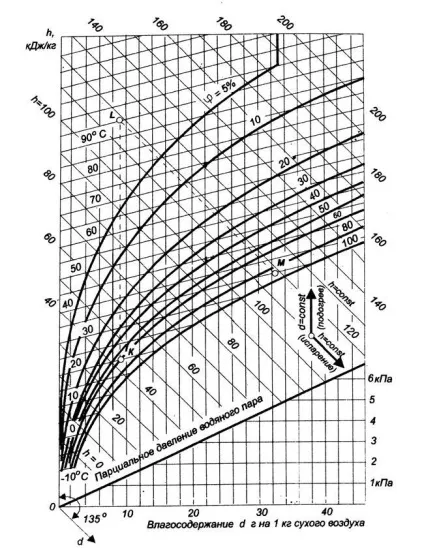

Ріс.14.1. hd-діаграма вологого повітря
випливає, що в координатах hd ізотерми зображуються прямими лініями. Крім того, на діаграму наносять криві # 966; = const.
крива # 966; = 100% ділить поле на дві області і є свого роду прикордонної кривої: # 966;<100% характеризует область ненасы-щенного влажного воздуха (в воздухе содержится перегретый пар); φ>100% - область, в якій волога знаходиться в повітрі годину-тично в краплинному стані;
# 966; -100% характеризує насичений-ний вологе повітря.
За початок відліку параметрів вологого повітря вибирають точку 0, для якої Т = 273,15 К, d = 0, h = 0.
Будь-яка точка на hd-діаграмі визначає фізичне перебуваючи-ня повітря. Для цього повинні бути задані два параметра (наприклад, # 966; і t або h u d) .Зміна стану вологого віз-духу відіб'ється на діаграмі лінією процесу. Розглянемо ряд прикладів.
1) Процес нагрівання повітря відбувається при постійному вологовмісту, так як кількість пара в повітрі в даному випадку не змінюється. На hd-діаграмі цей процес зображується лини-їй 1-2 (ріс.14.2). В даному процесі підвищуються температура і ентальпія повітря, і зменшується його відносна вологість.
Мал. 14.2 Зображення на hd- діа-
грамі характерних процесів
зміни стану повітря
2) Процес охолодження повітря на ділянці над кривою # 966; -100% також протікає при постійному вологовмісту (процес 1-5). Якщо продовжувати процес охолодження до точки 5 '-неположенной на кривій # 966; -100%, то в цьому стані вологе повітря буде насиченим. Температура в точці 5 'є температу-ра точки роси. Подальше охолодження повітря (нижче точки 5 ') призводить до конденсації частини водяної пари.
4) Процес адиабатного зволоження повітря, що супроводжує-ся збільшенням вмісту вологи повітря і зменшенням його темпе-ратури, зображений на діаграмі лінією 1 4.
Процеси адиабатного зволоження і осушення повітря широко використовуються для забезпечення заданих параметрів мікрокліма-та в сільськогосподарських виробничих приміщеннях.
5) Процес осушення повітря при постійній температурі зображується лінією 1-6, а процес зволоження повітря при постійній температурі - лінією 1-3.
