Характеристики та опис лада пріора (ВАЗ 2170, 2171, 2172)

Автомобіль малого класу ВАЗ-2170 Lada Priora з чотирьохдверним кузовом типу седан (за міжнародною класифікацією клас С) призначений для експлуатації при температурі навколишнього повітря від -40 до +50 ° С на дорогах загального користування з твердим покриттям.

Автомобіль Lada Priora оснащують розташованим поперек моторного відсіку інжекторним 16-клапанним двигуном мод. ВАЗ-21126-00 робочим об'ємом 1,6 л. Двигун оснащений системою розподіленого уприскування палива і каталітичним нейтралізатором відпрацьованих газів, конструктивно виконаним в єдиному блоці з випускним колектором (катколлектор).

Кузов несучий, суцільнометалевий, звареної конструкції, c навісними дверима, передніми крилами, капотом і кришкою багажника.

Місце водія автомобіля Lada Priora в штатній комплектації обладнано подушкою безпеки, в варіантному виконанні - і подушкою безпеки переднього пасажира, а також передніми ременями безпеки з преднатяжителями і обмежувачами навантаження, що значно зменшує ймовірність і тяжкість поранень голови та грудної клітини при дорожньо-транспортній пригоді.

Малюнок 1.2. Підкапотний простір автомобіля: 1 - двигун; 2, 14 - опори силового агрегату; 3 - рульовий механізм; 4 - дросельний вузол; 5 - бачок головного гальмівного циліндра; 6 - розширювальний бачок системи охолодження двигуна; 7 - основний блок запобіжників; 8 - бачок омивача; 9 - Акумулятор; 10 - повітряний фільтр; 11 - датчик масової витрати повітря; 12 - тривожний сигнал; 13 - генератор; 15 - упор капота

Елементи підкапотного простору автомобіля ВАЗ-2170 Lada Priora дані на Малюнок 1.2. розташування основних вузлів і агрегатів показано на Малюнок 1.3 і 1.4.

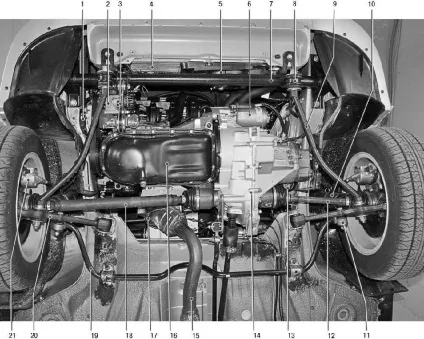

Малюнок 1.3. Розташування основних вузлів агрегатів автомобіля (вид знизу спереду, бризговики двигуна знято): 1, 3, 13 - опори силового агрегату; 2 - генератор; 4 - радіатор системи охолодження двигуна; 5 - електровентилятор системи охолодження двигуна; 6 - стартер; 7 - поперечина передньої підвіски; 8 - кронштейн розтяжки передньої підвіски; 9 - розтяжка передньої підвіски; 10 - амортизаторная стійка передньої підвіски; 11 - стійка стабілізатора; 12 - лівий привід переднього колеса; 14 - коробка передач; 15 - приймальня труба додаткового глушника; 16 - масляний картер двигуна; 17 - катколлектор; 18 - правий привід переднього колеса; 19 - стабілізатор поперечної стійкості; 20 - важіль передньої підвіски; 21 - гальмівний механізм переднього колеса

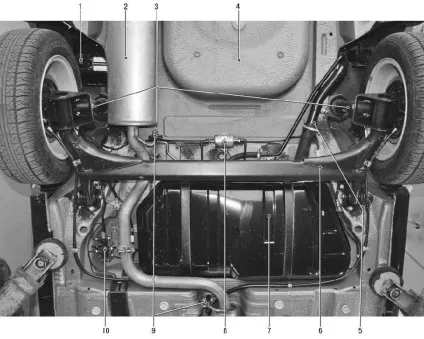

Малюнок 1.4. Розташування основних вузлів агрегатів автомобіля (вид знизу ззаду): 1 - сепаратор; 2 - основний глушник; 3 - амортізаторниє стійкі задньої підвіски; 4 - ніша запасного колеса; 5 - наливна труба паливного бака; 6 - балка задньої підвіски; 7 - паливний бак; 8 - фільтр тонкого очищення палива; 9 - подушки підвіски системи випуску відпрацьованих газів; 10 - регулятор тиску гальмівних сил
