Фоток багато не збереглося, тому сигналка в зборі

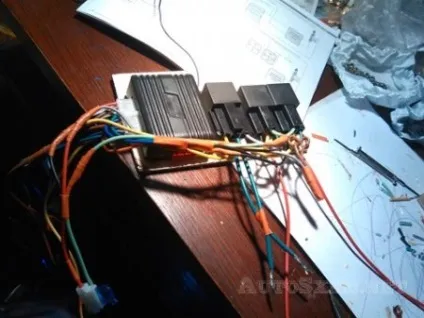

Блок сигналки + всі дроти + 3 реле

Релюшкой на блокування двигла і центральний замок (відкрити - закрити). Все кріпиться на шматочок фанери, щоб не розповзалося. Самий ВЕЛИКИЙ трабл був з приймачем сигналу від брелка (вертикальна плата з котушкою з червоною пломбою):

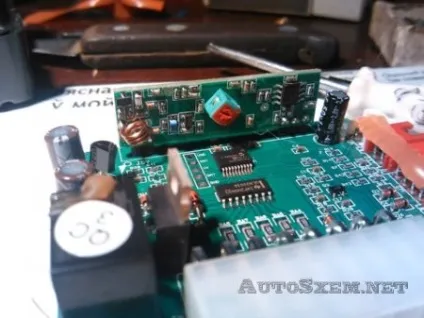

Плата блока сигналки з червоною котушкою

Трабл такий - кладу будинку на столі, підключаю харчування - дальність спрацьовування мінімум 20 метрів. Ставлю в машину - дальність взагалі ніяка ... У кватирку треба тикати брелок, щоб знялася. Виявилося що при підключенні мінуса (корпусу автомобіля) змінюється частота прийому сигналу (не купуйте дешеві сигналки!). Проблему вирішив підстроюванням котушки з червоною пломбою сидячи в машині. За годину колупання була досягнута дальність порядку 100м по прямої видимості. Робив тест - працює навіть з 8 поверху 3его під'їзду, коли авто стоїть з іншого боку будинку біля 1ого під'їзду (близько 55м через стіни будинку).

Ну і саме прикольне і цікаве в цій історії - захотілося якось дізнатися коли спрацювала сигналка, якщо мене немає поруч або я її не чую, щоб я зміг вчасно вибігти і наваляти шахраям (або дзвякнути 102 якщо мені наваляти). Рішення придумав легке - роблю таймер на транзисторах з конденсаторами на 5-10 секунд, щоб він замикав клавішу швидкого виклику на старій мобілці.

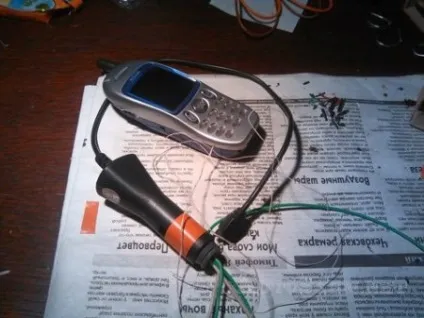

Мобілка з зарядкою

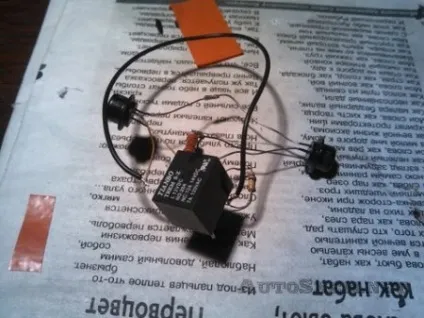

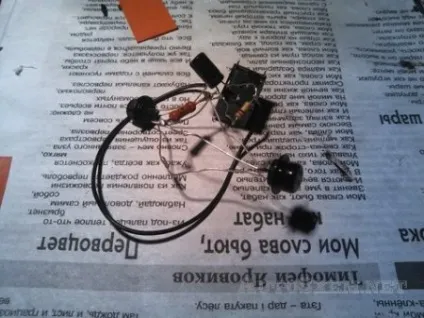

2. Роблю таймер з релюшкой для замикання кнопки "7". Схема викладена в кінці поста.
