Gps антена зі шматка дроту і якоїсь матері

Все просто. Довжина хвиля Wifi = 125 мм, GPS = 3000 / 1575мгц = 190.4мм.
Кожна пелюстка Біквада дорівнює довжині хвилі поділеної на 4, ака для Wifi 31мм, Для GPS 47.6мм. Висота від відбивача буде Довжина хвилі / 8 -> 15.5, і 23.8 мм відповідно
Див. Креслення

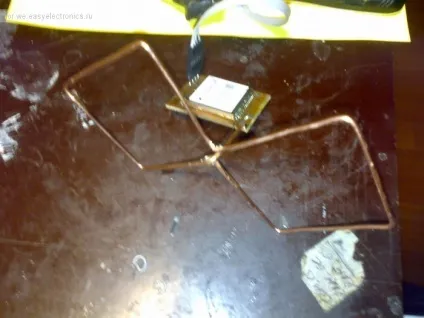

Як це виглядає без відбивача для GPS

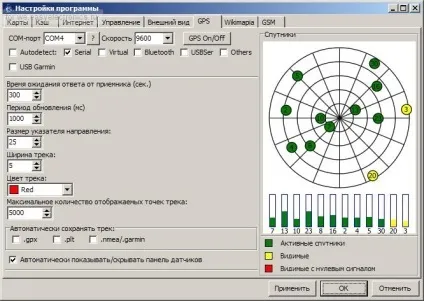

І як це чудо ловить сигнал

Оновлення: Підключення
Підключення антени йде так як вказано в даташіте до приймача.

Так як антена була зібрана just4fun не про якийсь узгодження мови не йшло, хоча формально для узгодження потрібно витримувати розміри відстані між відбивачем і активним елементом.
Втім я можу бути не правий.

Всі розміри бралися виключно по пропорції готових антен на інші частоти. Втім як частоту не змінювати закон залишаються однакові.

До відбивачу приєднується AGND відповідно. Як квадрат крути він з усіх боків буде квадратом, так що активний елемент підключається як зручніше, до точки один і точці два, см найперший креслення. Одна точка підключається до AGND, з другої знімається сигнал.

А цікаво, з якою антеною прийом краще, з такою або з керамічної?

Не знаю, не пробував. Як буду щось замовляти масове, замовлю фабричну перевірю, фабрична просто менше, і це її великий плюс.

Я правильно розумію, що така антена ловить краще стандартного «керамічної цегли з напиленням»?
У всіх моїх дослідах, більше 4-5 супутників з «зеленим» сигналом не було (хоча це звичайно місто з щільною забудовою).
