горизонтальний стабілізатор
З цього почалося будівництво літака.
тепер кілька слів чому саме така технологія (звичайно простіше було б зробити гір. стабілізатор з цільного шматка піни, і вага була б в прінцип таким же). відповідь проста - за такою технологією буде зроблено крило.
На фотографії лист двостороннього сендвіча товщиною 6 мм. Склотканина Т-10-14 покладена під кутом 45 град. в один шар. Смола CHS Epoxy 619, затверджувач Telalit 410. Згодом з цього листа буде зроблений лонжерон горизонтального стабілізатора, нервюри, заготовки на кермо висоти.

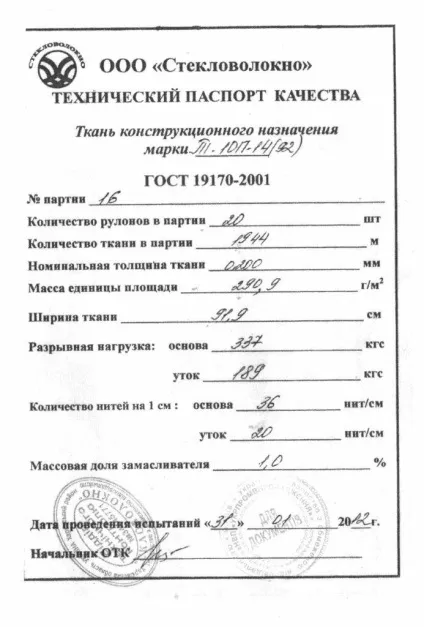

Т-10-14 можна також використовувати як заміну BID 7725, причому розривне зусилля по основі у Т-10 значно вище, у по качку вище на
10%. Вага і товщина тканини практично збігаються. Важливою перевагою вітчизняної склотканини є осудна ціна, і доступність.
Смола CHS Epoxy 619, затверджувач Telalit 410 були обрані виходячи з рад «більш досвідчених» товаришів. Недоліком (хоча з іншого боку це і гідність) короткий «час життя» епоксидки, десь - близько години, яке вимагає дуже швидкої переробки. І у випадку з викладенням великої площі може бути проблемою, особливо в поодинці. Співвідношення смоли і затверджувача 100: 19 вагових частин. Серед інших отвердителей цього виробника особливо зазначу Telalit 0600 який дає ламінати кращої якості ніж Telalit 410 при всіх інших рівних умовах. Недолік - менш демократична ціна, більша витрата 100: 40 CHS Epoxy 619 і Telalit 0600 відповідно.
Також в процесі будівництва використовується мікросфера в якості легкої добавки в епоксидку для шпаклівки та інших цілей. Основний критерій тут ніж мікросфера легше тим краще. Використовується також мікроцелюлоза для складів з підвищеною адгезією і міцністю.
На цій фотографії лист одностороннього сендвіча, один шар Т-10-14.
На фото то, у що перетворилися листи сендвіча шляхом НЕ хитрих маніпуляцій, через деякий час. На передньому плані лонжерони горизонтального стабілізатора, керма висоти, справі нервюри гір. стабілізатора, заготовки на кермо висоти, кермо напряму.
До нервюрам приклеєні фланці з двох шарів Т-10-14.

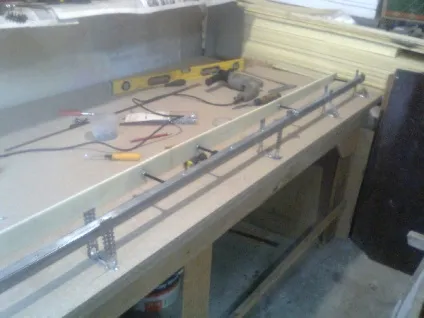

Процес складання гір. стабілізатора розпочато. На окремому шматку плити ДСП закріплюється металевий профіль, до нього кріпиться через довгі болти (для зручності подальшого доступу) лонжерон гір. стабілізатора
Якщо придивитися, можна побачити, що основа стапеля - шматок плити окремо від столу, для того щоб розгорнувши, можна було дістатися до протилежного боку гір. стабілізатора.

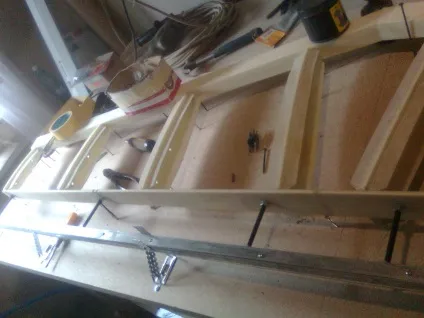

Продовження збірки горизонтального стабілізатора. До лонжерону прикріплені нервюри, до нервюрам - передній лонжерон з блоком пінопласту. З цього пінопласту потім буде зроблений лобик стабілізатора.
Всі деталі встановлених на шурупи. шурупи закручені в ДСП і на капелюшки шурупів лягають деталі. Щоб точно виставити деталь щодо горизонталі треба вкручувати або викручувати шурупи (пласкогубцамі).
Детальки склеєні між собою сумішшю епоксидної смоли і мікроцелюлози.
Для того, щоб точно вирізати листи для зашивання стабілізатора, спочатку з листа картону вирізаємо шаблони.
Гор. стабілізатор зашивається одностороннім сендвічем (склотканина тільки з одного боку), тканиною всередину.
Спочатку зашивається та сторона де фланці встановлені тільки на нервюрках.
Щоб не виникло плутанини з місцем установки листів сендвіча їх слід прономеровать.
Листи встановлюються на суміш епоксидної смоли і мікроцелюлози, 1: 1 за об'ємом. перед нанесенням суміші треба зашкурить і знежирити склеювані поверхні.
Після того як листи з одного боку приклеєні мікроцелюлозой, гір. стабілізатор перевертається і приклеюємо листи до переднього і заднього лонжеронам двома шарами Т-10-14, попередньо зашкурена і знежирити поверхню. Далі, таким же чином вирізаємо по шаблонах листи для зашивання стабілізатора з цього боку. З цього боку фланці зроблені як на нервюрах так і на передньому і задньому лонжероні.
Листи клеїмо також на суміш смоли і мікроцелюлоза.
Після того як листи приклеєні, яка виступає піну треба сошлифовать. Шаблонами будуть самі нервюри. Слід шліфувати дуже обережно і вчасно зупиниться, щоб не порвредіть нервюри.
На довгий (довше половини гір. Стабілізатора), рівний металевий профіль приклеюється наждачний папір, цим знаряддям і будемо надавати піні необхідний профіль.
Наступний етап - створення так званого С-профілю (C-Canal).
На смужку поліетиленової плівки наносимо епоксидку. Недоліком тут є те, що смола збирається краплями на поверхні плівки, і просочення знизу-вгору виходить не завжди. Тому слід у делять особливу увагу бульбашок повітря, заблокованим між волокнами.
Коли перший шар тканини просочився повністю, при необхідності додаємо епоксидку, рівномірно її розподіляємо, і прикладаємо наступний шар тканини, розгладжує, чекаємо просочення знизу-вгору, видаляємо повітря з тканини, видаляємо зайву смолу. Таким чином готова до застосування так звана Two BID. Після того як смужки задовольняють всі вимоги до просочення і кількості смоли, акуратно накриваємо зверху плівкою.
Поверхня стабілізатора прошпакльовані мікросферою і готова до укладання склотканини.
На стабілізатор укладено два шари склотканини Т-10-14. Першою шар нитки основи орієнтовані уздовж розмаху стабілізатора, інший шар - нитки під кутом 45 град до розмаху стабілізатора. На передньому плані видно частини вузлів навішування керма висоти.
