Гофра пвх надійне виріб для прокладки електромереж

Гофрована труба з полівінілхлориду (ПВХ) - це виріб, який використовується для захисту різної кабельної проводки. Крім того, що вона виступає в якості захисного футляра, який оберігає проводку від механічних впливів, вона також відрізняється діелектричними властивостями. Протягування кабельної проводки в таких трубах відрізняється простотою, тому гофри є такими популярними на сучасному ринку будматеріалів.

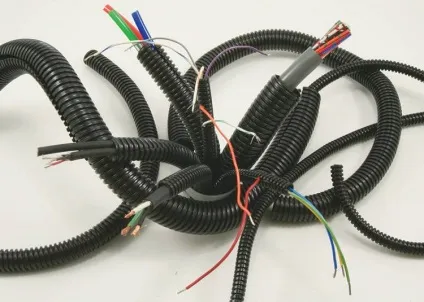

Гофровані труби з полівінілхлориду - це універсальні конструкції, які використовуються в самих різних цілях

Що таке гофротруба з полівінілхлориду?

Гофра з ПВХ є полімерним виробом, який завоював величезну популярність завдяки своїм високим технічним характеристикам і низькою ціною. Експлуатаційна сфера застосування гофротруб з ПВХ досить широка, що пов'язано з великим асортиментом цих виробів.

Розглянемо дві основні сфери, в яких широко використовуються ПВХ гофри:

• в першу чергу такі вироби застосовують для створення захисного каналу для слаботочной або силовий кабельної проводки. Такі електричні системи можуть бути як постійного, так і змінного струму. Вольтаж в них може досягати 1000 В.

• другий спосіб використання цього гофрованого вироби - елемент дренажної каналізаційної комунікації. Гофровані труби в таких системах застосовуються для відводу стічних вод.

ПВХ гофротруби відрізняються хорошим коефіцієнтом гнучкості, що сприяє їх монтажу навіть в умовах обмеженого простору. Така властивість дозволяє знизити трудовитрати і час проведення монтажних робіт.

Гофра малого діаметра відрізняється хорошою гнучкістю, що дозволяє прокладати її без використання куточків для повороту

Різновиди гофр ПВХ

Пластикова гофрована труба для кабелю з полівінілхлориду використовується при прокладанні електричних комунікацій відкритого або закритого типу. Залежно від конструктивних особливостей виділяють такі різновиди цих виробів:

В одношаровому пристосуванні зовнішня і внутрішня поверхня має загальну стінку. Двошарові вироби складаються з двох стінок: внутрішній гладкою і зовнішньої гофрованої. Завдяки такій конструкції, двошарові гофротруби з ПВХ відрізняються гарною жорсткістю. Внутрішня гладка стінка дозволяє без опору протягувати через гофротрубу електрокабелі.

Все гофровані ПВХ вироби класифікуються ще за одним показником - способу виконання. За способом виконання виділяють два основних типи гофротруб з полівінілхлориду:

Перший варіант гофротруб користується популярністю при монтажі систем всередині різного роду споруд. Вони відрізняються найвищим коефіцієнтом гнучкості, а також є тонкостінними, що дозволяє безперешкодно монтувати їх на різних вигинах. Їх досить часто експлуатують для проводки електричних кабелів під обшивкою стін і стель.

Важкі гофротруби з полівінілхлориду відрізняються товстими стінками і високими характеристиками міцності. Їх, як правило, монтують в більш важких умовах. Наприклад, прокладають в цементному стягуванні або ж під землею.

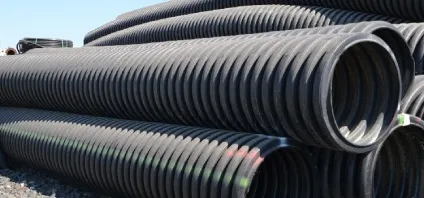

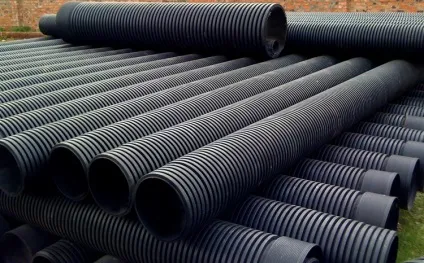

Труби важкого типу використовуються для прокладки підземних комунікацій і тих систем, які працюють в складних умовах

Для того щоб максимально полегшити протягування кабельної проводки через гофротруби використовуються спеціальні пристосування, які входять до складу гофр - зонди. Зонд є елементом, який виготовляється зі сталі і представляє собою трос, яка фіксує кабель і дозволяє протягнути його до іншої сторони труби. В такому випадку прокладка електричної мережі відбувається в кілька разів швидше, однак, деякі компанії випускають гофровані трубопроводи, які не оснащені цими зондами. Якщо порівняти труби з зондами і вироби без них, то, з точки зору якості, вони ідентичні, а ось вартість у друге - нижче.

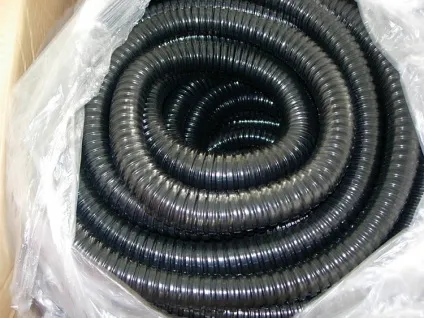

ПВХ гофри мають широкий асортимент розмірів. Показники перетину таких труб варіюють від 16 до 63 мм. Продаються такі труби, як правило, в спеціальних котушках (бухтах), довжина яких може бути різною (від 15 до 100 м). Для надійності такі котушки обмотуються спеціальної поліетиленовою плівкою. Жорсткі гофротруби випускаються довжиною від 2 до 3 м.

Переваги та недоліки гофротруб з ПВХ

Кожен виріб має свої достоїнства і недоліками. Це стосується і гофротруб з полівінілхлориду, які мають безліч переваг і деякі мінуси. Розглянемо переваги використання гнучких гофрованих труб з ПВХ для прокладки кабелів:

• експлуатаційний термін таких виробів може доходити до 50 років при нормальному використанні і з часом вони не втрачають своїх технічних характеристик;
• мають високий коефіцієнт вологостійкості;
• відносяться до слабовоспламеняемим матеріалами, а при загорянні відрізняються самозатухания;
• мають високу резистентність до механічних впливів (наприклад, ударів);
• мають відмінну стійкість до згубному впливу корозії;
• володіють стійкістю до агресивних хімічних сполук;
• в процесі експлуатації не виділяють ніяких речовин, які здатні завдати шкоди людському здоров'ю, тому вважаються екологічно чистими;
• невелика маса таких виробів сприяє їх зберігання, транспортування та монтажу;
• завдяки своїм властивостям вони використовуються для швидких ремонтних робіт в електромережах;
• універсальність полівінілхлоридних гофротруб.

Навіть легка гофра має високу міцність, що дозволяє монтувати її всередині стін, підлог і перекриттів

Ці труби, безумовно, є дуже популярними, проте вони володіють і деякими недоліками. Розглянемо їх:

• гофротруби з полівінілхлориду відрізняються слабкою стійкістю до температурних перепадів, а також до високих температур. Прокладку кабелів в таких трубах дозволяється проводити при температурі навколишнього середовища не нижче - 5 і не вище + 45 ° C.
• ПВХ труба має слабку резистентність до ультрафіолетового випромінювання. У зв'язку з цим фахівці не рекомендують монтувати її під відкритим небом. Однак посилені варіанти гофр з полівінілхлориду краще справляються з ультрафіолетовими променями.

Поради щодо вибору гофротруб з полівінілхлориду

Вибір гофрованих ПВХ труб для кабелів є важливим заходом, до якого варто підійти з усією серйозністю і уважністю, щоб не наштовхнутися на низькоякісну або браковану продукцію.

Розмір захисної гофротруби з полівінілхлориду необхідно підбирати індивідуально для конкретного випадку. Це пов'язано з тим, що цей параметр залежить від показника перетину кабелю, а також від кількості кабелів і їх призначення (ця закономірність описана в таблиці нижче).

Площа перетину дроту, мм²

К-ть проводів, шт

Для прокладки проводів до освітлювального обладнання найкраще підходять гофровані пластикові труби для кабелів з показником перетину 16 мм. Для прокладки до вимикачів і розеток, як правило, використовують вироби, показник перетину яких становить 20 мм. При розташуванні в гофре декількох електрокабелів, рекомендується використовувати гофри з різними показниками перетину, вирахувати по таблиці.

Діаметр гофри залежить від розміру і кількості кабелів, які в ній будуть прокладені

Рекомендується купувати гофровану виріб, оснащене сталевим зондом. Це дозволить звести до мінімуму трудовитрати при монтажі електромережі, а також заощадити час прокладки.

Поради по установці і експлуатації гофрованих труб ПВХ для прокладки кабелю

Прокладка таких виробів не відрізняється особливою складністю. При бажанні прокласти такі труби зможе кожна людина, що не має спеціальних будівельних знань і навичок. Проте не кожна людина розбирається в нюансах розводки електричних комунікацій. Тому для такого заходу рекомендується наймати фахівця.

При монтажі підвісних будівельних конструкцій або ж при обшивці стін і стелі гіпсокартоном, як правило, гофрована труба ПВХ прокладається в спеціальних штробах (каналах). Відкритий варіант монтажу електросистем з гофротруб і кабелів, розташованих усередині їх, використовується найчастіше у внутрішньобудинкових системах.

Зверніть увагу! Гофри з полівінілхлориду для кабельної проводки дозволяється монтувати всередині, а також зовні будь-яких будівельних споруд. Це пов'язано з тим, що такі вироби відрізняються пожежостійкість. Але по можливості рекомендується їх прокладка всередині негорючих матеріалів. Посилені моделі гофрованих труб застосовуються в умовах підвищеної механічної навантаження.

Розглянемо поетапно монтаж електричного кабелю в гофре:

1. В першу чергу прокладається гофра для електрокабеля.
2. Далі електрокабель закручується на кінці протяжного елемента (зонда).
3. В кінці необхідно обережно витягнути кабель іншого боку гофри.

При прихованому монтажі полівінілхлоридних гофротруб для прокладки кабелю вони закріплюються за допомогою цементного розчину, а при відкритому прокладанні - за допомогою спеціальних кріпильних хомутів.
