Стовпчастий фундамент з ростверком (свайно-ростверкових)
Ростверк насамперед запобігає горизонтальні переміщення окремих стовпів і сприяє більш рівномірному розподілу навантаження на грунт під основою кожного стовпа. Це особливо корисно для великих (2-х поверхових) будинків з нежорсткими стінами (колод, брусові, щитові будинки). Також без ростверку неможливо зведення стін з штучних матеріалів (цегла, блоки).
У статті «Стовпчастий фундамент - розрахунок і будівництво своїми руками.» Детально описано, як визначається число і розміри перетину стовпів і якими способами їх можна зробити. Тут же буде говоритися безпосередньо про пристрій ростверку.

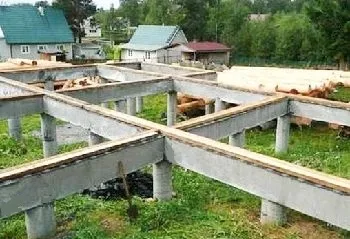

Стовпчастий фундамент з високим ростверком
Дана конструктивна схема є найбільш вірною і правильною, так як ростверк в ній знаходиться на певному узвишші над поверхнею землі. Зазвичай ця відстань не менше 15 см. Зазор під ростверком виключає тиск на нього піднімається з-за морозного пученія грунту.
Послідовність виконання робіт:
1) Зводяться вони всі стовпи фундаменту. Піднесення їх над рівнем землі визначається виходячи з двох вимог. Про перший говорилося вище - це мінімальний зазор 15 см. Друга умова - стовпи повинні бути заглиблені в тіло ростверку на 5-10 см.
2) Верхівки стовпів покриваються обмазувальної гідроізоляцією, що запобігає капілярний підйом вологи з ґрунту і проникнення її в ростверк.
3) Робиться підставу опалубки. Є два способи:
а) При мінімальному підвищенні ростверку в якості підстави використовується насипаний шар піску. Його зволожують, ущільнюють трамбуванням і вирівнюють, формуючи ніби нижню поверхню опалубки. Після заливки ростверку пісок з під нього віддаляється.
Примітка: При даному способі піщану основу необхідно покрити, наприклад, поліетиленовою плівкою або пергаміном (прорізавши отвори під стовпи). Інакше при заливці бетону цементне молоко з нього буде швидко вбиратися в пісок і ростверк не зможе набрати необхідну міцність. Крім того потім буде складніше прибирати пісок, так як він затвердіє.

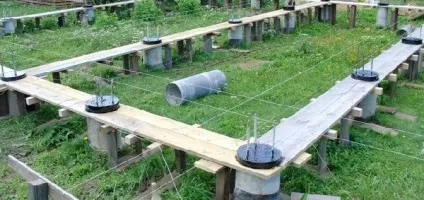

б) При більш високому ростверку підставу робиться з дощок або фанери.

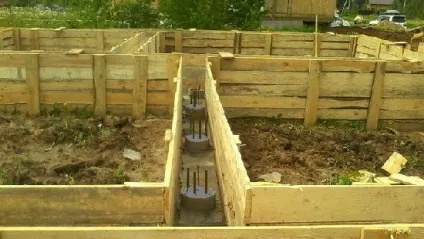

4) Встановлюються бічні стінки опалубки. Розміри поперечного перерізу ростверку вибирають в залежності від матеріалу стін і їх товщини.
Для дерев'яних будинків висота береться не менш 40-60 см. При цьому буде забезпечена і досить висока міцність на вигин, і нижні вінці стін не будуть намокати при попаданні на них бризок дощу з вимощення або при контакті зі снігом взимку. Ширина вибирається залежно від товщини стін і від конструкції цокольного перекриття. На малюнку нижче показано, що балки перекриття можна встановлювати на окремі стовпи (так в основному раніше і робили) або класти їх на спеціально сформований розширення ростверку.
Для кам'яних будинків висота ростверку береться не менш 20 см, а ширина відповідає товщині стіни. Невелика висота пов'язана з відсутністю великих згинальних навантажень. Кам'яні стіни самі по собі мають велику міцність на вигин і основне навантаження беруть на себе.
5) Після монтажу опалубки в'яжеться арматурний каркас. Робоча арматура розташовується в нижній і у верхній частинах стрічки заглиблюючись в бетон не менше ніж на 5 см. Число прутків вибирається залежно від їх діаметра: ∅10 мм - 8 штук; ∅12 мм - 6 штук; ∅14 мм - 4 штуки. Арматура великих діаметрів не використовується, вона гірше починає працювати в зв'язці з бетоном.
6) Проводиться бетонування. Не поспішайте знімати опалубку і прибирати пісок з під ростверку. Починати зводити стіни і навіть дах можна і з ними вже на 4-5-й день після заливки. А заберете все зайве пізніше, коли вже потрібно буде обробляти цоколь і споруджувати вимощення.
Стовпчастий фундамент з низьким ростверком
Дана схема застосовується останнім часом досить часто, але використання її пов'язано з певним ризиком. Вся справа в тому, що багато забудовників роблять помилку, намагаючись поєднати в одному фундаменті відразу два - стовпчастий і мелкозаглубленний (незаглиблений) стрічковий. Але ж принципи роботи цих двох видів фундаменту абсолютно протилежні одна одній.
Мелкозаглубленний стрічковий фундамент виконується у вигляді єдиної жорсткої рами, яка під впливом сил морозного обдимання має можливість трохи підніматися і опускатися разом з грунтом. Стовпчастий ж фундамент спеціально заглиблюється нижче глибини промерзання, щоб виключити його підйом в зимову пору року.
Тепер уявімо собі ситуацію: ми залили стовпи, викопали невелику траншею, зробили, як годиться для мелкозаглубленних фундаментів, піщану подушку і залили стрічку. Взимку приходять сильні морози, снігу випало мало, грунт починає промерзати і підніматися. При цьому він піднімає і нашу мелкозаглубленних стрічку і подушка тут не рятує (як деякі думають), адже пісок нестисливий матеріал, він всього лише грає роль жорсткої прокладки поліпшує несучі властивості грунту.
Піднімаючись, стрічка тягне за собою і стовпи. Під ними з'являється порожній простір. Через пружності грунту цей простір не зберігає свого діаметра всю зиму, перетин дещо зменшується (особливо при вологому або піщаному грунті). Тобто навесні, коли на поверхні земля почне відтавати, стовпи не опустяться на первісну глибину. І цей процес може повторитися не один раз.
Ще цікавіше коли мелкозаглубленний фундамент роблять на стовпах ТІБЕ (з розширенням внизу), навіть не звертаючи уваги на те, що творець даної технології Яковлєв у своїй книзі «Універсальний фундамент. Технологія ТІСЕ »чорним по білому пише і обґрунтовує, чому цього робити не можна. На рухливих грунтах це може призвести або до зламу стрічки між стовпами, або до її відриву від стовпів.

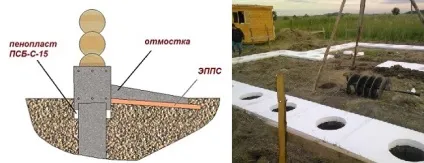

І все ж зробити низький ростверк для стовпчастого фундаменту можливо. Розглянемо таку схему:
Дана конструкція підійде тим, хто хоче зробити в будинку підлоги по грунту. Крім того тут не потрібно думати над облаштуванням забирки, яка необхідна при високому ростверку.
Замість піску використовується простий пінопласт з мінімальною щільністю ПСБ-С-15 товщиною 10 см. Він має певну пружність і може при необхідності сприйняти спучування грунту. Для зменшення пучения роблять утеплену екструдованим пінополістиролом (ЕППС) вимощення.
Примітка: Отмостка не повинна бути жорстко пов'язана з ростверком. Вона повинна мати можливість трохи зміщуватися щодо нього вгору-вниз при промерзанні грунту під нею.
Принципи вибору розмірів перетину низького ростверку, його армування і заливки такі ж, як і для високого. Повторюватися не будемо.
