Гофра для кабелю

Гофра для кабелю - це дуже важливий елемент проводки. Провід, які використовуються в електриці та інших областях, завжди були легко схильні до механічних пошкоджень. Через будь-яких втручань у їх роботу можуть виникнути дуже серйозні проблеми, аж до загоряння електропроводки або отримання удару струмом. Тому, при закладці електричної проводки або при роботі з будь-якими іншими проводами, дуже важливо подбати не тільки про свою безпеку, але і про безпеку оточуючих і збереження приміщення, адже електричним струмом чи пожежі проводів можуть привести до плачевних наслідків. Відмінним способом захистити дроти від випадкових пошкоджень і продовжити термін їх служби, є гофра для кабелю.

Для розрахунку опору провідника ви можете скористатися калькулятором розрахунку опору провідника.

Гофра досить часто використовується при прокладанні електропроводів або кабелів тому, що вона має безліч переваг і мінімум недоліків. Гофра, до складу якої входить пластик, дуже гнучка і універсальна, її можна використовувати навіть в самих важкодоступних місцях. Безперечним плюсом гофри є те, що вона має високий поріг пожаростойкости. Сама гофра ніколи не загоряється, а якщо загоряння виникає всередині її, то вона стискається, що перекриває доступ кисню і, відповідно, зупиняє подальше просування вогню. Захист проводки і кабелю за допомогою гофри має велику популярність у всьому світі завдяки своїй невеликій вартості, універсальності, безпеки і екологічності. Добропорядні господарі просто зобов'язані подбати про те, щоб проводка в їхньому будинку була безпечною і служила їм протягом багатьох років, тому покупка і установка гофри для проводів - це обов'язкове завдання.

Види гофр, які використовуються для захисту проводів.

Існує три основних види гофр для кабелю і проводки:

- Легкі гнучкі рукава з невеликим ступенем механічної стійкості. Цей вид можна використовувати тільки в тих місцях, де на кабель або провід не буде чинитися великий тиск або навантаження. Застосовується як для внутрішніх, так і для зовнішніх робіт. Найчастіше, такий вид захисту може бути використаний при прокладанні проводки під гіпсокартонними спорудами або поверх натяжної стелі.

- Важкі варіанти середньої міцності. Найбільш широко застосовуваний вид гофри. З таким типом захисту, кабель можна прокладати не тільки в штукатурці або бетоні, а й в землі.

- Надважкі металеві гофри для проводки. які здатні витримувати найвищі ступені навантаження. Такий вид захисту проводки використовують в приміщеннях з великою відвідуваністю, тобто там, де ризик механічних пошкоджень високий і проводка переносить великі навантаження через частого використання - це виробничі приміщення, школи, дитячі садки, лікарні і т.д.

При виборі гофри. варто також звернути увагу на рівень вологості і силу впливу сонячних променів. Ці чинники теж роблять свій вплив на справність і термін служби гофри Ще однією важливою особливістю при покупці гофри є те, що кріпильні кліпси теж повинні відповідати необхідної навантаженні. Дуже важливо перевіряти товар перед покупкою. Багато недобросовісні продавці можуть продати гофру без сталевого троса, який допомагає при протягуванні кабелю.

Склад і розміри гофрованої труби.

Гофрована труба складається з двох шарів полімерного матеріалу - зовнішній і внутрішній. Зовнішній шар - це гофрований поліетилен низького тиску. Внутрішній шар - це поліетилен високого тиску, який спеціально робиться гладким. Гладка поверхня зсередини потрібна для того, щоб гофра НЕ перетиралася і могла прослужити довше.

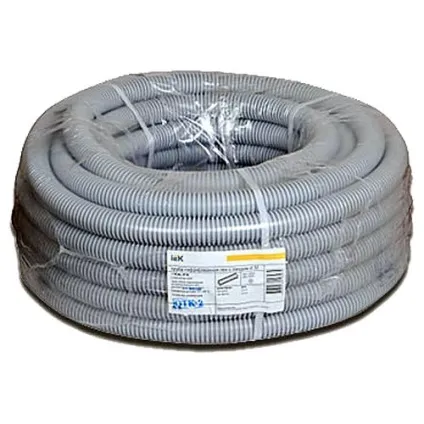

Діаметр гофри може бути різноманітним. Все залежить від того, який кабель або дроти Ви будете використовувати. В основному, гофра для кабелю продається в діаметрі від 16до 63 міліметрів. Що стосується довжини гофри, то тут все залежить від її діаметра. Чим більше діаметр - тим менше довжина гофри в одному мотку. Найчастіше гофра продається довжиною від 25 метрів.

Переваги пластикової гофри і особливості її застосування

Пластикові гофровані труби мають безліч переваг і плюсів:

- Легкість монтажу, що, в свою чергу, дозволяє максимально швидко провести прокладання кабелю. Сталевий зонд, що розташований всередині труби, істотно прискорює і полегшує протяжку кабелю.

- Гофрована труба дуже гнучка, що дозволяє її прокладати в важкодоступних місцях і не використовувати під час прокладання з'єднувачі і повороти.

- Гофровані труби дуже дешеві, порівняно з іншими способами протягання кабелю. Але можна заощадити ще більше, якщо використовувати труби без внутрішнього зонда. Але варто зазначити, що це трохи ускладнить роботу і продовжить час прокладання.

- Такі труби не проводять електрострум, вони є хорошими ізоляторами.

- Труби термостійкі, тобто при виникненні пожежі всередині труби, вогонь не зможе проникнути далі.

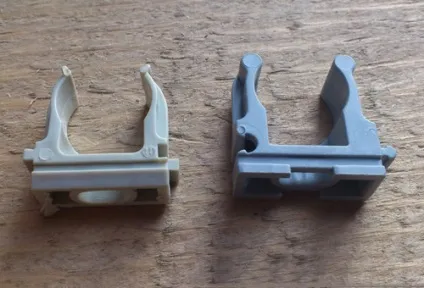

Для монтажу гофрованих труб використовують спеціальні кліпси, які поділяються на кілька видів:

• звичайні кліпси
• кліпси з засувкою
• кліпси з хомутом
• кліпси з клямкою і дюбелем

При прокладанні проводки в землі існують певні особливості у виборі гофрованих труб. В такому випадку буде доцільно використовувати спеціальну гофру ПНД, яка відрізняється від інших видів труб високою міцністю і можливістю їх використання в бетоні, на повітрі, в грунті. ПНД гофра дуже стійка по відношенню до дії вологи і ультрафіолету. Температурний режим такої труби досить таки широкого діапазону, від -40 до +90 градусів. Гофровані труби з пластика можна використовувати при температурі від -5 до +60 градусів.

Затягування кабелю в гофру.

Кабель потрібно затягувати в гофровану трубу дотримуючись певних правил і черговість дій і тоді кабель буде надійно захищена від зовнішніх пошкоджень:

• розмір приміщення повинен бути в два рази довше, ніж сам кабель і труба
• всередині гофри повинна знаходиться спеціальна сталева протяжка, яка значно полегшить протягування кабелю
• відміряти і відрізати гофру такої ж довжини, як і кабель
• на одній зі стін за допомогою цвяха або шурупа надійно закріплюємо один кінець сталевого дроту

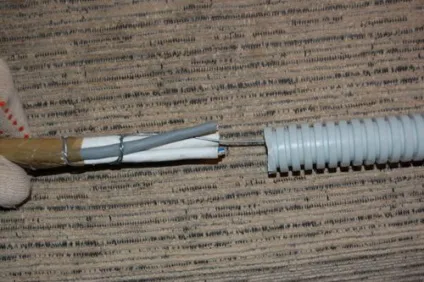

до другого кінця сталевого дроту прикріплюємо сам кабель. Тут так само є якісь тонкощі. При використанні NYM, від краю кабелю потрібно відступити два сантиметри і за допомогою шила або викрутки зробити невеликий отвір, і вже через нього закріпити гофру. Якщо Ви використовуєте ВВГ, потрібно акуратно зачистити жили до міді, це десь 5-6 см. Після цього, потрібно загнути всі жили в середину, утворивши при цьому петлю. У петлю протягнути сталевий дріт, потім скрутити її і вільний кінець загнути в сторону кабелю.

• беремо в ліву руку вільний кінець гофрованої труби. а в праву руку - кінець з дротом.
• потрібно відійти від місця кріплення таким чином, щоб гофра разом зі сталевим дротом натягнулися
• тепер можна приступити, безпосередньо, до самої натяжки гофри на кабель, при цьому варто рухатися від місця кріплення дроту.

Ось, за допомогою такого нехитрого пристосування, як гофрована труба. Ви зможете назавжди захистити свою електричну проводку від пожежі і механічних пошкоджень.
