Блажен поле в застосуванні до антени - це частина поля випромінювання, прилегла до антени, де характер поля залежить від відстані від антени. Віддалена від антени частина поля називається далеким полем.

Будь-яке електромагнітне випромінювання складається з електричної (E) і магнітної складових (H). У далекому полі для будь-якої вільно розповсюджується хвилі і в будь-якій точці простору E = H. У класичному випадку плоскої хвилі E = H, при цьому вектори E і H спрямовані перпендикулярно один до одного і до напрямку поширення хвилі. Крім того, електромагнітна хвиля характеризується певним типом поляризації - лінійним або циркулярним.

Кордоном далекого поля вважається відстань від джерела випромінювання (антени), що дорівнює подвійній довжині хвиля (2λ). Діапазон λ-2λ розглядається як перехідна зона. в якій характерні для далекого поля співвідношення E і H і напрямок поляризації ще не встановлені остаточно. На відстані меншій, ніж довжина хвилі від джерела, знаходиться ближнє поле. У ближньому полі співвідношення E і H відрізняється великою складністю, і не описується жодної залежністю; крім того, в ближньому полі неможливо говорити про конкретну поляризації.

Саме ближнє поле умовно ділиться на реактивне ближнє поле і ближнє поле випромінювання. Зовнішньої кордоном реактивного ближнього поля вважається відстань λ / 2π або 0.159 x λ від поверхні антени. Діапазон від λ / 2π до λ розглядається як ближнє поле випромінювання.

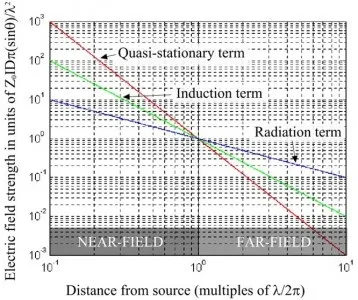

Антена, що розглядається як локальний, осциллирующий джерело електромагнітної енергії, оточений однорідним матеріалом (повітрям або вакуумом), виробляє поле, що складається з декількох складових. Одна складова зменшується пропорційно відстані від антени (1 / r), називається полем випромінювання. і являє собою потік енергії, що виходить від антени. Друга складова зменшується пропорційно квадрату відстані (1 / r 2), називається індуктивної складової поля, і являє собою енергію, що акумулюються в магнітному полі в кожну чверть циклу, і повторюється назад в антену в наступну чверть. Третя складова зменшується пропорційно кубу відстані від антени (1 / r 3), називається електростатичною (або квазі-стаціонарної) складової поля. і обумовлена ​​накопиченням заряду на кінцях випромінюючого елемента (антени).

При русі від антени інтенсивність індуктивної, і особливо електростатичного складових швидко падає, і на рівні кордону реактивного ближнього поля і ближнього поля випромінювання (λ / 2π) вплив електростатичного, індуктивної і випромінює складових рівні. На відстані більшій 2λ від антени значення має тільки випромінювання, що приймає вид класичної плоскої хвилі - далеке поле. На графіку нижче зображена залежність кордону ближнього і далекого поля від частоти випромінювання.

У реактивному ближньому полі співвідношення між E і H непередбачувано: будь-який компонент може превалювати в одній точці простору, а поруч співвідношення може бути зворотним, при цьому фазовий зрушення теж непередбачуваний і непостійний. Це не дозволяє розрахувати щільність енергії. У реактивної частини поля присутній, як сказано вище, не тільки електромагнітна хвиля, що випромінюється в простір, але і реактивні компоненти електромагнітного поля, тобто природа поля навколо антени чутлива і реагує на електромагнітну абсорбцію навколишнього простору.

У реактивному поле певну кількість енергії, яка не поглинається приймачем, повертається і накопичується поблизу поверхні антени. Ця енергія передається з реактивного поля в антену і назад за рахунок електростатичного та індуктивної складових. Цей регенеративний повернення енергії в антену в гомогенної і електрично інертному середовищі не призводить до втрат енергії, але якщо при цьому відбувається передача енергії електронів розташованого поруч провідника, ця енергія втрачена для антени, тобто відбувається передача енергії від антени до приймача за допомогою ближнього поля.

Реактивні компоненти ближнього поля можуть приводити до суперечливих або непередбачуваних результатів при спробі вимірювань в цій області. Якщо в дальньому полі щільність енергії зменшується пропорційна квадрату відстані від антени, то поблизу антени рівень енергії може стрибкоподібно наростати, і здатний пошкодити людини або обладнання.

У ближньому полі випромінювання вплив реактивних компонентів дуже малий, оскільки відстань від антени таке, що поєднання поля з антеною стає синфазним, що не дозволяє ефективно накопичувати і повертати індуктивну і емкостную енергію, отриману від струмів і зарядів в антені. Таким чином, вся енергія в ближньому полі випромінювання - це енергія випромінювання, але співвідношення E і H все ще відмінно від далекого поля, і залишкові індуктивний і ємнісний компоненти створюють потенційну небезпеку відхилень. Наприклад, металеві об'єкти в ближньому полі випромінювання можуть виконувати роль "ретрансляторів" частини енергії ближнього поля випромінювання, утворюючи нове джерело випромінювання.

На малюнку нижче схематично зображено близьке і далеке поле.
