Інструмент плотничного справи

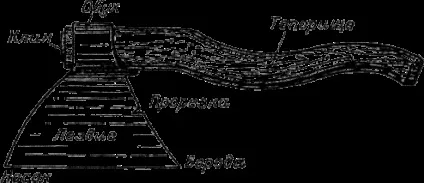

З плотничного інструменту найголовнішим є сокира, що складається із залізної частини, насадженої на топорище з дерева міцних порід. Назви окремих частин сокири видно з рис. 1, причому лезо служить для тески, а обух - для забивання. Найбільш робочою частиною леза є «носок». Прорізка, яка робиться не у всіх сокир, служить для висмикування цвяхів. Залізний клин оберігає сокиру від зіскакування з топорища. Сокира робиться залізний, а лезо і обух навариваются сталлю. Сокирою виконується велика частина теслярські роботи: теска, вибірка чвертей, перерубания, пристрій врубок, забиття скоб, цвяхів і т. Д.

Залізяки шерхебеля і рубанка

Мал. 4. Струг прямий і кривої.

Для надання більшої гладкості обтесані сокирою поверхонь або поверхонь, отриманим після розпилювання, служать шерхебель, рубанок і капустянка (рис. 2 і 3). Всі вони мають залізяку, яка утримується в колодці дерев'яним клином. Шерхебель має залізяку, що закінчується округленийкраєм, і служить для попередньої остружкі нагрубив, а рубанок і капустянка мають залізяку пряму і служать для вигладжування поверхонь. Медведков працюють дві людини, сидячи на стругіваемом предмет. Крім того, ріжучим інструментом та інструментом для зняття кори служить струг прямий і кривої (рис. 4).

Для довбання отворів і гнізд вживається долото (рис. 5), в залізну трубку якого заправляється ручка твердого дерева, охоплена на кінці залізним кільцем, що оберігає рукоять від размочаліванія.

Стамеска (рис. 6) відрізняється більш слабким лезом, вона призначена для підчищення різних врубок без ударів по рукоятці, чому остання і пристосована для більш зручного тримання рукою і насаджується на вістрі, вправлене на зворотному кінці залізяки.

Для пробуравліванія наскрізних отворів вживаються бурава (рис. 7) з наконечниками різного пристрою: а) ложковий, б) перочним, в) гвинтоподібним. На кінці бурава є жало для врезиванія в дерево, а до нього примикає наконечник того чи іншого пристрою. Обидві ці частини робляться сталевими. Далі йде залізне веретено з вушком для дерев'яної ручки.

Для перепилювання поперек і розпилювання вздовж дерева вживаються різного пристрою пили.

Пила поперечна (рис. 8) має сталеве полотно із зубами і забезпечена двома дерев'яними ручками на кінцях. Зуби пилки бувають різного обриси і по черзі злегка відводяться в різні боки від площини пилки особливим приладом - розводкою (рис. 9), що робиться з тією метою, щоб пропил був ширше, ніж товщина. полотна пилки, завдяки чому полотно не буде ніяковіти у стовбурі.

Мал. 8. Пила поперечна.

Мал. 9. Розведення для пив.

Розведення - залізна пластинка з прорізами, куди запускаються зуби пилки і відгинаються в сторону.

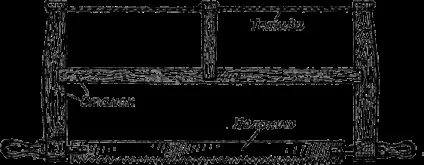

Для більш дрібних пропив служить Лучкова пила (рис. 10), полотно якої укріплено в дерев'яному верстаті, а для натягу полотна служить мотузкова тятива, туго накручують особливої ​​дерев'яної засувкою. Пили бувають з великим, середнім і дрібним зубом - за розміром вироби. Лучковими пилою може працювати одна людина. Лучкова пила з дуже вузьким полотном називається поворотним.

Мал. 10. Пила Лучкова.

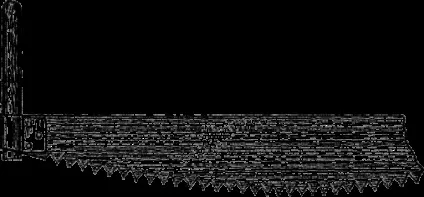

Ножівка (рис. 11) - полотно забите одним кінцем в рукоятку. Вузькі ножівки служать для пропилювання пазів в дошках.

Крім перерахованого ріжучого інструменту тесля має в своєму розпорядженні багато інших робочих предметів.

Мал. 12. Молоток ручник.

Молоток - буває різних розмірів; ручник (рис. 12) - невеликий сталевий молоток, насаджують на дерев'яну рукоятку, має один кінець плоский - для забивання, а інший - відтягнутий з прорізом для витягування цвяхів.

Молот (рис. 13) - вагою від 1 до 2 кг - залізний з навареними сталлю кінцями для ударів великої сили.

Кувалда (рис. 14) - вагою 2-8 кг - для забивання великих цвяхів, скоб і т. П.

Киянка (рис. 15) - дерев'яний молоток для роботи долотом і стамескою, щоб не розмочалюється їх рукояток.

Допоміжними інструментами при теслярських роботах є:

В'юшки з схилом (рис. 16) - шнур, навитий на дерев'яну котушку, вільно обертається на стрижні з рукояткою. До кінця шнура прикріплюється мідний, залізний або висок, завдяки якому шнуром поверяется вертикальність різних частин споруди. Натертий крейдою або вугіллям шнур служить для відбивання на дошках і колодах прямих ліній, за якими проводиться обтісування.

Мал. 16. в'юшки з схилом.

Наугольник (рис. 17) - дерев'яний або металевий - для прочерчивания ліній під прямим кутом до краю і для перевірки правильності оброблення дощок і брусків в поперечному напрямку.

Мал. 17. Наугольник.

Малка (рис. 18). Прилад на зразок прутами, але з лінійками, з'єднаними на шарнірі, що дає можливість змінювати величину кута. Лінійки утримуються в незмінному положенні нажімной гайкою з баранчиком (вушками), Навинчивающийся на сполучає обидві лінійки вісь.

Циркуль (рис. 19) - залізний з дугою, прикріпленою до одній нозі і натискним гвинтом з баранчиком - на іншій нозі, щоб зберігати незмінне відстань між ніжками.

Мал. 20. Ватерпас.

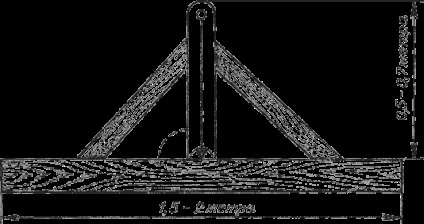

Рівень (рис. 20) - для перевірки горизонтальності площин - дві дерев'яні щільно скріплені рейки, в одній з яких зроблені доріжка і проріз для шнура з схилом.

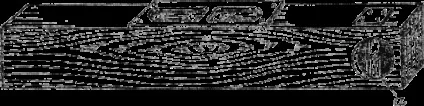

Рівень (рис. 21) - являє собою невелику лінійку, в яку закладена трубочка з рідиною і невеликим повітряним бульбашкою; при горизонтальному положенні лінійки повітряний пухирець встановлюється посередині трубки.

Іноді в тій же лінійці замурований в особливому отворі другий рівень під прямим кутом до першого (а) для повірки вертикальності площин.

Чорта (рис. 22) - вигнута залізна пластинка з загостреними кінцями, розпирає на певну відстань дерев'яним бруском, прикріпленим шнуром.

Рисою користуються для пригону одного до іншого колод, брусів або дощок, ведучи одну ніжку по краю того колоди або дошки, які вже обтесані, а іншу - по тому, який підлягає Отеска.

Мал. 23. Напилок.

Напилки (рис. 23) - сталеві стрижні сильної гарту з рискою. Служать для точки пив; в залежності від поперечного перерізу бувають трикутні, плоскі, напівкруглі і круглі - згідно формі зубів пилки.
