Гідравлічний підйомний стіл підйомник і його особливості

Серед всіх видів людської діяльності підіймання і переміщення вантажів є, мабуть, найважчим. Саме тому було винайдено безліч механізмів, здатних полегшити цю непросту роботу. Одним з них є гідравлічний підйомний стіл.

Застосування підйомних столів

Дані механізми знайшли настільки широку популярність в самих різних областях промисловості і виробництва, що коротко описати це просто неможливо. Ось узагальнений список їх можливостей:

• Вирівнювання вантажів до рівня обладнання або транспортних засобів.
• Підйом великогабаритних або особливо важких вантажів до рівня, що диктується технологією виробництва.
• Штабелювання різних матеріалів на складах.
• Вантажно-розвантажувальні роботи, пов'язані з використанням транспорту.
• При необхідності стіл можна вбудувати в виробничу лінію для здійснення роботи з конвеєрами різного типу.
• Використання столу як робочого місця в складальних лініях.
• Здійснення підйому автомобілів при виробництві ремонту і необхідного обслуговування.
• Експлуатація як вантажного ліфта.

Гідравлічний підйомний стіл експлуатується там, де економічно не виправдане або з яких-небудь причин неможливо використання іншого стандартного устаткування.

Великою перевагою є те, що при запуску гідростолов практично не потрібні монтажні роботи - механізм надходить готовим до роботи і з документацією про проведені випробування.

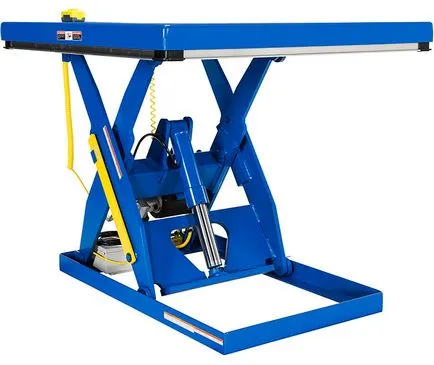

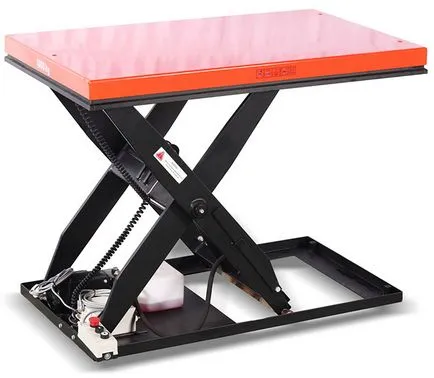

Будову підіймальних столів

Гідравлічні підйомні столи підйомник складаються з наступних основних вузлів:

• міцна рама-підстава;
• безпосередньо вантажна платформа з рифленою поверхнею (протидіє ковзанню вантажу);
• підйомний механізм підйомник;
• зручний пристрій для управління;
• потужні гідроциліндри;
• гідростанція;
• пристрої безпеки.

Гідравлічна станція може розташовуватися двома способами: в основі столу або як виносний пристрій. Станції обладнуються електродвигунами, які працюють на змінному струмі (напругою 220 або 380 В). Окремі моделі столів можуть працювати від двигуна постійного струму (напругою 24В), який отримує електричне живлення від акумуляторів.

Управління підйомником проводиться за допомогою як переносних, так і стаціонарних кнопкових пультів.

види столів

Все розмаїття моделей ділиться на два види:

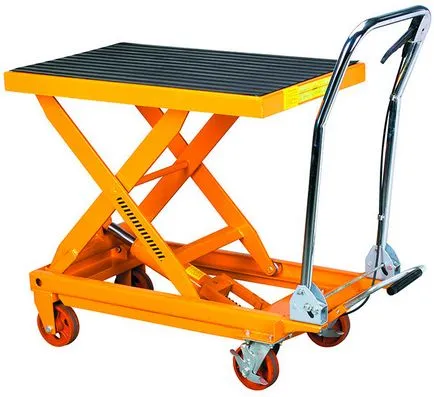

• мобільні - являють собою візок з платформою, обладнаною гідропідйомником; експлуатуються там, де постійно доводиться переміщати сировину або кінцеву продукцію - найчастіше на складах (платформа піднімається за допомогою педалі);

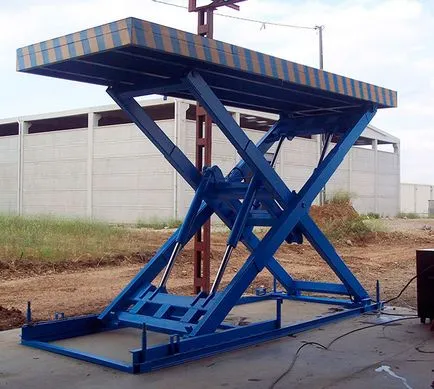

• стаціонарні - монтуються в приямок і забезпечуються різними огорожами і пристроями для з'їзду (висота підйому і вантажопідйомність набагато вище, ніж у мобільних).

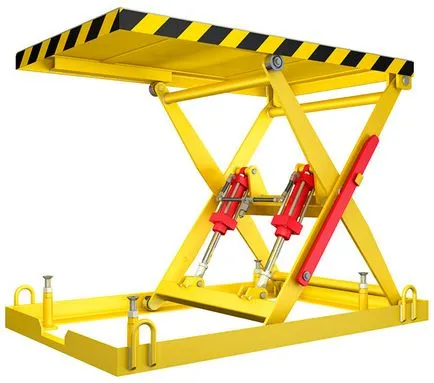

Принцип роботи гідравлічного підйомника

А принцип дуже простий: наростаюче в циліндрі гідроприводу тиск, впливаючи на шток, змушує опори-ножиці розкриватися, за рахунок чого і відбувається підйом вантажної платформи.

Її переміщення відбувається дуже плавно. Цьому сприяє синхронізація роботи циліндрів гідроприводу.

Конструкція опор-ножиць сприяє зменшенню навантаження на гідроциліндри. Кількісне нарощування секцій опор (максимум до п'яти) збільшує висоту підйому.

Зупинити платформу можна, застосувавши кнопковий пульт. В іншому випадку спрацює кінцевий вимикач. Опускання платформи відбувається шляхом зниження тиску в циліндрах гідроприводу під впливом власної ваги.

Гідравлічний підйомний стіл має такі переваги:

• висока безпека;
• економічність в плані витрати енергії;
• для роботи потрібно мінімальний робочий простір;
• не вимагають споруди додаткових естакад при вантажно-розвантажувальних роботах;
• простота експлуатації;
• немає необхідності реєстрації в органах Ростехнагляду, не потрібно спеціально навчати персонал;
• проводиться комплектація додатковими пристроями в залежності від вимог замовника.

Пристрої безпеки гідростола надійно захищають вантажі і персонал від пошкоджень при обриві шлангів гідросистеми. Кожен стіл забезпечений захисним клапаном обриву, що зупиняє рух платформи в разі пошкодження шлангів.
