Трубогиби із закритою рамою автономні

Малюнок 5.15 - Трубогиби із закритою рамою автономні

- Призначені для згинання водогазопровідних труб по ГОСТ 3262-75 в холодному стані;

- Наявна номенклатура забезпечує широкий діапазон, що згинаються труб: Ду від 15 до 50 мм;

- Комплектуються набором пуансонів відповідно до діапазону гнуття труб;

- Оснащені вбудованими насосами з ручним приводом, що дозволяє виконувати роботи в умовах відсутності джерел живлення.

Таблиця 5.10 - Характеристики автономних трубогибов із закритою рамою

Діаметр умовний / радіус вигину, мм

Номінальне зусилля гнучкі, тс

Гідравлічні насосні станції (станції гідроприводу) є джерелом харчування і призначені для подачі масла в гідравлічні системи пресів, верстатів і інших гідрофіцірованних механізмів різного технологічного призначення і дистанційного керування.

Модельний ряд гідравлічних станцій, що випускаються вітчизняними і зарубіжними виробниками досить широкий, що дозволяє зробити оптимальний вибір, виходячи з призначення і умов роботи.

Гідростанції є також базою для виготовлення комплектних гідроприводів, що здійснюють харчування гідросистем і дистанційне керування рухом гідрофіцірованних робочих органів машин.

Гідравлічні насосні станції гідроприводу типу СВ1-10, СВ1-25, СВ1-40, призначені для подачі робочої рідини під тиском, що визначається настроюванням запобіжного гідроклапана, в гідросистеми металорізальних і деревообробних верстатів, автоматичних ліній, ковальсько-пресового, ливарного і іншого гідрофікована обладнання різного технологічного призначення.

Малюнок 5.16 - Загальний вигляд гідравлічної станції СВ-М1

Таблиця 5.11 - Технічні характеристики станції гідроприводу типу СВ

Тип станції гідроприводу

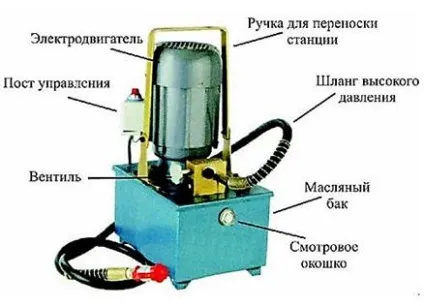

На малюнку 5.18 представлений загальний вид переносний гідравлічної насосної станції ГНС 10-0.8 одинарної дії, яка може використовуватися при роботі з гідрофікованими механізмами і інструментом різного технологічного назначеніялюбого типу з відповідними параметрами і пружинним поверненням штока.

Малюнок 5.18 - Загальний вигляд переносної гідравлічної насосної станції ГНС 10-0.8

Таблиця 5.13 - Технічні характерістікігідравліческой насосної станції ГНС 10-0.8

- рукав високого тиску довжиною 2 метри

- двопозиційний гідророзподільник з ручним керуванням

- манометр вібростійкого виконання (циферблат заповнений антивібраційної рідиною)

- одноступінчатий гідравлічний насос

Установка для випробування гальма вагона типу''СІТОВ'' НПП''ТОРМО''

Пристрій ситова-1 призначений для перевірки технічних характеристик гальма вантажних вагонів після будівлі або ремонту. Дозволяє проводити повне автоматичне випробування гальмівної системи вагонів у НД ?? ех режимах, оцінювати технічний стан гальма і його відповідність нормативним вимогам. Всі характеристики, отримані під час випробувань записуються в довгострокове пристрій і переносяться з його допомогою на персональну ЕОМ для подальшого зберігання та обробки.

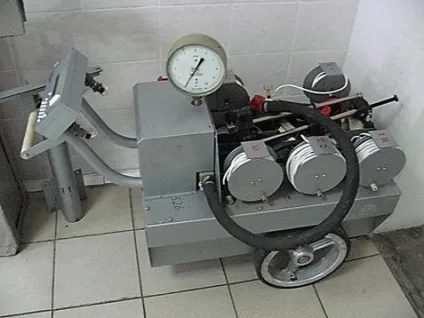

Малюнок 5.19 - Загальний відустановкі для випробування гальма вагона типу''СІТОВ'' НПП''ТОРМО'' (пересувна частина)

Пристрій ситова-1 складається з пересувної установки і стаціонарного блоку.

Пересувна установка містить нд ?? е датчики і пристосування необхідні дня випробування гальм вагонів. Стаціонарний блок призначений для зберігання і обробки результатів випробувань і являє собою персональну ЕОМ з перехідним пристроєм, працює під управлінням спеціальної програми.

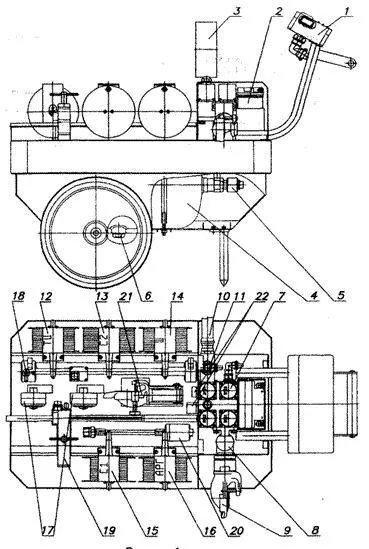

Загальний вигляд пересувної установки наведено на малюнку 5.20.

Малюнок 5.20 - Загальний вигляд пересувної частини установки для випробування гальма вагона типу''СІТОВ'' НПП''ТОРМО'' (пересувна частина)

Структурна схема ситова-1 приведена на малюнку 5.21.

Стаціонарний блок і пересувна установка є функціонально незалежними вузлами ситова-4 і пов'язані між собою за допомогою пристрою, що реєструє (РУ), в ĸᴏᴛᴏᴩᴏᴇ пересувна установка записує інформацію про випробувальному вагоні, а стаціонарний блок сприймає цю інформацію при установці РУ в пристрій, що зчитує. Плата харчування і підключений до неї акумулятор формує напруги, необхідні для роботи пересувної установки.

Малюнок 5.21 - Структурна схема ситова-1

Блок управління (БУ) являє собою пристрій програмного управління роботою ситова і служить для сприйняття сигналів датчиків і команд оператора, індикації режимів роботи і параметрів, що вимірюються, формування впливів на плату харчування і електропневматичний блок (ЕПБ) і обміну інформацією з РУ.
