Геологічний розріз і геологічний профіль
Геологічний розріз - зображення будівлі дан-ного ділянки земної кори в вертикальній площині. Розрізняють геологічний розріз свердловини і геологічний профіль.
Графічне зображення підземного геологічного ладі-ня нафтових родовищ, особливо розрізів бурових свердловин, грає велику роль в нафтогазопромислового геоло-логії. Точне і наочне зображення геологічних і текто-нічних даних на розрізах свердловин полегшує їх порівняння і роботу зі складання профілів, карт і т. Д.

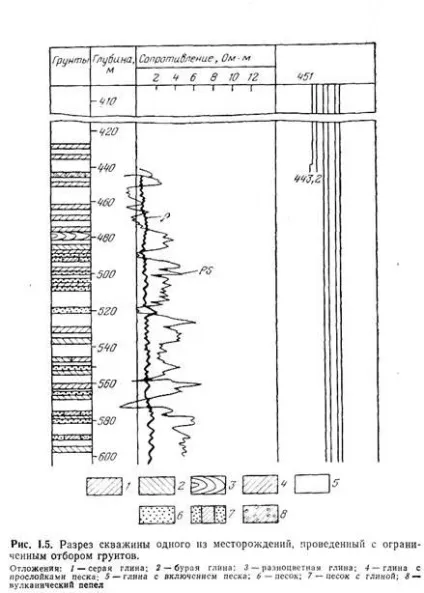

Геологічний розріз свердловини (рис. 1.5) - геологи-чеський опис і графічне зображення послідовності нашарувань порід, пройдених свердловиною в процесі її бу-ренію.
На таких розрізах зображають найбільш важливі дані, отримані в результаті геофізичних досліджень в процес-се буріння. За допомогою умовних знаків і скорочених скоро- чення відзначають різні породи і пласти, пройдені свердловиною, спеціальними приладами записують дані про ознаки нафти, газу і води та інші геологічні характе-ристики. З найбільш важливих і потрібних технічних даних Відзначаються глибина спуску обсадних колон, їх діаметр, ви-сота підйому цементного розчину за колонами, а також ре-зультати електрокаротаж та інших геофізичних методів ис-проходження.
На основі даних, отриманих в процесі буріння свердловин і зіставлення розрізів свердловин (кореляції), складають нормальний або типовий геологічний розріз нафтового міс-торожденія, що характеризує досить повно для практичного використання послідовність геологічних нашарувань, їх товщину і літологічний склад. для міс-
торожденій, нафтоносні товщі яких мають постоянст-вом літологічного складу, а також товщиною утворюють їх горизонтів і світ, обмежуються порівнянням нормального розрізу, що застосовується на всіх ділянках промисловий площі. У разі мінливості літологічного складу нафтоносної товщі і пластів складають кілька нормальних розрізів, що характеризують геологічні умови надр на окремих ділянках нафтопромислової площі.
Геологічний профіль - графічне зображення-будови родовища з якого-небудь заданої перетину * вертикальною площиною.
Напрямок геологічного профілю вибирають, руководст-вуясь завданнями, які потрібно вирішити шляхом його побудови. Для виявлення особливостей тектонічної будови місце-народження будують поперечні профілі, спрямовані хрестом простягання або по падінню порід; для вивчення текто-ники родовища- поздовжні профілі (по прости-Ранію порід). Поздовжні профілі мають допоміжне значення для ув'язки між собою поперечних профілів і для їх доповнення. Профілі, діагональні простиранию і паде-нию, будують для з'ясування приватних особливостей месторожде-ня. Так, для вивчення характеру тектонічних порушень передбачені профілі, спрямовані хрестом їх простягання, для з'ясування характеру фациальной мінливості пластів - профілі в напрямку, по якому вивчають цю мінливий-с-.

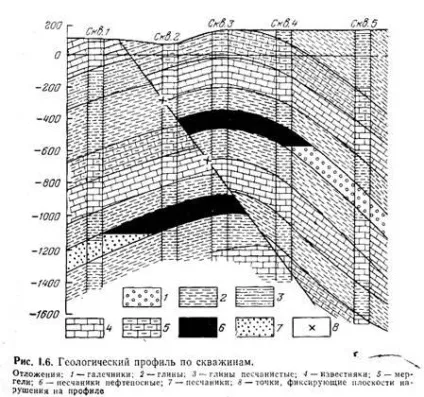

На рис. 1.6 показаний геологічний профіль, побудований за даними вивчення розрізів пробурених свердловин. Він дає чітке уявлення про будову надр в смузі, що прилягає до нього.
Поряд з профілями, складеними за геологічними дан-ним, будують каротажні і інші профілі.
Поряд з геологічними профілями для всебічного і детального вивчення будови надр нафтового родовища користуються структурними картами.
Структурна карта являє собою зображення в горизонталях (Ізогіпс) рельєфу покрівлі або підошви како-го-небудь пласта. Подібно топографічної, така карта, по-строєна в горизонталях, відображає форму поверхні дах-ли або підошви умовно обраної опорної поклади. Вона дає наочне уявлення про будову даного горизонту, забезпе-чує найбільш точне проектування свердловин, полегшує вивчення покладів нафти і газу, допомагає вивченню неоднорідний-ності пластів (товщини, пористості, проникності і т. П.).
При побудові структурних карт за базисну поверхню зазвичай приймають рівень моря, від якого і ведуть відлік глибин горизонталей підземного рельєфу. Карти будують в гори-зонталях (Ізогіпс) -Лінії, що з'єднують точки місцевості з однією і тією ж висотою. На рис. 1.7 показана структурна карта з Ізогіпс, проведеними через 10 м. Зазвичай расстоя-ня між Ізогіпс вибирають в залежності від ступеня ви-вираз структур (кутів падіння). Так, на родовищах з пологим заляганням пластів вони складають 2-5 м, при великих кутах падіння ізогіпс-10-25 м і більше. При оди-наково кутах падіння пластів відстані між Ізогіпс
залишаються однаковими. Якщо кути падіння збільшуються, то відповід-ного скорочуються і відстані між Ізогіпс, якщо кути умень-шаются, ці відстані збільшуються.
