Геодезичні роботи по перенесенню проекту в натуру

Основні види розбивочних робіт, способи перенесення проекту в натуру. Розбивочні, або геодезичні, роботи на об'єкті озеленення служать для перенесення з проекту в натуру елементів планування - алей, доріг, майданчиків, споруд, а також насаджень у вигляді великих масивів, куртин, груп дерев, чагарників, квіткових композицій.

Геодезичні роботи на об'єкті озеленення виконуються після робіт з інженерної та агротехнічної підготовки території. В першу чергу, виносять в натуру основні елементи планування об'єкту - доріжки, майданчики, паркові споруди, оскільки саме з них починається будівництво об'єкта. Другорядні дороги і стежки прокладають по мірі освоєння території, при цьому використовується вже розбита на місцевості опорна дорожня мережа.

Перенесення проекту на місцевість здійснюється з розбив-вильно креслень планування і озеленення, які розробляються на основі генерального плану, зазвичай в масштабах 1. 5004-1: 250. Спосіб перенесення проекту залежить від методу складання розбивочних креслень. Метод складання креслень вибирається залежно від складності планування, величини території, наявності існуючих насаджень, умов рельєфу місцевості.

Для невеликих об'єктів озеленення, що знаходяться всередині забудови (скверів, бульварів, мікрорайонних ділянок і т. П.), Робочі креслення складають графічним методом, або методом ординат. Сутність такого методу проектування полягає в наступному.

З генерального плану на кальку знімають дві копії. На одному з креслень показують підлягають розбивці планувальні елементи без насаджень, а на іншому - з насадженнями. Перший креслення носить назву разбивочного креслення планування, другий - разбивочного креслення озеленення, або посадкового креслення.

На кресленнях розробляється опорна мережа, що складається з базисних ліній між будь-якими існуючими елементами - кутами будівель, колоритними поодинокими екземплярами дерев і, т. П. Засадничими лініями можуть служити кордону об'єкта озеленення, так звані червоні лінії. Кількість базисних або опорних ліній повинно бути гранично мінімальним і визначається в залежності від складності планування і величини ділянки.

На кресленні кресленні планування до базисних лініях за допомогою перпендикулярів (ординат) прив'язуються елементи планування і вказуються розміри окремих відрізків доріжок, квітників та різних споруд (рис. 1). Звивисті доріжки наносять шляхом побудови додаткових ординат через кожні 5-10 м в залежності від крутизни радіусів заокруглень.

Для складання робочого креслення по великих об'єктів, вільним від насаджень і без особливо виражених перепадів рельєфу, застосовується метод квадратів, який є різновидом методу ординат. Прив'язку всіх елементів за цим методом здійснюють до координатної сітки квадратів зі сторонами 5 - 10 або 20 м в залежності від складності планування. Точки перетину горизонтальних і вертикальних ліній нумерують. Лінії сторін квадратів і точки їх перетину служать базисами, або осями абсцис, до яких прив'язуються точки осей доріжок, кутів майданчиків, радіусів кривих і т. П. (Рис. 2).

Для великих за площею об'єктів зі значною кількістю насаджень (т. Е. «Закритих» територій) робочі креслення складаються шляхом проектування теодолітних ходів по всій території (цей метод розглянуто в курсі «Геодезія»).

Посадочні креслення озеленення складаються методом ординат. Засадничими лініями на посадковому кресленні можуть служити кордону прямих алей і доріжок, а також майданчиків, які, як зазначалося вище, виносять в натуру раніше перенесення посадочних місць.

Прив'язка посадочних місць ведеться за тими ж принципами, що і прив'язка планувальних елементів (рис. 3). При цьому з точністю до десятих часток вказуються відстані, а загальна довжина перпендикуляра не повинна перевищувати 25-30 м, щоб уникнути помилок при перенесенні місць посадок в натуру.

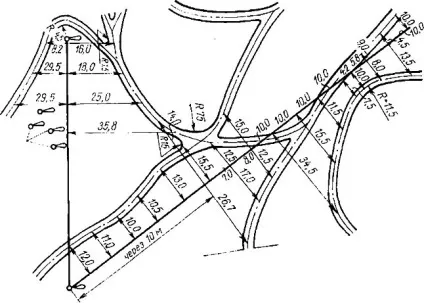

Мал. 1. Приклад разбивочного креслення планування ділянки парку, складеного методом ординат

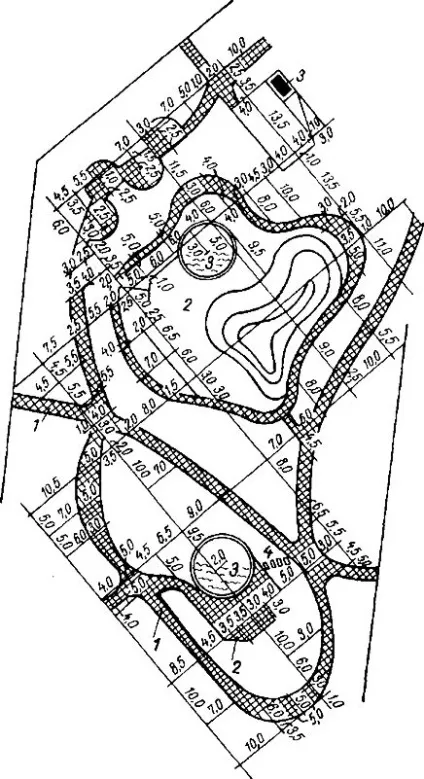

Мал. 2. Приклад разбивочного креслення об'єкту озеленення, складеного методом квадратів 1 доріжки, вимощені бетонною плиткою по піщаному основи; 2 - щебеневі майданчики; 3 - басейни; 4 - мощення бетонною плиткою по газону

Допустимої помилкою для розбивочних робіт (масштаб 1: 500) при перенесенні в натуру проектів об'єктів озеленення приймається відхилення в 0,15-0,20 м. Слід зазначити, що помилка в 0,1 мм при складанні креслення в масштабі, що виникає при деформації паперу , неточності креслення і т. п. дає помилку в натурі при розбивочних роботах в 5 см. прив'язку місць посадок можна здійснювати і до сітці квадратів, якщо креслення креслення складений методом квадратів.

Розбивочні креслення планування і озеленення є робочими кресленнями і складаються відповідно до загальних вимог, що пред'являються при проектуванні об'єктів озеленення.

До базису кресленням планування додаються:
- баланс території;
- плани та конструктивні розрізи дорожніх одягів та майданчиків;
- примітки до специфікації окремих елементів;
- деталі, розрізи, сполучення елементів, наприклад газонів, доріжок п т. П .;
- експлікація; умовні позначення.

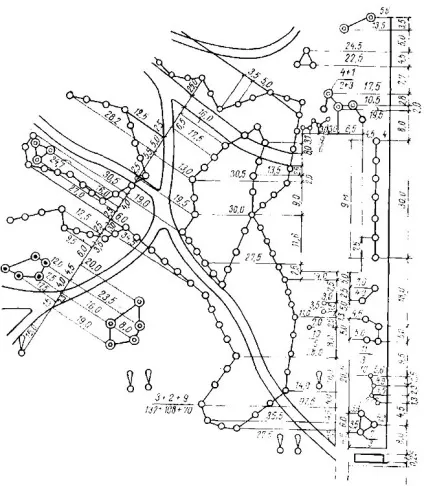

Мал. 3. Приклад посадкового креслення ділянки об'єкта озеленення, складений методом ординат

Мал. 4. Прийоми розбивки прямий липни за допомогою визирок

До посадковому кресленням розробляється посадкова відомість, в якій перераховані породи дерев і чагарників, вказані вид посадкового матеріалу, кількість, його вік, розміри посадочних ям і котлованів. Крім того, на полях наводяться умовні позначення. Всі робочі креслення строго орієнтуються по сторонах світу.

Способи перенесення проекту в натуру. На великих об'єктах геодезичні роботи здійснюються в кілька етапів. На першому етапі встановлюють і переносять на місцевість кордони (червоні лінії) об'єкта або його частини (якщо будівництво ведеться за чергами). Межі об'єкта закріплюють шляхом забивання кілочків по периметру ділянки через кожні 10-20 м.

На другому етапі на місцевість виносять опорну геодезичну мережу - базисні лінії, сітку квадратів, лінії теодолітних ходів (в залежності від методу складання разбивочного креслення). Винос опорної мережі в натуру проводиться геодезистами за допомогою спеціальних геодезичних інструментів і пристосувань і в суворій відповідності з існуючими нормами і правилами ведення геодезичних робіт. Перенесення в натуру базисних ліній, ліній теодолітного ходу або сітки квадратів можна зробити за допомогою теодоліта, гониометра, нівеліра. У найпростіших випадках розбивку можна вести за допомогою спеціальних визирок, збитих з дощок (рис. 16). У характерних проміжних точках встановлюють кілки, верхні зрізи яких позначають проектну лінію.

На третьому етапі здійснюється детальна розбивка елементів планування території. Контури майданчиків закріплюють по кутах і в точках перетину з доріжками. Доріжки закріплюють в точках перелому осей або через кожні 5-10 м, якщо доріжки криволінійні. Зазначені та закріплені точки з'єднують лініями, відповідними елементів планування. Плавність вигинів доріжок створюється ретельно проведення кривих ліній між кінцевими розмічальними точками перпендикулярів. Вигини доріжок, їх заокруглення з довільними радіусами на поворотах переносять в натуру окремо, за допомогою спеціально нанесених ліній і перпендикулярів до них. Плавність таких вигинів і заокруглень доріжок створюється проведення лінії по осі між кінцевими точками перпендикулярів.

Перенесення в натуру починається з головних доріжок і майданчиків, встановлення опорних точок і закінчується другорядними доріжками. Знайдені точки осей закріплюють кілочками. Потім щодо осі прокреслюють лінії кордонів доріжок і майданчиків. При наявності на ділянках щільного грунту лінії планування закріплюють в натурі борозенками перетином 5 × 5 см. Борозенки робляться за допомогою лопати і натягнутого шнура. У пухкому грунті лінії кордонів доріжок можна прокреслити спеціальними дорожніми шаблонами, виготовленими з товстих дощок.

Особливо ретельно і точно треба переносити в натуру креслення деталей квіткового оформлення. Креслення квітників, що складаються з поєднань правильних геометричних фігур, переносять за допомогою екера, садового шнура, кілочків, рулетки, дерев'яного циркуля.

Малюнки складних квітників переносять з робочих креслень (зазвичай в масштабі 1 100) в натуру за допомогою координатної сітки зі стороною квадратів 2-5 м. При цьому спочатку в натуру переносять сітку, відзначають розмічальні точки, а потім від руки їх з'єднують між собою відповідно до малюнком. Криві лінії можна викреслювати з допомогою спеціально виготовлених шаблонів (лекал). Для отримання овальних або спіральних ліній користуються садовим шнуром з кілочками або садовим циркулем. На рис. 5 показані найпростіші прийоми отримання в натурі кола, овалу, еліпса.

Перенесення посадочних місць здійснюється в тому ж порядку, що і розбивка елементів планування. Спочатку за допомогою рулетки намічають розмічальні точки по базисних лініях. Потім відповідно до посадковим кресленням з розмічальних точок за допомогою екера відновлюють і прокладають в натурі перпендикуляри (ординати). На перпендикулярах за допомогою рулетки відкладають відстані до посадочних місць і котлованів. Посадочні місця закріплюють кілочками. Контури котлованів для посадки чагарників в групи прокреслюють лопатою.

Рядові посадки дерев і чагарників в живопліт переносяться за допомогою побудови в натурі ліній посадки. За цих лініях окремо, знаючи крок посадки рослин, закріплюють посадочні місця. При перенесенні в натуру масивів куртин або груп спочатку розмічають їх контури. У невеликих масивах кожне дерево відзначають по всьому контуру, в великих масивах - в характерних місцях - «Захід», «виступах», «бухтах». Положення дерев всередині масиву визначається в залежності від задуму проектувальника.

При розбивочних роботах користуються різними інструментами, які підбирають залежно від складності території. На невеликих міських об'єктах, де розвинена існуюча опорна мережа у вигляді червоних ліній, що обмежують об'єкт, як розбивочних інструментів і обладнання слід мати екер для побудови прямих кутів, мірну стрічку, шнур, сокира, вішки. На великих паркових територіях, де геодезичні роботи необхідно виконувати в кілька етапів, завжди користуються геодезичними інструментами.

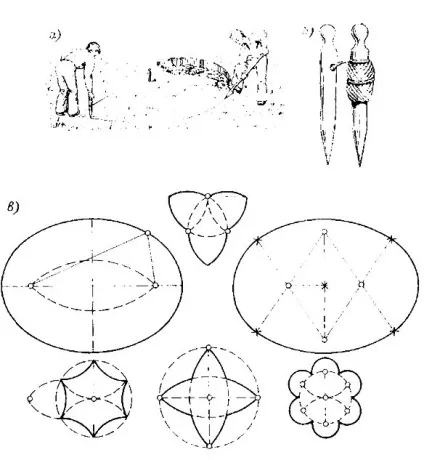

Мал. 5. Креслення кривих ліній і фігур за допомогою кілочків і шнура а - прийом розбивки кола; б - кілочки для розбивки; в - форми кривих і фігур, викреслюють кілочками або садовим циркулем

Після проведення розбивочних робіт представниками озеленювальних виконавчої організації і замовником складається акт. В акті відбивається виконання робіт з перенесення проекту в натуру. До нього додається документація, що включає журнали записів геодезичних вимірювань, відомості вихідних реперів і дані по прокладці базисних ліній (теодолітних ходів), схеми планового і висотного обгрунтування тих чи інших ділянок території відповідно до проекту вертикального планування.
