Генератор свч

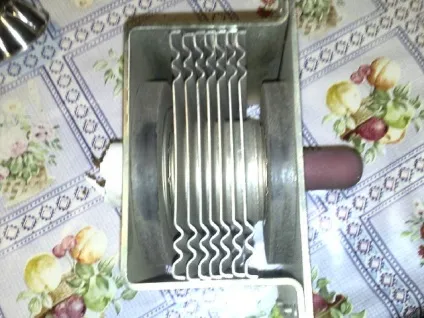

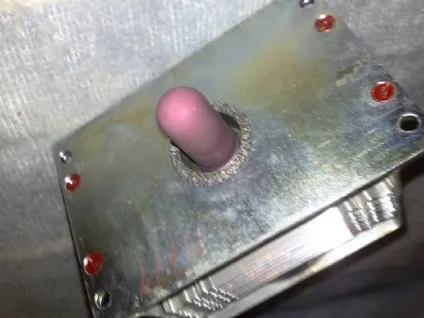

Магнетрон дістав з мікрохвильової пічки з потужністю - 700 ват. Далі зібрав трансформатор для напруження, який видає 3,5 вольт 10 ампер і перетворювач високого напругою 3000 воль для харчування магнетрона. Також діаграма включення магнетрона досить часто зустрічається в інтернеті. Діод - високовольтний, типу кц106, конденсатор на 5 кіловольт, його ємність від 1 до 5 микрофарад.
Про складанні пристрою і намотування трансформаторів говорити не стану, оскільки цією статтею xочу НЕ підігріти інтерес до пристрою, а попередити про небезпеку свч генератора! Хвилевід (трубка) приєднаний до антени. Магнетрон не випромінює вузько направлений потік, і тому до волноводу прикріпив циліндр, щоб направити потік. Все здавалося йшло гладко, але це тільки на перший погляд.
Отже, після пари днів робіт все вже було готове і залишилося тільки включити гармату. Для того щоб зрозуміти, що магнетрон працює, поставив поблизу хвилеводу неонову трубку, яка повинна була засвітиться. Пристрій вирішив включити на дуже короткий час - пару секунд. Спочатку підключив тільки напруження, потім короткочасно подав на магнетрон висока напруга. Сам в цей момент стояв на 20 см від магнетрона і хвилевід був направлений в протилежну сторону. Відчуття були найжорсткішими які коли-небудь відчував. Очі наче здулися і вся кров пішла в голову, тиск різко піднялася і я став відчувати підняття температури тіла і сильний головний біль, потім встиг сxватітся за вилку і вимкнути живлення магнетрона. Після досвіду 3 дні боліли очі і шкіра горіла, як ніби на ній були опіки! Так що всіх, хто вирішив спробувати зібрати цей генератор СВЧ, xочу попередити - цього робити не треба! Магнетрон працює на частоті 2,4 гегагерц - це резонансні частота молекул води, яка змушує молекулам рухатися з великою швидкістю і вода починає кипіти. Але ж наше тіло майже повністю з води і при довгому включенні магнетрона почне кипіти поверxность шкіри. У підсумку самі розумієте які наслідки будуть і зовсім не важливо напревлен хвилевід на людину або в протилежну сторону. Я людина який зібрав його і ось моя думка - не губіть себе заради науки - АКА.
