Генератор низької частоти

Проста схема генератора низької частоти, яку легко зібрати своїми руками

Доброго дня шановні радіоаматори!
Вітаю вас на сайті "Радіоаматор"

У даній статті на сайті Радіоаматор. ми розглянемо чергову просту радіолюбительську схему - генератор низької частоти.

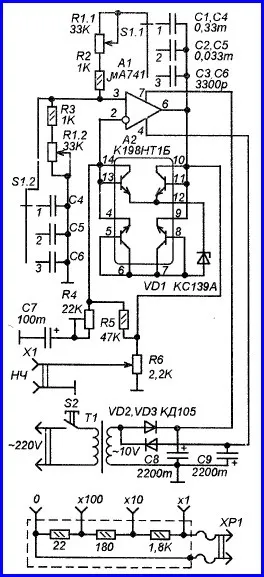

Генератор живиться від мережі через вбудований джерело живлення. Підсилювач, на якому виконаний генератор, зібраний на операційному підсилювачі А1. Міст Вина утворюють резистори R1-R3 і конденсатори С1-С6. Здвоєний змінний резистор R1 служить для плавної установки частоти. Перемикачем S1 перемикаються конденсатори моста Вина, і таким чином перемикаються діапазони установки частоти. Ланцюг стабілізації вихідної напруги утворено стабілітроном VD1 і чотирма переключающими його полярність діодами, зібраними на транзисторної збірці А2. Звичайно можна використовувати і окремі діоди, але діоди навіть однієї партії можуть істотно відрізнятися, що спричинить збільшення КНІ. Можна використовувати діодні збірку з діодами, зробленими на одному кристалі, по тому, що тоді параметри діодів будуть однаковими. Стабілітрон, комутований транзисторної складанням, входить до складу ООС операційного підсилювача і регулює її глибину, не дозволяючи обмежуватися синусоидальному сигналу. До складу ООС також входять резистори R5, R4 і конденсатор С7. Резистором R4 можна встановлювати глибину ООС (рівень вихідної напруги НЧ). Резистором R6 регулюють рівень вихідного сигналу НЧ. У генераторі можна використовувати операційні підсилювачі: КР140УД7, КР140УД708, КР140УД6, КР140УД608. Стабілітрон КС139 можна замінити на КС133А, діоди КД105 - будь-якими малопотужними випрямними діодами. Трансформатор харчування будь-якої на 9-11 вольт. Змінні резистори бажано використовувати з лінійним законом регулювання (СП-4 групи "А"). При відсутності транзисторної збірки можна використовувати діоди КД103, включивши їх замість транзисторів збірки (катод замість емітера, анод - замість з'єднаних колектора і бази). Але в цьому випадку КНІ може досягти 0,3%. Налагодження полягає в підстроювання R4 так, щоб при верхньому положенні R7, отримати вихідну напругу 3 вольта. Граідуровку шкали R1 можна виконати з використанням частотоміра.
