Генератор іж
На мотоциклах ІЖ починаючи з четвертої Планети, встановлюється генератор змінного струму 281.3701, Є сучасним трифазний електричний джерело електроенергії. Даний джерело служить для живлення електроприладів освітлення, сигналізації, запалювання. Спільно з випрямлячем регулятором БПВ-14-10 заряджає акумулятор. Генератор складається з двох частин статора і ротора.
Статор генератора 281.3701 мотоциклів ІЖ

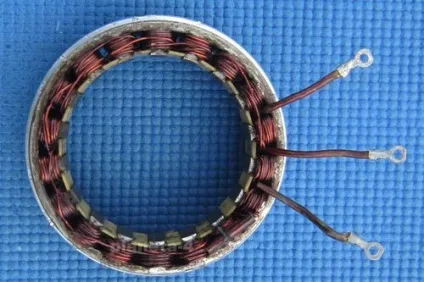

Статор встановлюється на праву половинку картера двигуна і фіксується трьома болтами. Станина виготовлена зі спеціальної листової сталі. Має 18 місць у вигляді зуба для намотування фазних обмоток. Фазная обмотка виконана одним цільним проводом діаметром 0,9 мм і намотаний на шести зубах. На кожному зубі намотано 20 витків мідного дроту. Всього на обмотці шість зубців, відповідно намотано 120 витків. Таких обмоток три. З'єднання, обмоток виконано зіркою. Висновки фазних обмоток приєднуються до клем гребінки.

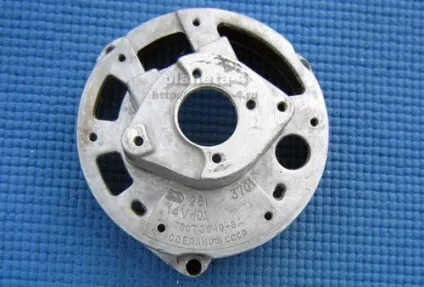

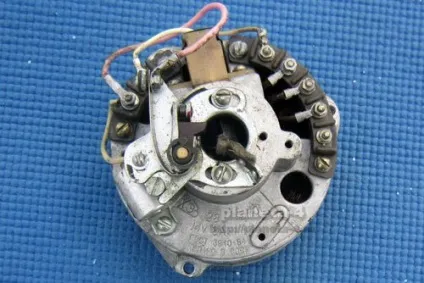

Статор генератора закривається кришкою з алюмінієвого сплаву. На кришці є спеціальні місця, і різьбові отвори, куди встановлюються держатель вугільних щіток. Переривник з конденсатором для утворення іскри. Спеціальна гребінка для сполучних проводів.
Ротор генератора 281.3701

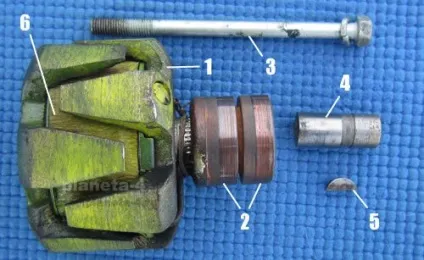

Ротор генератора 1 знаходиться всередині статора. Встановлюється на колінчастий вал за допомогою болта 3 і шпонки 5. На сердечник ротора намотана обмотка збудження 6 мідним провід діаметром 0.56 мм, зроблено 600 витків. Опір обмотки приблизно 6.4 ом. Для контакту з обмоткою застосовані два мідних кільця 2 і вугільні щітки. Виконують роботу токос'емника.
Як зняти ротор генератора 281.3701
На вал ротора в спеціальне гніздо встановлюється в одне положення кулачок 4 переривника і фіксується кріпильних болтом 3. Під цим кулачком є різьблення, яка призначена для зняття ротора з колінчастого вала. Щоб зняти ротор потрібно в різьбу закриття гвинт від пристосування розбирання ланцюга. Пристосування знаходиться в інструменті мотоцикла. Якщо гвинта немає, можна підібрати звичайний болт з різьбою М10. Єдина умова різьблення має бути не менше 70 мм. Крутити до тих пір, поки гвинт не впреться в колінчастий вал. Потім застосовуємо більше зусилля для закручування, і ротор знімається з вала.
Догляд за генератором
Зводиться до візуального огляду, чищення.
В першу чергу потрібно приділити увагу деталям схильним зносу. Вугільні щітки токос'емника швидше інших деталей зношуються. Вимагають регулярної перевірки та в разі зносу змінюються. Контактні кільця токос'емника потрібно утримувати в чистоті. Чистити наждачним шкіркою і надфілями не можна. Можна застосовувати найдрібнішу скляну шкурку.
Контакти переривника періодично перевіряються на величину зазору, який вказаний в інструкції. Для Планети 4 зазор 0,4 - 0,6 мм. У разі обгорання контакти вирівнюються, потім шліфуються до дзеркального блиску.
несправності генератора
Тут розглянемо несправності тільки генератора ІЖ 281.1701. Спочатку запишемо симптоми несправності мотоцикла. Наступний запис буде можлива несправність генератора.
1. Не горить контрольна лампа в панелі приладів.
- Щітки генератора стали погано рухатися пропав контакт між щіткою і кільцем або обірвався провід у щітки.
2. контрольку весь час горить.
- Вийшла з ладу обмотка збудження. Генератор не працює.
3. Двигун на середніх оборотах контролька горить слабо.
- У статорі генератора сталося замикання фазних обмоток.
4. Перебої в роботі двигуна. Іскра непостійна.
- Чи не правильне регулювання контактів. Вийшов з ладу конденсатор.
5. У двигуна впала потужність.
- Збилася регулювання в контактах. Чи не правильно встановлено запалювання.
6. Не заводиться двигун або швидко глухне.
- В контакти потрапив струмопровідний сміття. Можливо, несправний конденсатор.
