Газозварювання, майстер-клас своїми руками

Ювелірний газозварювальний апарат на звичайній воді.

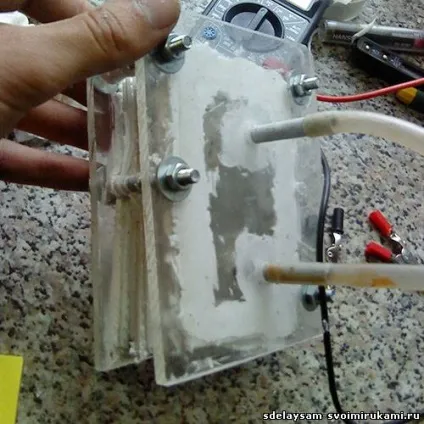

Водень при суміші з повітрям утворює вибухонебезпечну суміш - так званий гримучий газ. Температура горіння водню 2800 град. Цельсія. Саме на цих фактах і зібрані дана газозварювання. Основою зварювання є електролізер, який заправляється розчином лугу у воді, тобто звичайної соди (натрій двовуглекислий) і генерує Кисень, і Водень суміш, яка ідеально горить. Ось так може виглядати готовий агрегат:

Отже, почнемо із збірки самого електролізера. Нам знадобиться:
1. Листова нержавіюча сталь (нержавійка)
2. Гума або пластик
3. Оргскло або як його ще називають склопластик
4. Болти з гайками
5.Герметік
6. Сполучні штуцера і патрубки

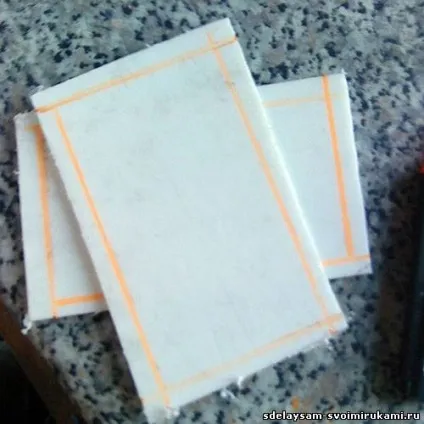

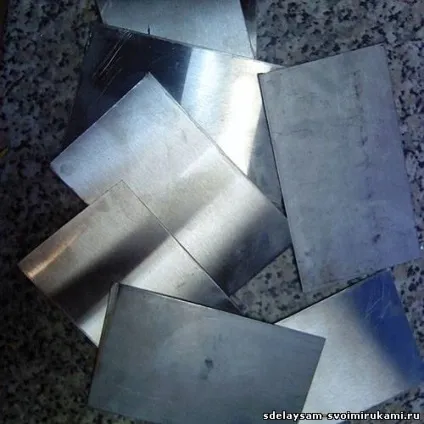

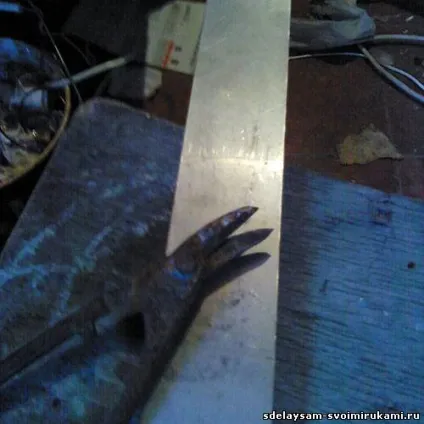

Почнемо. Для початку наріжемо пластини нержавійки

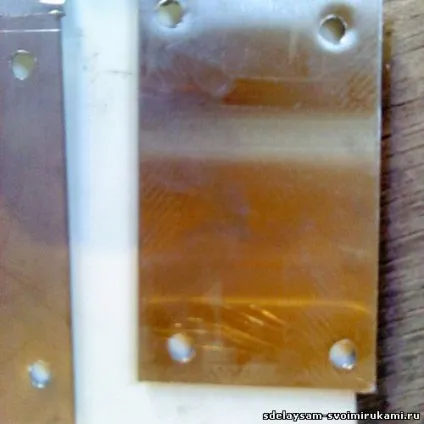

Після це в пластинах необхідно висвердлити отвори для циркуляції розчину і проходу газу між відсіками

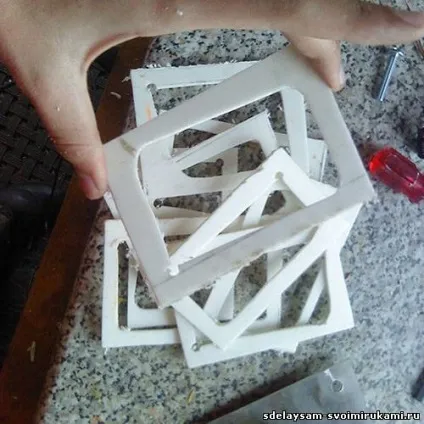

Тепер наріжемо ізолюючі пластикові проміжки краще виготовити їх з гуми, але у мене не знайшлося її і я використав пластик і силіконовий герметик

Вийшло не дуже витончено, головне працездатне.

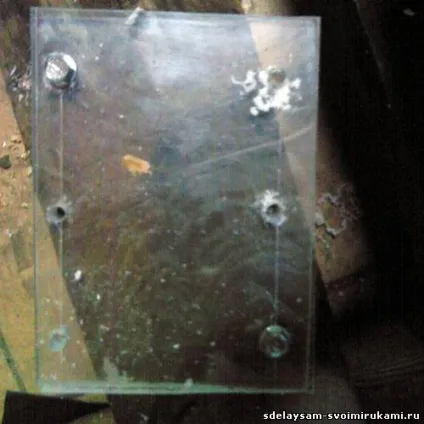

Залишилося вирізати бічні основи з оргскла і можна починати збірку. Щоб отвори для болтів збігалися, рекомендую покласти одне на інше скла висвердлити акуратно по діагоналі два отвори і закріпити шурупами, так під час свердління скла не будуть з'їжджати

Тепер можна починати збірку.

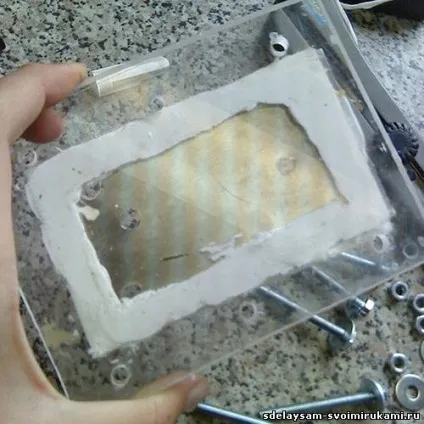

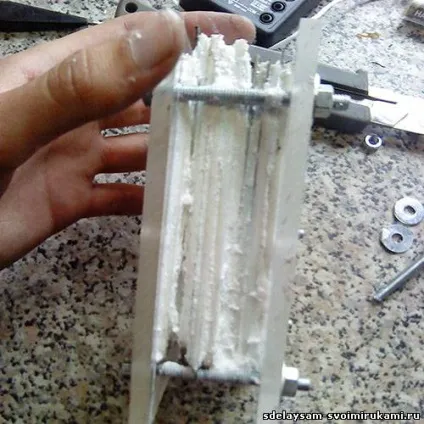

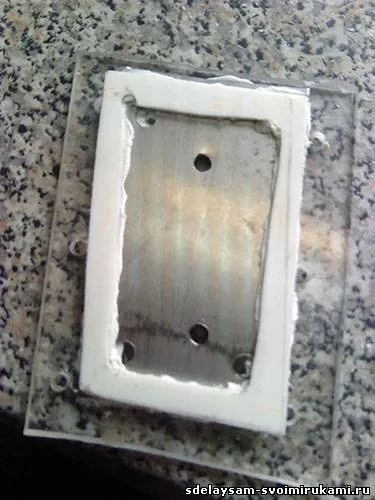

Почала на оргскло мажемо герметик і укладаємо пластик на пластик ложем нержавійку і так далі промащуючи все герметикам в результаті у нас виходять такі відсіки для розчину

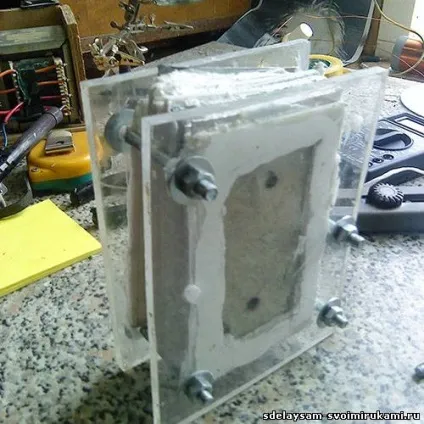

Найбільш крайні пластини потрібно відвести так щоб можна було закріпити контакти.

Через, м'яко кажучи помилки в розрахунках два болта не увійшли.
Перед тим як закривати верхній відсік в склі необхідно зробити два отвори вгорі для виходу газу і знизу для підтримки уровя розчину

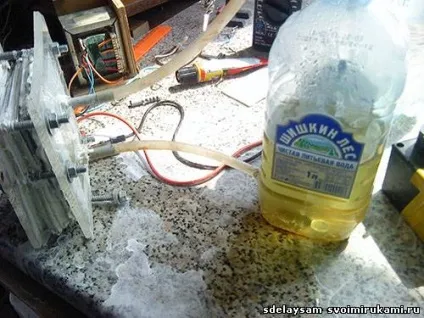

Нижній патрубок потрібно з'єднати з пляшкою, в яку буде заливатися розчин і за принципом сполучених посудин розчин потрапить в відсіки

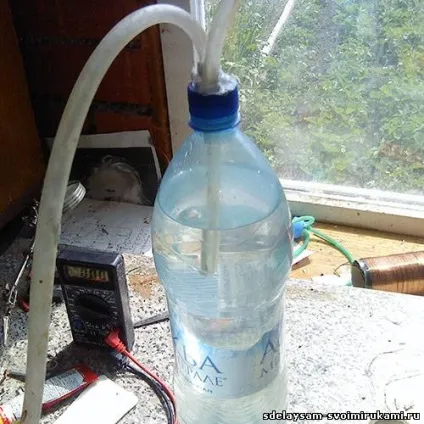

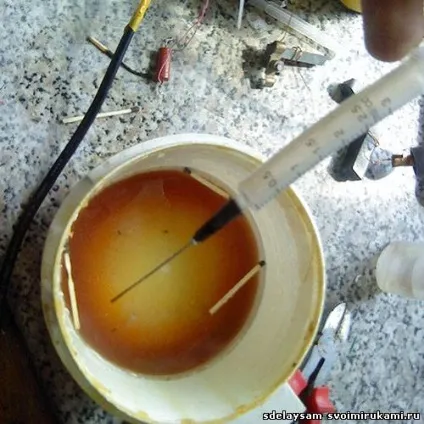

Потім необхідно виготовити водний затвор. Так як з електролізера виходить гримучий газ полум'я може легко піти по трубці і вибухне це відбувається всього за частку секунди. Я таким чином втратив три пляшки по 0.5. І так в пробці робиться два отвори в одну заходить трубка електролізера і занурюється в воду. У другий отвір вставляється трубка пальника

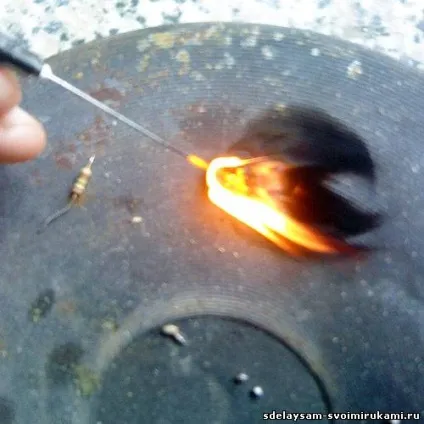

Як пальника використовується звичайний шприц, а саме голка

Для харчування використовується дуже потужне джерело постійного струму, розрахунок напруги 2 вольта на пластину нержавійки, струм не менше 7 А. Струм подається на крайні пластини.
Тепер залишилося найпростіше приготувати розчин. У воду додається звичайна сода в ідеалі краще взяти NaOH (їдкий натрій, каустична сода) але її не так просто знайти, концентрація соди розраховується по Ампераж ток повинен бути в межах від 4 до 6 ампер (для звичайної соди).
Перш ніж збирати установку пам'ятайте, що водень вкрай вибухонебезпечний досить маленької іскри, щоб викликати вибух. Температура горіння водню велика і отже не горючі гази входять до складу повітря сильно розширюються і відбувається дуже сильний хлопок з цієї причини мене два рази глушило на обидва вуха і вирвало дно у трьох пляшок.

Ось і все можна користуватися.

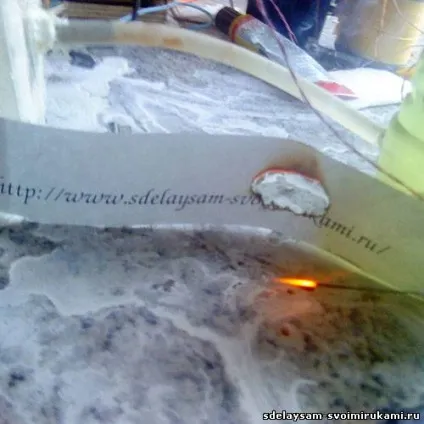

Ось що сталося зі звичайним конденсатором. Гасити пальник краще опустивши у воду, а не виключенням живлення в цьому випадку відбувається вибух.
Повторюся що температура горіння водню близько 2800 град Цельсія отже можна плавити всі метали температура плавлення яких нижча, а саме:

літій
калій
натрій
кальцій
магній
цезій
алюміній
барій
цинк
хром
Марганець
олово
Залізо
кадмій
нікель
мідь
вісмут
срібло
свинець
вольфрам
золото
платина
осмій

Бажаючим повторити успіху!
