Гантельний гриф своїми руками
Привіт всім пікабушнікам!
Я давно хотів купити собі гантелі і почати займатися вранці до роботи. Але коли побачив, що сталевий гриф коштує близько 800 руб в Спортмастере, то у мене дозрів план зробити гриф своїми руками, тим більше працюючи в будівельній конторі матеріали і інструмент для цього у мене був.

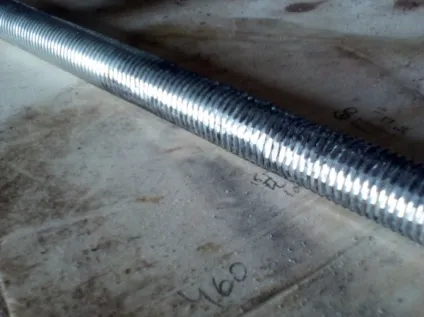

Давно вже на складі пригледів старі шпильки М30. Вони залишилися після одного з об'єктів і лежали без діла. Я довго готувався і сьогодні все таки вирішив.
Модель гантелі в моїй голові виглядала приблизно так
В першу чергу я заїхав в магазин з цвяхами і купив потрібні шайби і гайки. Шайби виявилися якраз такі, які я планував поставити.
Взагалі в планах шайби я хотів приварити з внутрішньої сторони до грифу.
Після заїхав в спортмастер і купив найдешевші млинці 2 по 2.5 і 2 по 1.25. Тобто млинці на одній гантелі будуть важити 7.5кг; плюс сам гриф з шайбами і гайками приблизно 3 кг.
Загалом я купив все, що потрібно і поїхав у вихідний на роботу)
Насамперед треба було вирішити з розмірами. Загальна довжина грифа 470мм. На ручку я залишив 250мм і відстань для млинців з кожного боку по 110мм.

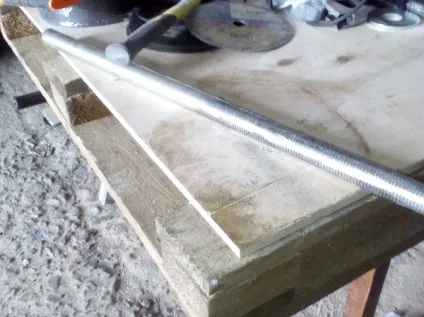

Якщо хто тримав в руках таку шпильку, то знає, що кромки різьблення у неї гострі, а якщо їй ще й займатися, то можна і руки порізати, я вирішив обточити її на шліфувальному верстаті, і заодно вирішити ще одну проблему з гайкою, яка дуже вже просто розкручується. Ось що у мене вийшло:

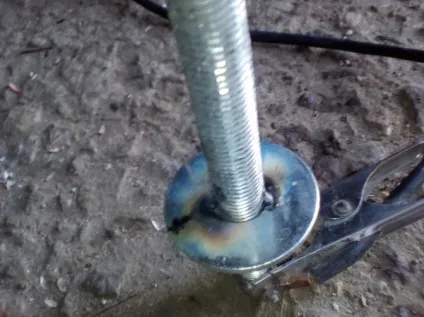

Потім приварив шайби на потрібній відстані від краю. Прошу не лаяти мене за шов. Я не зварювальник.
