Креслення плану фундаменту в ArchiCAD

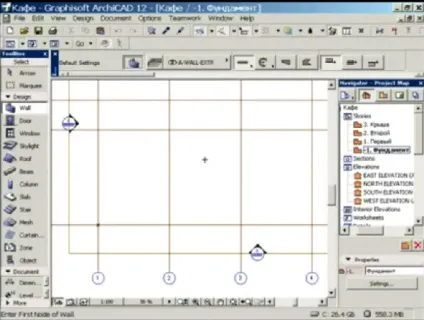

Процес проектування фундаменту в ArchiCAD починається зі створення сітки з осей. Їх ви можете бачити внизу на схемі. Вертикальні осі позначаються цифрами, а горизонтальні - буквами.

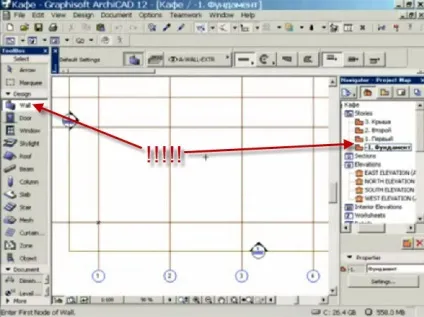

Далі необхідно використовувати інструмент "стіна" - в англійських версіях позначення "
"Wall". Перед цим переконайтеся, що в інструментах виділений поверх саме фундамент.

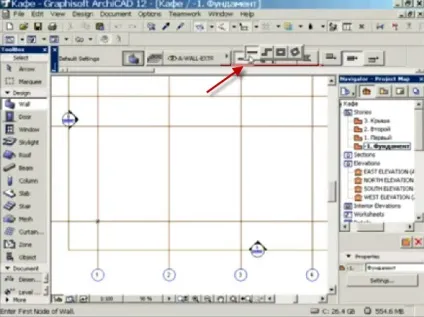

Наступний етап - вибір побудови ліній блоків фундаменту на кресленні. З доступних на інформаційних моделей, для початку, необхідно вибрати інструмент прямокутник, яким можна буде накреслити зовнішні стінки фундаменту.

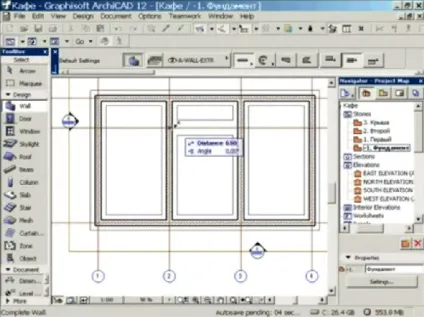

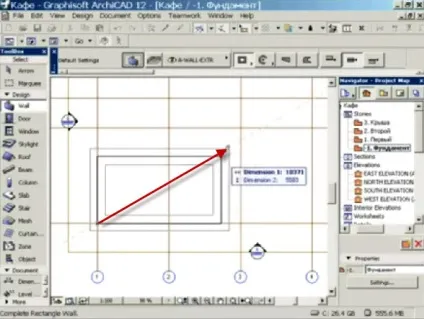

Від лівого нижнього перетину осей тягнемо нагору контур фундаменту (використовуючи інструмент прямокутник). Наступним етапом креслення плану фундаменту в ArchiCAD (АРХІКАД) стане креслення внутрішніх стін (для цього необхідно поміняти інструмент прямокутник з навігаційного меню на пряму).

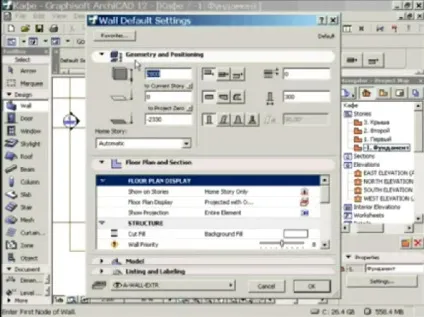

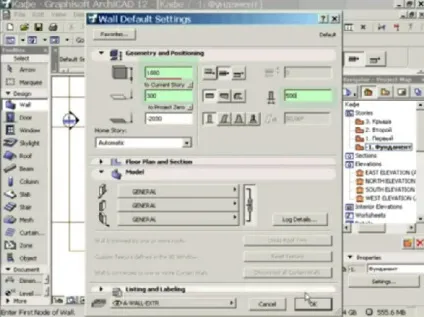

Після цього необхідно накреслити стіни на фундаменті. попередньо налаштувавши інструмент стіни (в цьому прикладі висота стіни 1880 її товщина 500, піднесення над рівнем поверху 300).

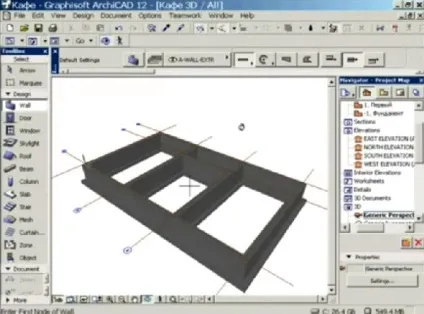

Все налаштоване і тепер, поверх фундаментних плит необхідно накреслити стіни (дивись також креслення стін в Автокад. А також моделювання стін першого поверху в skethup). Використовуючи інструмент АРХІКАД стіна, необхідно навести покажчик на перетин осей і, як описано вище тягнути його в сторону потрібного перетину осей.

Щоб закріпити всі поняття, наведені в цій статті, подивіться урок про креслення плану будівлі в АРХІКАД:
