Технологія каркасно-щитового будівництва відома десятки років і за кордоном і вУкаіни. Вона не втрачає свій сегмент ринку, навпаки - розширює його. Будівництво за даною технологією просте і зручне, майже не вимагає проведення так званих «мокрих» робіт. Невеликі дачні будиночки на 20-50м2 або повноцінні таунхауси, індивідуальні будинки та котеджі - все зводиться за лічені дні, максимум тижня, з мінімальним застосуванням важкої будівельної техніки.

Які сьогодні каркасні будинки вУкаіни?

Якщо врахувати, що в США і Канаді для різних регіонів країни існують різні вимоги до OSB, деревині і інших будівельних матеріалів, то правила, що існують вУкаіни, лише дають стратегія в розвитку даної технології.

Кілька наведених нижче порад допоможуть вам визначити, чи варто взагалі працювати з цією організацією, вибираючи її за підрядника.

підготовка майданчика

Виберіть бажано рівну площадку, без різких перепадів висоти. З майданчика необхідно видалити верхній шар родючого грунту. Видалити сміття і коріння дерев. Якщо в місці встановлення майбутнього будинку є сліди присутності колонії мурах, виїмку ґрунту необхідно провести на глибину не менше 30 см.

Траншея або котлован повинні бути зачищені. Грунт на дні бажано утрамбувати.

Слід пам'ятати про комунікації. Траншею для комунікацій необхідно підняти до рівня підошви фундаменту. Після цього заповнити траншею грунтом і щільно його утрамбувати, зробити піщану підсипку або залити бетоном класу не нижче В7,5.

Під час будівництва необхідно забезпечити відведення опадів з котловану. Для цього повинні бути передбачені дренажні канали. На початку будівництва в зимовий час необхідно простежити, щоб не було промороження грунту на дні котловану або траншеї.

закладення фундаменту

Фундамент для малоповерхового будівництва передбачено:

• фундамент;
• стрічковий;
• стовпчастий
• стовпчастий з ростверком;
• мелкозаглубленний;
• плитний.

Вибираючи параметри фундаменту, необхідно враховувати вимоги СНіП.02.01. Для невеликого будинку відмінним вибором буде мелкозаглубленний стрічковий або пальовий фундамент.

Для розрахунку фундаменту приймаються дані, наведені в таблиці:

Мелкозаглубленний фундамент можна використовувати на непучинистих грунтах, піщаних або скельних грунтах відповідно до СНиП 2.02.01.

При розрахунку і закладення фундаменту необхідно врахувати - максимальна довжина балок перекриття повинна становити не більше 4900мм з навантаженням на перекриття не більше 2,4кПа.

При зведенні будинку на схилі є необхідність кладки ступеневої фундаменту. Мінімальна довжина горизонтальної ділянки складає 600мм, перепад висоти між сусідніми ділянками фундаменту - не більше 600мм.

При влаштуванні пальового або стовпчастого фундаменту відстань між сусідніми елементами не повинно перевищувати 3,5 м.

Якщо на ділянці є ймовірність зсуву грунту, при проектуванні фундаменту необхідно врахувати конструктивні заходи для зменшення впливу грунту на конструкцію будинку.

Пристрій підпілля і основи підлоги

Для каркасних будинків влаштовують підлогу по грунту або навісний підлогу з вентильованим підпілля.

Товщина стін підвалів і Подолу при стрічковому фундаменті вибирається згідно з таблицею:

Пол по грунту НЕ буде несучою конструкцією фундаменту. Для організації статі необхідно вибрати надлишок грунту. Організувати підсипку товщиною 100мм з щебеню чи піску. Пісок повинен використовуватися крупнозернистий.

Підставою для підлоги по грунту служить монолітна бетонна плита. Товщина плити повинна становити від 50мм.

Для укриття грунту в підпіллі навісного статі використовують шар асфальту товщиною від 50мм. Для приховування бетонної плити підпілля використовується рулонний гідроізоляційний і покрівельний матеріал.

Для відведення грунтових вод обов'язково розраховувати дренажну систему. Вона здійснюється за допомогою дренажних труб і пристрої дренажного шару. Дренажні труби укладають по периметру фундаменту із зовнішнього боку. Як доповнення, труби можуть бути поклажі нижче плити підлоги.

Зведення стін, пристрій каркаса

Зовнішні стіни повинні відповідати вимогам СНиП по захисту від проникнення атмосферних опадів, конденсату і водяної пари, захист від зовнішнього шуму або його придушення до нормального рівня. Внутрішні перегородки повинні забезпечувати ізоляцію звукового шуму.

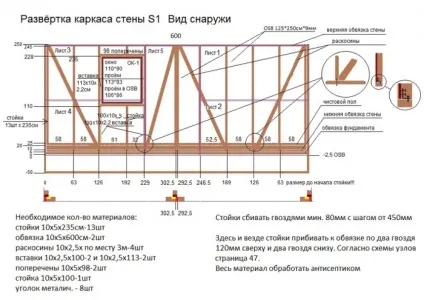

Каркас щитового будиночка складається з вертикальних стійок і горизонтальної обв'язки - нижньої і верхньої. Додатково монтуються перемички над дверними і віконними прорізами.

Стійки монтуються на нижню горизонтальну обв'язку. Всі вертикальні стійки повинні бути цільними і безперервними по висоті поверху, допускається зміна висоти стійок у прорізів. Стійки необхідно забезпечити косоурами і додатковими зв'язками. Для цього використовується дошка перетином не менше 18х88мм, яку кріплять під кутом в площині стійок каркаса. Вони не повинні заважати кріпленню обшивки каркаса.

Верхня обв'язка повинна складатися мінімум з двох дощок товщиною 38мм. Спирається крокв бажано здійснити в межах вертикальних стійок ± 50мм.

Для зведення стін повинна використовуватися деревина хвойних порід 2-го і вищого сорту відповідно до ГОСТ8486.

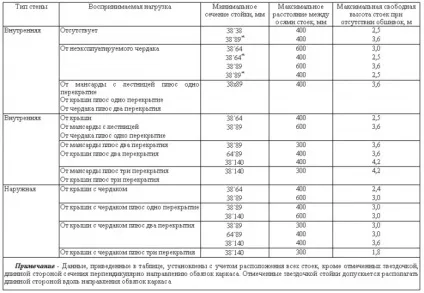

Крок і перетин стійок вибирають з таблиці і розраховують в залежності від висоти і маси будинку і переданих на них навантажень. У таблиці наведено мінімальні вимоги до параметрів стійок.

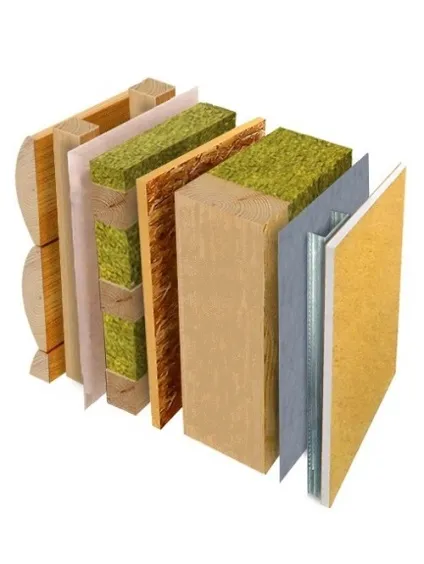

Обшивка стін із зовнішнього і з внутрішньої сторони виконується з жорстких матеріалів. Вона також забезпечує просторову жорсткість всієї будови і служить для подальшої обробки стін.

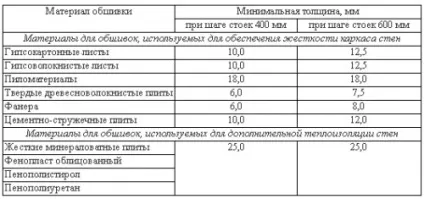

Товщину матеріалу для виконання обшивки вибираємо з таблиці:

Як утеплювач для каркасних будинків рекомендується використовувати рулонну або плитную теплоізоляцію з теплопровідністю не більше 0,1 Вт / м * С. Насипні матеріали використовувати тільки для горизонтальних площин.

Залежно від необхідної товщини теплоізоляцію укладають двома варіантами:

1. між стійок каркаса з подальшою обшивкою;

2. між стійок каркаса і, при необхідності, додатково з зовнішнього боку стіни.

Додатковий монтаж теплоізоляції проводиться в тому випадку, якщо основний шар не забезпечує необхідну товщину теплоізоляційного шару. В якості другого шару теплоізоляції рекомендується використовувати матеріали жорсткого типу.

Пристрій перекриття та покрівлі

Основними елементами перекриття є: каркас, підшивка стелі, під чистове оздоблення стелі, теплоізоляції і настилу горища.

Для монтажу каркасу перекриттів використовується стругана деревина хвойних порід не нижче 2-го сорту. Всі використовувані пиломатеріали повинні відповідати вимогам ГОСТ 8242-88.

Каркас перекриття складається з декількох основних елементів:

• прогони - головні балки, використовуються при двопрогонової схемою спирання;
• балки перекриття - спираються на стіни або прогони, передають навантаження стелі на каркасні стіни;
• обв'язувальні балки - балки утворюють обв'язку каркаса, і передають навантаження від прогонів і балок перекриття на стіни будинку

Жорсткість конструкції забезпечується підшивкою стелі і настилом горища.

Згідно правил крок між балками необхідно встановлювати не більше 600мм, при цьому величина прогину балки посередині повинна складати не більше 1/360 прольоту в світлі.

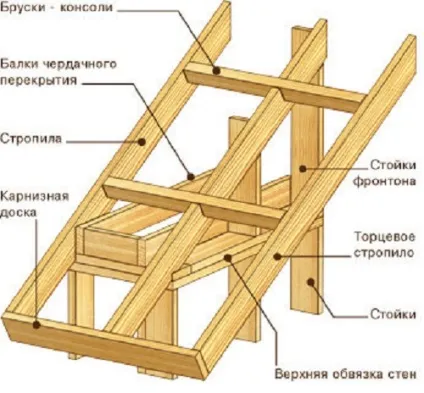

У більшості випадків для каркасних будинків використовують подвійні покрівлі. Каркас покрівлі включає: крокви, балки перекриття і коньковую балку. Крокви нижньою частиною спираються на верхню обв'язку стін, верхньою частиною з'єднуються між собою, вони також можуть спиратися на коньковую балку.

Залежно від покрівельного матеріалу вибирають обрешітку крокв і, відповідно, заходи по організації вентиляції горища та підпокрівельного простору.

Напевно, найкращим рішення для зведення невеликого дачного будиночка, буде виконати роботи самостійно. Навіщо купувати готові, і не завжди вдалі, але дорогі, проекти каркасно-щитового будиночка, якщо такий можна розробити самостійно. Побудувати щитової будиночок своїми руками - витівка не дуже складна і під силу навіть початківцю будівельнику. Адже строгих будівельних норм немає, а правила, ми соблюдем.
