Фундамент палі своїми руками

Звести будинок на неміцною грунті завдання їх легких. Але, якщо ви не плануєте підвальне приміщення, то фундамент палі стане для вас цілої знахідкою. Зауважте, просту палю можна зробити і своїми руками, не витрачаючись, при цьому, на дорогі будматеріали. Розглянемо основні принципи створення і установки паль.

Особливості пальового фундаменту

Паля має вигляд масивного стрижня, яка потім угвинчується, забивається або вдавлюється в викопану невелику ямку (свердловину). Вагова навантаження від будинку, причому, паля передає на міцну частину землі, в тому числі і за допомогою сил тертя бічними стінками. Висячими палями називають такі палі, які тільки за рахунок сили тертя бокових стін і тримаються в землі.

Фундамент пальового типу має ряд прекрасних якостей. Земляні роботи зведені до мінімуму, котловани не потрібні. Що, в свою чергу, означає, що ніякої техніки для даних робіт не знадобиться. До того ж, встановлювати палі можна навіть в зимовий період. Та й коштують вони значно менше, ніж монолітний, стрічковий або інший фундамент. Але найголовніше - це та якість, з яким паля впирається в землю, остання, причому, може бути навіть болотом.

При слабо-несе грунті все навантаження від будівлі паля передає на щільні шари землі. Вони, як правило, знаходяться глибоко, тому паля занурюється в землю до двох і більше метрів.

Якщо ж земельна ділянка досить міцний і сухий, земля має малу пучинистом, то вся трудомісткість робіт взагалі зведена до мінімуму.

Палі для слабо-несучої грунту

Вибираємо тип паль

Палі діляться на забивний тип, набивної і гвинтовий.

Забивний тип паль використовується рідко при будівництві приватних будинків. Все через будівельної техніки, найняти яку досить дорого.

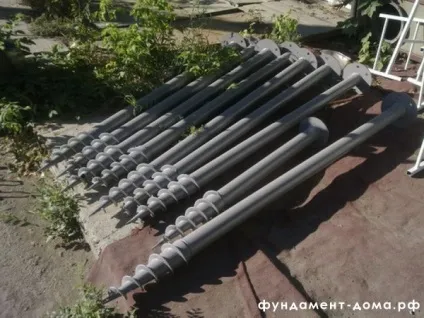

Гвинтовий закручується прямо в землю, потрібно або спеціальна техніка, але простіше обійтися помічником. Часто використовується в будівництві заміських будинків.
Буронабивні палі будуть найпростішим рішенням. Тим більше, для організації робіт тільки своїми руками, цей тип підійде більше за інших. Робляться вони прямо в землі, що не вимагає транспортних витрат, і додаткових робіт по їх установці, пов'язаних з довжиною і вагою куплених паль.

Буронабивної тип паль

Установка буронабивних паль має певну послідовність дій

Ручним буром бензинового типу, иль електричним буром робимо свердловини, діаметр яких 30 см, глибина до 5 м.

Необхідно враховувати, що розширивши підошву фундаменту, ви підвищите несучі властивості палі в рази. Для цих робіт є спеціальні бурові головки різних моделей. Всі вони у вільному продажі на будівельному ринку.

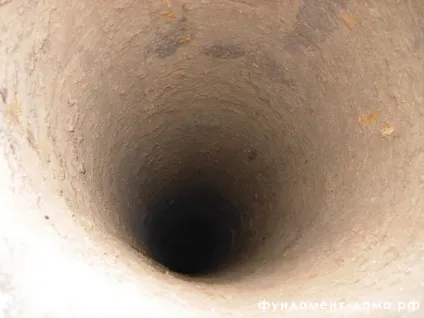

Свердловина для палі

Довжина палі повинна виходити з певних завдань

а) пройти товщу промерзання землі, як мінімум це 0,5 м;

б) пройти всі слабкі верстви землі і спертися на щільний шар грунту.

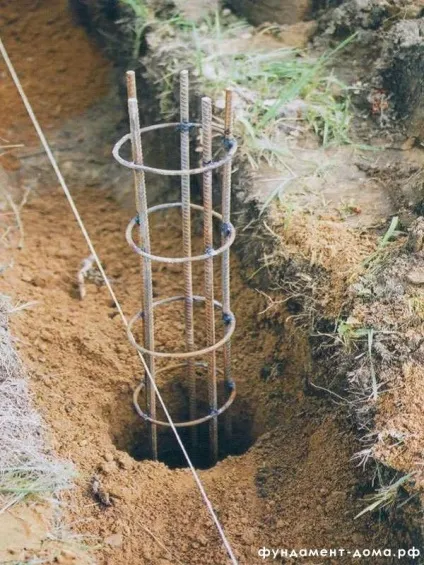

Паля своїми руками

Пристрій опалубки палі

Якщо земельна ділянка має сипучу грунт, то треба з пари шарів руберойду виготовити трубу, яка підходить по діаметру до свердловини, але довше на 25см. Дана штука буде опалубкою, яка треба буде опустити в свердловину. Азбестоцементна трубка так само відмінно зіграє роль опалубки.

Без опалубки розчин бетону частково просочиться в землю, в тому числі, деякі компоненти з бетону так само вийдуть, що значно знизить міцність палі. Шорстка поверхня такої палі розламався при пересуванні грунтів і не вистоїть і року, а розширюється волога в зимовий період доб'є таку палю остаточно.

При щільному земельній ділянці допустимо обійтися без опалубки, буде досить і установки її в одній лише оголовке палі.

Приклад опалубки для палі

Армування майбутньої палі

Без армирующего каркаса міцність палі буде настільки низькою, що не варто про це й думати. Тим більше, що бетон працює на стиск, але не розтягнення. А грунт при замерзанні і відтаванні буде її відтягувати на всі боки. Тим більше, при весняних зсувах ґрунту на бетонну палю так само виявляється значне навантаження.

Для арматури нам вистачить 4 стрижнів 8мм. Стрижні треба об'єднати за допомогою хомутів. Готову армуючої конструкцію укладаємо в свердловину до самого дна. Зовні наша конструкція повинна підніматися на висоту ростверку -3 см. Арматура при заливці бетону повинна зникнути з під погляду повністю. Проміжок між стінками свердловини і арматури повинен бути 5 см.

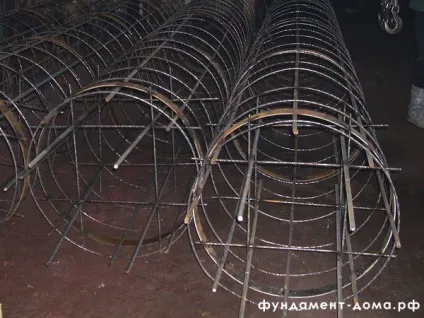

Приклад армування для палі

Заливаємо бетон в підготовлену опалубку

Розчин цементу заливаємо шарами по 50см, ущільнювати слід вібратором, бульбашки повітря прибирати штикуванням. Перерви при бетонуванні палі неприпустимі, тому що необхідний цілісний моноліт, різні холодні шви є майже тріщинами, тому що в цьому місці бетон погано зчеплений, що буває при перервах в роботі.

Застосовує важкий тип бетону з кварцовим піском - наповнювачем, в тому числі, щебеню з гірських твердих порід з фракцією до 2см.

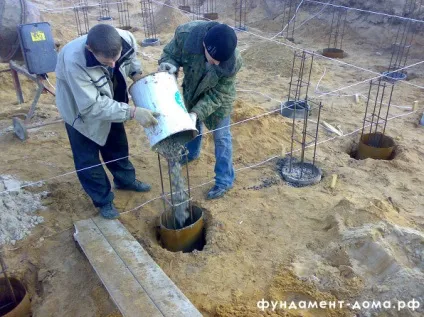

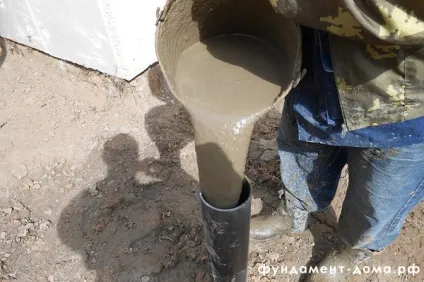

Заливаємо розчин бетону в опалубку

Ростверк пальового фундаменту

Ростверк це своєрідний стрічковий фундамент, який з'єднує верхівки паль. Він буває заглибленого типу і не заглибленого.

У той же час, ростверк це головна складова при створенні пальового фундаменту своїми руками. Щоб зробити заглиблений, иль частково заглиблений ростверк, потрібно викопати траншею між оголовками палі, які повинні повторювати периметр будівлі, а так само повинні бути розташовані під несучими стінами всередині конструкції майбутнього будинку. Траншею заповніть піском і утрамбувати його. Зверху піску зробіть шар щебеню. Поверхня підсипки повинна бути приблизно на одній висоті з верхівками паль.

Необхідно застелити щебінку полотном руберойду і зробити опалубку. Причому, як можна міцніше, щоб бетонна маса її не виказуючи. Потім, необхідно виготовити армирующий каркас для ростверку, з'єднавши його з випусками каркаса паль. Потім, виробляємо заливку бетону і ущільнюємо за допомогою вібратора.

Ростверк незаглибленного типу робиться точно так же, але без траншеї. Безпосередньо на поверхні підготовленого майданчика робимо опалубку. В опалубці треба зробити піщану подушку, потім все в точності, як і з ростверком заглибленого типу.

Відстань між грунтом і самим ростверком закриваємо за допомогою вимощення. Навантаження будь-які вона не витримає але послужить прекрасною перешкодою для вітру, сміття, снігу і так далі.

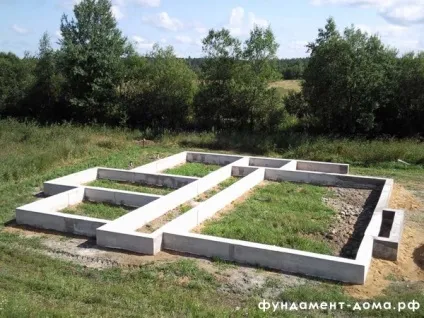

Заглиблений тип ростверку

Два важливих моменти

Бетон, як відомо, працює тільки на стиск, але до розтягування і розширенням він проявляє велику слабкість. Будь вигин, варто зауважити, так само є розтягнення або стиснення. З цієї причини, виробляючи армування, особливу увагу треба приділити проміжку між палями, а саме, нижньому боці розтягнутого типу. Щодо поверхні паль, так само приділіть увагу.

Безпосередньо бетон, застигає дуже тривалий термін, до одного місяця. Але протягом першого тижня він вже набирає дві три міцності. Завчасно ростверк навантажувати не можна. Кращим виходом буде вичікування місяці, після якого всі конструкції досягнуто максимальної своєї міцності, а значить, надійності.

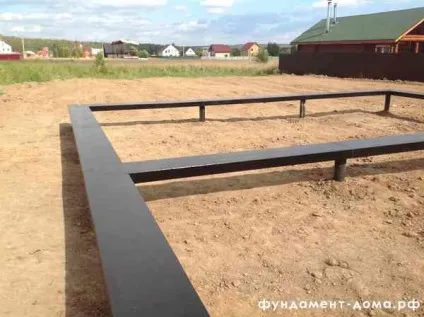

Чи не заглиблений ростверк, над землею

Зауваження щодо пальового фундаменту

Процес установки і створення паль своїми руками вимагає наявності деякого досвіду в цій галузі. Так як це найвідповідальніший момент при будівництві будинку, то, ймовірно, краще найняти одного, максимум двох досвідчених робітників. Найкраще, якщо ви їх знаєте особисто, або ваші друзі.
