Фронтон двосхилим даху своїми руками розрахунок, пристрій та ін
Фронтон вдає із себе верхню частину фасадної стіни між скатами покрівлі. Його розташовують між скатами даху. Існують різні варіанти виконання фронтонів:
- Килевидная форма. Він виглядає як перевернутий кіль корабля. Прийшов до нас з давньоукраїнського зодчества.
- Лучкова форма. За формою схожий на дугу або натягнутий лук.
- Напівкругла форма. Завершується напівциркульним.
- Перерване форма. Вставка вікна перериває горизонтальний карниз. Якщо його немає, то фронтон розташовують на колонах. Він носить назву полуфронтона. Його роблять у формі Щипца за умови, що карниз повністю відсутня.
- Розірвана форма. У утворився вільному просторі нагорі даху розміщують п'єдестал для прикрас: наприклад, погруддя або ваз.
- Раскрепованним форма. Передбачає наявність розкрепівок, які є виступаючими вперед частинами.
- Самцовая форма. Складають з колод в формі трикутника, який виступає як продовження торцевої стіни.
- Ступінчаста форма. Передбачається наявність ступенів, стають менше при русі наверх.
- Трапециевидная форма. Виконаний у вигляді трапеції.
- Трикутна форма, що нагадує трикутник.
Основні методики виконання фронтону:
- Дерев'яні будинки припускають пристрій конструкції фронтону з дерева. Як матеріал підійдуть дошки (товщина - 3 см). Їх укладають горизонтальним чином, розміщуючи в межкровельном просвіті. Обробляють такі фронтони за допомогою фасадної штукатурки або декорують листовими матеріалами - наприклад, сайдингом.
- Підсобні або неопалювані приміщення дозволяють організовувати фронтони у вигляді рамкової конструкції, виконаної з металевої сітки. Для цього збирають каркас з куточків, які приварюються або механічно закріплюються на сітці-рабице. Такий фронтон простий, швидкий і дешевий у виготовленні, але він не здатний захищати від поганих погодних умов.
- При малому ухилі покрівлі в приватному будівництві використовують для оформлення фронтонів оздоблювальні матеріали - сендвіч-панелі і металлосайдінг. Застосування цих матеріалів забезпечить протистояння кліматичним умовам і має гарний естетичний вигляд. Але мінусом такої конструкції є її невелика міцність. Є можливість пошкодження або поломок при роботах на мансарді.
- Також іноді фронтони викладають з цегли. Плюсом такої конструкції є надійність і довговічність. Додаткової обробки не буде потрібно, якщо використовувати фасадні цегляні блоки.
Висота і форма
Для пристрою фронтону підійдуть такі матеріали, як дерево, пеноблок, цегла.
Перед початком робіт необхідно визначити, який заввишки і формою буде володіти зводиться фронтон. У місці кріплення вершини фронтону необхідно встановити щоглу. Монтують її в вертикальному положенні. Після цього натягують шнур з капрону від вершини щогли вздовж сторін і закріплюють в натягнутому стані. Далі переходять до пристрою фронтону.
При складанні проекту будинку можна підібрати будь-яку висоту для фронтону. Якщо ж зведення відбувається на вже змонтованої покрівлі, то висота буде залежати від горищного приміщення. Висоту фронтону для житлового будинку роблять не більше 0,7 метра за умови відсутності горища. Якщо ж горище є житловим і на ньому можлива установка мансардних вікон - 0,8-1 метр. При влаштуванні повнорозмірного фронтону висота визначається в межах 1,4-1,5 метра. Кращим варіантом вважається вибір фронтону з параметром висоти 2-2,1 метра, що є максимально ефективним і функціональним.
На стіни фронтону впливають навантаження, які залежать від типу покрівельного покриття, швидкісних характеристик потоку вітру, висоти, особливостей регіону будівництва.
При розрахунку фронтону враховують всі геометричні показники і особливості конструкції. Вони знадобляться для обліку допустимих навантажень від зовнішніх факторів. Фронтон повинен сприймати аеродинамічний коефіцієнт навантажень рівний 0,7.
Фронтон - великий і крихкий елемент. При неправильної обшивці можуть утворювати тріщини, що згодом призведе до небажаних обвалень щипцевих стін. Це може статися також і через неправильно проведених розрахунків.
Дуже важливо провести роботи по зміцненню фронтону, щоб міцно його зафіксувати. Для забезпечення додаткової жорсткості фронтону проводять такі роботи:
- Зводять розділову стіну мінімальною товщиною 24 см, зберігаючи її перпендикулярність щодо щипцевій стіни. Роблять це з внутрішньої сторони.
- Зміцнюють за допомогою пілястр і колон.
Споруджують залізобетонні рами, які армують за допомогою чотирьох стрижнів з діаметром 10 мм. При цьому в перетині рама повинна бути 250 см.
Розрахунок і зведення фронтону з цегли
Для простої двосхилим даху спочатку встановлюють фронтони з обох сторін будівлі. Далі спирають крокви, використовуючи в якості несучої основи монтаж масивного мауерлатного бруса. Він виготовляється з деревини твердої породи. Перетин такого бруса зазвичай становить 10х10 см. Перед установкою його необхідно обробити антисептиками.
Першочергове зведення фронтону для двосхилим даху полегшує роботи з покрівлею в порівнянні з чотирьохскатними дахами, де попередньо зводять кроквяну систему, але може викликати складності при симетричному проведенні робіт.
При зведенні фронтону з цегли, має стандартний розмір, потрібно 35 штук на квадратний метр. Якщо враховувати підгін, то і всі 40. Що стосується ваги цегли, він варіюється в межах 2,5 - 7 кг, що залежить від товщини і типу. Щоб полегшити конструкцію, краще вибирати саман - це дозволить знизити навантаження на перекриття.
Сучасний будівельний ринок пропонує різноманітну продукцію. Існують в цьому асортименті і блоки, які мають зовнішню глазуровану обробку. Завдяки такому рішенню, необхідність в додатковому декоруванні відпадає. Це дозволить уникнути додаткового навантаження.
Перед початком робіт найкраще створити невеликий проект на папері. Продумати, де необхідно передбачити віконні прорізи і слухові отвори. Це дозволить заздалегідь розрахувати необхідні параметри, передбачити установку перемичок і правильно визначити кількість цегли. При цьому потрібно пам'ятати, що велика кількість отворів вплине на посилення вітрового навантаження на фронтон.
Кладку фронтонів необхідно виконувати наполовину цегли. Щоб зміцнити конструкцію, якщо використовується велика площа верхньої частини, нижні ряди армують за допомогою сталевих стрижнів, розташовуючи їх з внутрішньої сторони. Потім проводять заливку бетоном. Але треба зазначити, що такий спосіб збільшить вагу фронтону. Щоб цього уникнути, можна зміцнити протяжні фронтони, звівши з боку горища додаткову стіну-розпірку.
Розчин для кладки замішують, використовуючи цемент і пісок в співвідношенні 1: 3, щоб вийшла в'язка консистенція. Виконувати роботу слід рядами, проміряти кожен рівень і затираючи шви на останньому етапі. Щоб фронтон вийшов симетричним, необхідно витратити багато сил і уваги, перевіряючи кожен цегла по схилу і рівню. Для обрізання кутів цегли до потрібних розмірів використовують болгарку. Після закінчення робіт утворилися зазори оформляють за допомогою декоративних планок або інших дизайнерських елементів.
Щоб забезпечити тепло і красу всередині приміщень, фронтони утеплюють. Така процедура може бути поєднана з утепленням і гідроізоляцією даху після того, як змонтована крівля. Для красивого зовнішнього рішення фасаду підійде штукатурка, сайдинг і сендвіч-панелі. Іноді вдаються до декорування за допомогою дерев'яних планок або пластикових панелей.

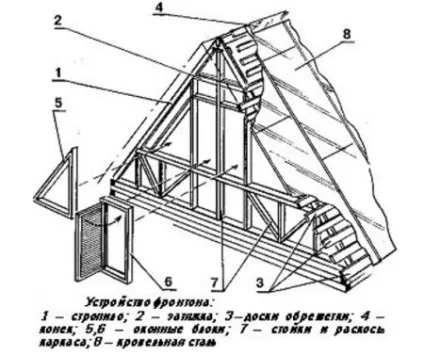

Фронтон будинку з дерева
Починати роботи потрібно з кріплення дощок до торцевій стороні крокв, застосовують для цього цвяхи. Найкраще підійде лобова або карнизна дошка. При цьому першу закріплюють на торцях крокв, а ось карнизная дошка кріпиться в пази на кроквах.
Будь-який матеріал кріплять безпосередньо на обрешітку. Мелкоячеистая решітка в зазорах дозволить уникнути проникнення комах, птахів або дрібних тварин в підпокрівельний простір.

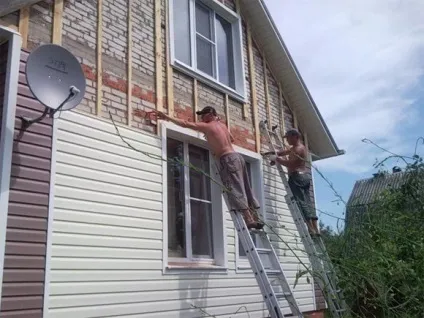

Для обшивки фронтону більше підійдуть матеріали, які мають лакофарбове або полімерне покриття. Можливе використання сайдинга, софітів або профнастилу.
Парооізоляцію прокладають під внутрішню обшивку. Це дозволить забезпечити накопичення конденсату безпосередньо на плівці. Для запобігання накопичень вологи роблять вентиляційний зазор. Він допоможе зробити циркуляцію повітря безперервної.
