Фотоhack e15 - як зробити монокль своїми руками
Монокль - це об'єктив, що складається тільки з однієї лінзи - меніска. Ми вже говорили про це коротко в рубриці "Хвилина про фото". Сьогодні ж я спробую пояснити, яким чином можна зробити монокль своїми руками і на що потрібно звертати увагу в процесі складання.
Спочатку монокль робився з підручних засобів - наприклад, для цих цілей чудово підходив лист картону, згорнутий в тубус, і скло для окулярів. Як діафрагми служив аркуш паперу, який розташовувався безпосередньо перед лінзою.
Такі конструкції, як правило, були складними в створенні, крихкими і ненадійними в експлуатації і мали масу недоліків - наприклад, з діафрагмою вгадати було архіскладно. Тому з часом прижилися зовсім інші конструкції - це однолінзовий об'єктиви, які створювалися на базі промислових, серійних зразків. Природно, що для настільки варварського поводження з оптикою варто підбирати старі, недорогі об'єктиви.

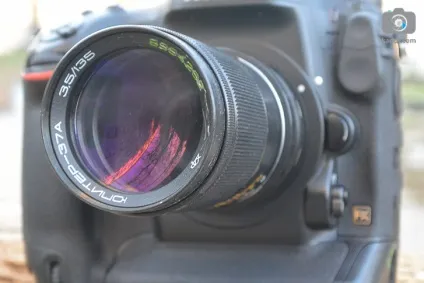

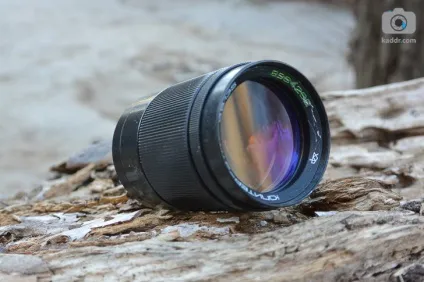

Саме до відгомонів радянських часів і відноситься наш "Юпітер 37А" з фокусною відстанню 135 мм і F3.5. Приступаючи до створення, варто пам'ятати, що після переробок фокусна відстань не змінюється. Тому потрібно спочатку визначитися, що ви хочете знімати.
В першу чергу варто приготувати робоче місце. В процесі роботи нам знадобиться м'яка ганчір'я, кілька аркушів паперу або газети, маленька плоска викрутка і терпіння на годину. До речі, не варто нехтувати радою щодо буагі - справа в тому, що внутрішня частина об'єктива рясно змазана, і я сумніваюся, що ви сильно зрадієте, коли будете відтирати робоче місце.
Після всіх приготувань можна приступати до роботи. Перевагою "Юпітера" перед тими ж "Геліос" служить байонетное кріплення типу Nikon, тому ніяких додаткових милиць не буде.

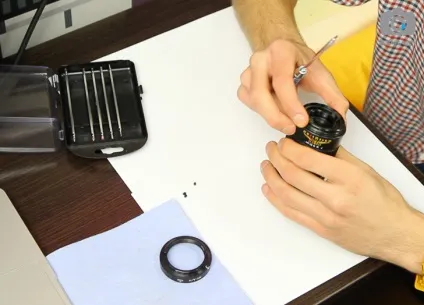

Спочатку приступаємо до розбирання задньої частини об'еківа. Викручуємо три маленьких болтика і знімаємо байонетное кільце. Після цього отримуємо доступ до задньої частини.

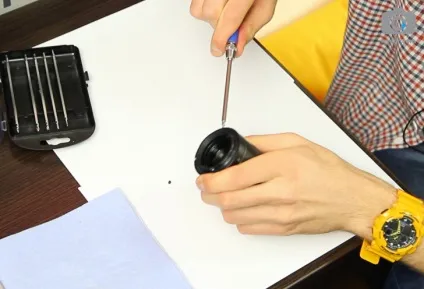

Тепер нам потрібно відкрутити задній блок лінз. Для цього необхідно зняти кільце фіксації. На цьому етапі варто уважно придивитися - там їх два. Те, що більшого діаметру, відповідає за кріплення діафрагми, закручено дуже туго і виконує важливу для нас роль - не дає пелюсток розсипатися. Трохи нижче - мале кільце, яке знаходиться прямо над лінзою. Без проблем зміщуємо його викруткою і відкручуємо проти годинникової стрілки. Після цього виймаємо задню лінзу.
Тут варто пам'ятати про один дуже важливий момент - якщо ви викруткою через недбалої роботи подряпаєте лінзу - нічого страшного. Але якщо ви поставите глибоку подряпину (так, прямо до білого металу) на внутрішній стороні корпусу - це загрожує появою сонячних зайчиків. Тому, помітивши таку помилку, не полінуйтеся і потримайте подряпину над свічкою - кіптява просто Зачерне вада.
Після того як ми вийняли єдину лінзу з хвостової частини, можемо ставити на місце байонетное кріплення і переходити до передньої сторони. Тут можна зіткнутися з невеликими труднощами.
Справа вся в тому, що кільце з написами, яке перегороджує доступ всередину, не має ніяких пазів, а на додачу до цього деякі екземпляри затягнуті «на століття». Варто також пам'ятати, що перед нами - передній полуменіск, який не можна дряпати.
У моєму випадку я просто упер викрутку в проріз букви і акуратно зрушив кільце. Після цього продовжив маніпуляції.
Відразу за «брендованим» кільцем знаходиться ще одне - що фіксує. Правда, воно має паз для викрутки, тому зняти його не складає великих труднощів. Відразу за ним - полуменіск, який нам і потрібен - акуратно виймаємо лінзу і відкладаємо в сторону.

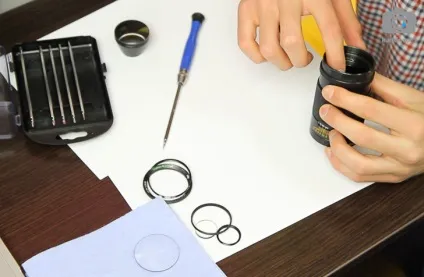

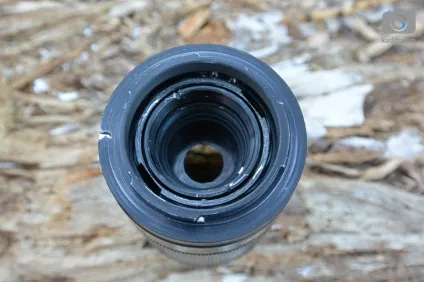

Далі - ще одне фіксує кільце і лінза досить незвичайної форми. Виймаємо все це щастя - і отримуємо порожній корпус з діафрагмою всередині.
Підходимо до етапу складання.
Протираємо ганчіркою передню лінзу, перевертаємо її так, щоб увігнута частина дивилася назовні, і встановлюємо її в корпус. Прикручуємо фіксуючим кільцем - і на цьому монокль можна вважати готовим. Правда, я ще вирішив прикрутити і брендоване кільце, але, по суті, це не грає абсолютно ніякої ролі - досить переконатися, що фіксатор утримує лінзу правильно, рівно і нерухомо.

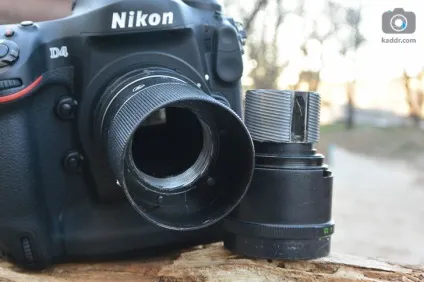

Монокль зібраний. Але користуватися ним ще не можна.
Причина проста - коли ми виконували маніпуляції з лінзами, ми змінили відстань груп лінз до матриці, тому фокусування буде просто не адекватна. Для того щоб все було добре, варто просто додати кілька подовжувальних кілець - про них ми говорили тут. Підбір необхідної відстані здійснюється "на око" - як правило, необхідно від одного до трьох сантиметрів у залежності від того, яким фокусною відстанню має об'єктив.

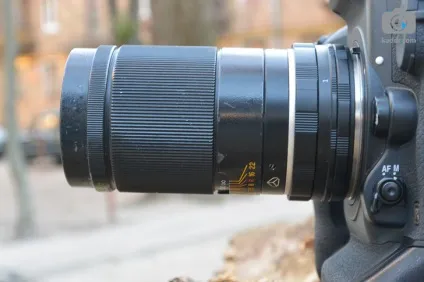

Але тепер саме час згадати про планках, які ми відкрутили на самому початку. Їх першочергове завдання - фіксувати передню частину об'єктива, в тому числі і при прикритті діафрагми. Я ж навмисно прибрав фіксатор, отримав більш гнучку систему наведення на різкість.

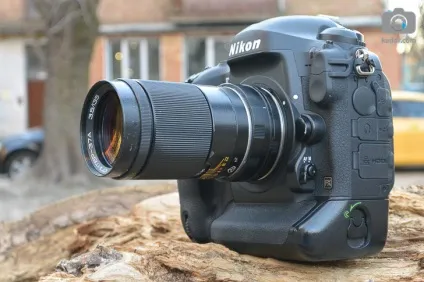

Встановивши макрокільця в 1 см і отримавши відмінну фокусування від 1,2 м (як заявлено в ТХ самого об'єктива), я можу руками трохи відкрутити передню частину свого монокля, тим самим відсунувши єдину лінзу від площини матриці - і, згідно з фізики, отримую можливість фокусуватися на ближчих предметах. Правда, тепер, при зміні діафрагми, мені потрібно однією рукою утримувати передню частину об'єктива, але від цього я абсолютно не страждаю.
Варто пам'ятати, що монокль - це стовідсотково мануальний творчий об'єктив, який має свої плюси і мінуси, а також свої особливості експлуатації. Але про все це ми поговоримо в наступному випуску фотохака.
