Фазорасщепітель нб-455а

Призначений для формування фази з метою перетворення однофазного напруги контактної мережі в 3-х фазна напруга живлення ланцюгів допом-них машин.

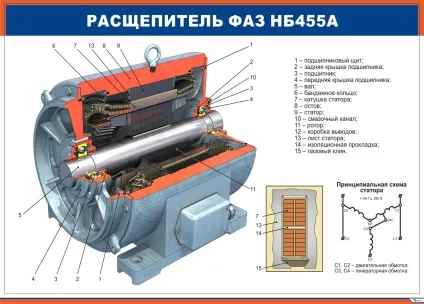

Складається з статора, ротора, двох підшипникових щитів.

Статор - складається з литої чавунної станини в яку запресований сердечник, сердечник шихтованний з листів електротехнічної сталі, має 60 пазів в яких покладена трьох фазна обмотка з'єднана в НЕ семерична зірку. Лобові частини обмотки кріпляться до станини спеціальним бандажним кільцем для підвищення вібростійкості.

Ротор - складається з вала, на який напрессован шихтованний сердечник. Обмотка осердя короткозамкненими алюмінієве «біляче» колесо. Сердечник від проворота зафіксований шпонкой на валу. Ротор обертається в шарикопідшипниках встановлених в підшипникових щитах. Підшипники закриті внутрішніми і зовнішніми зовнішніми кришками у яких в місці контакту з валом зроблені виточки виключають витікання мастила з спец. капсул. В капсули заправляється 300гр. Мастила через отвір у зовнішній кришці. У підшипникових щитах є вентиляційні вікна, а усередині корпусу зроблені направляючі воронки. Фазорасщепітель встановлений в БСА-1.

Для запуску фазорасщепітеля необхідно всередині статора створити вращающее магнітне поле. ОСН (обмотка власних потреб) видає тільки 2 фази і при підключенні фазорасщепітеля до них всередині виникає змінне магнітне поле, яке наводить в роторі знакозмінні сили, через що ротор не може розкрутиться.

Для створення крутного магнітного поля необхідно підключити третю обмотку до однієї з фаз через активний опір. При цьому в цій обмотці відбудеться зсув фази тобто на деякий кут в порівнянні з струмом в рухових обмотках МС1, МС2, цього буде достатньо для розгону фазорасщепітеля без навантаження.

Мал. Схема роботи фазорасщепітеля фаз

При досягненні 1380об / хв спрацьовує ППРФ-300 (панель пуску расщепителя фаз) яка відключає контактор 119 тобто в фазорасщепітеле продовжують отримувати харчування тільки рухові обмотки. Оскільки ротор розкрутився то наводиться ЕРС в ньому буде достатньо для підтримки обертання. Струм протікає по стрижнях ротора наводить навколо них своє магнітне поле яке обертається разом з ротором. Це магнітне поле з обертовим магнітним полем статора перетинають витки генераторної обмотки наводячи в ній ЕРС зрушену приблизно на 90º по відношенню до напруги ОСН. В результаті допоміжні машини отримують харчування перша і друга від ОСН третя фаза від генераторної обмотці фазорасщепітеля. Для отримання трифазного семерична системи напруги обмотки фазорасщепітеля виконують з різною кількістю витків. В результаті генераторная обмотка видає таке ж напруга як і ОСН.

Будь-асинхронний двигун може працювати в ролі фазорасщепітеля, але тільки після запуску. Чи не семерична напруга недолік фазорасщепітеля так як у всіх допоміжних машин однакову кількість витків в обмотках.
