Фановий стояк в приватному будинку як правильно змонтувати труби і забезпечити вентиляцію

У другій половині XIX століття у великих містах української Імперії, за прикладом Західної Європи, стали будувати системи видалення нечистот. Зразком послужили передові на той час розробки французьких інженерів, а трубопроводи в будівлях, що відводять стоки від сантехнічних приладів, стали називати на галльський манер «фановими» (fange - бруд). Згодом основним став латинізований термін «каналізація», витіснивши раніше прийняту атрибуцію. Лише мореплавці продовжували називати фанової стічну систему від гальюнів і камбуза. Сьогодні термін «фановий» знову входить в моду, будучи повним синонімом звичного слова «каналізаційний». Фановими називають головним чином основні магістралі в будинку, мають діаметр 110 мм. Особливо полюбили куртуазні архітектори і модні будівельники формулювання «фановий стояк».

Фановий або каналізаційний стояк (вертикальна магістраль) в будівлі служить для поверхового збору стоків від горизонтальних трубопроводів. Що потрібно знати про каналізаційному стояку людині, яка будує власний будинок?

Канули в лету часи чавунної, керамічної і азбестоцементної каналізації. Настала ера пластика: зручний в роботі, має малу вагу, недорогий. Найкраще співвідношення ціна / якість / зручність монтажу мають ПВХ-системи з гумовими ущільнювачами, що забезпечують належну герметичність. Необхідно врахувати, що труби розраховані на різну експлуатаційну температуру. Дешеві вироби не призначені для гарячих стоків від пральних і посудомийних машин (90ºС), для підключення подібних приладів слід застосовувати відповідні труби.

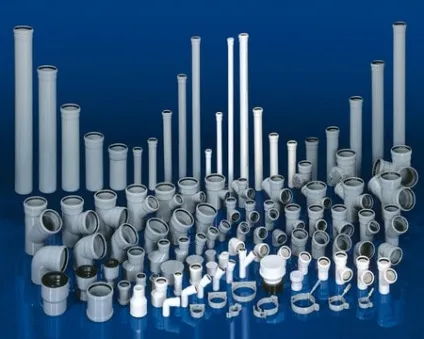

Велика розмаїтість труб і фасонних виробів до них дозволяє збирати з ПВХ елементів каналізаційні системи будь-якої складності

• Стояк, в тій частині, де здійснюється злив, повинен бути строго вертикальним. При монтажі труби не слід встановлювати в розтруб до кінця, залишаючи вільними 10-15 мм для термічних компенсацій. Стояк слід надійно кріпити до стіни: не менше, ніж через 1,5 метра.
• Унітаз рекомендується розміщувати максимально близько до стояка. Чим коротше шлях стоку, тим менше ймовірність засмічення. В ідеальному випадку (так зроблено в усіх типових квартирах) унітаз повинен підключатися безпосередньо в стояк.
• Необхідно прагнути, щоб горизонтальні труби не входили в вертикальну магістраль під прямим кутом. Краще замість одного трійника під 90º поставити два по 45º, таким же буде кут входу. Імовірність засмічень в цьому випадку мінімізується.

Кожен сантехнічний прилад підключений до системи каналізації через гідрозатвор, що представляє собою вигин в трубі, в якому постійно знаходиться вода, перешкоджаючи тим самим проникненню фекальних миазмов в будинок. У момент змиву стоку фановий стояк не повинен бути герметичний, він повинен повідомлятися з атмосферою, всмоктувати повітря. В іншому випадку гідрозатвор може бути «зірваний» (рівень води опуститься нижче необхідної позначки, відкривши доступ в приміщення смердючим газам). Вентиляційний отвір слід розташовувати зовні, значно вище вікон, щоб «нехороший» аромат не потрапляв в будинок. Саме правильне рішення - вивести фановий стояк на дах.

Схеми гідрозатворів в різних сантехнічних приладах. У момент спуску води з фанів стояка в нього повинен надходити повітря, але не через сифон

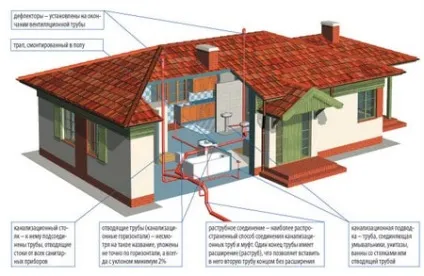

Схема каналізаційної системи одноповерхового будинку. Зверніть увагу, що для вентиляції на покрівлю виведені дві вертикальні фанові труби в протилежних точках

Виробники в якості альтернативи постійно сполучається з атмосферою (відкритого) отвору пропонують повітряні (вакуумні) клапани, всмоктують повітря тільки в момент зливу. Будівельні норми дозволяють установку подібних пристроїв. Однак, якщо житловий будинок обладнаний септиком, відкритий вентиляційний вихід повинен бути в будь-якому випадку. Клапан може використовуватися тільки в якості додаткового пристрою на довгих горизонтальних відрізках. І лише в теплих приміщеннях, так як при мінусовій температурі накопичився в ньому конденсат може замерзнути, заблокувавши підсос.

При влаштуванні каналізації в приватному будинку вакуумний клапан можна розглядати лише як додатковий пристрій

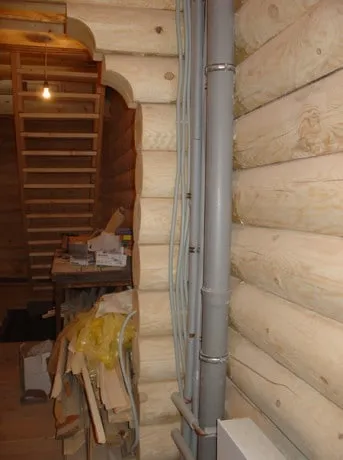

Вертикальний стояк не повинен стояти під своєю вагою: його необхідно кріпити спеціальними сталевими хомутами з гумовим ущільнювачем

Найкращий варіант - вивести вентиляцію стояка окремої трубою, благо для сучасних типів покрівель випускаються спеціальні насадки на вентиляційні труби. Вони забезпечені герметичними проходами, захисними ковпаками (дефлекторами), зручні в роботі і швидко встановлюються.

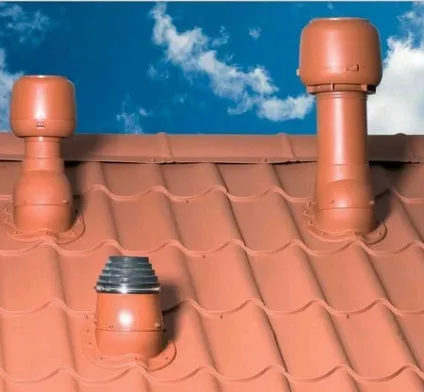

Вивести вентиляцію каналізації на покрівлю зручно, підключивши фановий стояк до дефлектори
