Для повідомлення каналізаційної системи з атмосферою і забезпечення її вентиляції при спорудженні комунікацій в житлових будинках і громадських будівлях використовується фанова труба для каналізації.

Стічні води, стікаючи по вертикальному стояку, створюють в трубах розрідження, яке частково компенсується знаходяться в сифонах залишками води. Однак якщо відбувається одноразовий потужний слив, стоки при русі вниз утворюють в системі каналізації вакуум і викликають спустошення всіх сифонів. Це, в свою чергу, призводить до проникнення неприємних запахів з надр каналізації всередину приміщення.

Дана проблема цілком реальна і вона завдає чимало незручностей і дискомфорту. Вирішити її допоможе установка фанової труби, дізнатися про яку можна з нашої статті.

Фанова труба врятує від неприємних запахів з каналізації

Застосування фанових труб

Відповідно до діючих будівельних нормативів спорудження каналізаційної системи без включення в конструкцію фанової труби можливо, якщо зводиться одноповерховий будинок. Це пояснюється невеликою кількістю одноразових стоків.

Однак і в будинках малої поверховості потреба установки фанової труби іноді виникає. Це відбувається у випадках разового зливу великого обсягу, коли перетин вертикального стояка перекривається потоком стічних вод на 100%, наприклад, при одночасному використанні ванни і унітазу.

Як правило, унітаз монтується на каналізаційній трубі з діаметром 110 мм, перетин зливного отвору зливного бачка частіше 70 мм. До ванній підводиться труба діаметром 50 мм, а далі вона з'єднується зі стояком. Таким чином, перетин сифона не перевищує значення 110 мм. Виходить, що при роботі одного унітазу або тільки ванни внутрішній діаметр стояка повністю не перекривається.

Раковини, умивальники та побутова техніка, підключена до каналізації (посудомийна або пральна машина та ін.) Також не здатні помітно вплинути на обсяг одноразової зливу, тому фанова труба для унітазу в такому випадку може бути встановлена ​​за бажанням.

Схема монтажу фанової труби діаметром 110 мм

Якщо в будинку облаштовано кілька санвузлів, якими одночасно користуються різні члени сім'ї, пристрій фанової труби обов'язково.

Будівництво каналізаційної системи з фановими трубами доцільно в наступних випадках:

1. установка в приватному будинку каналізаційного стояка діаметром 50 мм і менше;
2. наявність двох і більше поверхів, на кожному з яких є санітарні вузли;
3. якщо в будинку є басейн і інше водопровідне обладнання, що генерує потужні стоки.

здійснення монтажу

Установка фанових труб

Якщо Ви проводите монтаж фанової труби своїми руками, дотримуйтеся основних правил:

Фанову трубу встановлюють шляхом врізки трійника

1. при закупівлі будівельних матеріалів стежте за тим, щоб перетину каналізаційного стояка і фанової труби збігалися; оптимальний діаметр фанової труби (так само як і стояка) - 110 мм;
2. зовнішній ділянку стояка слід розміщувати в такому місці, щоб каналізаційні «аромати» з нього швидко і безперешкодно розвіювалися в атмосфері;
3. початкова точка каналізації повинна розташовуватися в опалювальному приміщенні, а ось кінцева, навпаки, в холодному. Це забезпечує необхідний перепад температур і тиску, завдяки якому здійснюється висновок неприємних запахів за межі будинку.

Зовнішній вигляд трійників і ревізії для фанової труби

Порада від професіонала: Фанова труба є фактичним продовженням основного каналізаційного стояка і може бути виготовлена ​​самостійно з труби, призначеної для каналізації, відповідного діаметру.

Неприємні запахи в санвузлах з'являються через те, що на санітарно-технічні прилади встановлені сифони недостатнього обсягу. У невеликих сифонах залишки води швидко висихають (за 3-5 днів, якщо сантехнікою не користуватися), що відкриває вільний доступ запахів з каналізації всередину приміщення. Іноді установка сифонів більшої місткості недоцільна, тоді потрібна заміна фанових труб в квартирі.

Якщо каналізація житлового будинку має таку складову, як фанові труби пластикові, проблема вирішується так:

• повітря, що знаходиться в каналізаційному стояку, піднімаючись вгору і потрапляючи за межі труб, створює розрідження в системі каналізації;
• при зневодненні сифонів повітря з приміщення просочується всередину каналізації, а не навпаки;
• повітря залишається свіжим, без неприємного душка, навіть при тривалому невикористанні сантехніки.

Висновок вентиляційної труби на дах

До завдань побутової внутрішньобудинкової каналізації відноситься транспортування стоків з будівлі в зовнішню каналізаційну систему. Для її ефективної роботи потрібна хороша вентиляція, яка забезпечується стояками, забезпеченими фановими трубами.

Схема виведення фанової труби на дах

Щоб правильно встановити фанову трубу, необхідно дотримуватися наступних принципів:

1. забезпечуючи висновок фанової труби на дах, передбачається оптимальна висота - 50 см; якщо дах використовується для будь-яких цілей і активно експлуатується, висновок стояка не повинен бути менше 3 м;
2. каналізаційна труба фанова 110 мм в діаметрі з'єднується зі стояком каналізації рівного перетину;
3. однією фанової трубою можуть з'єднуватися відразу кілька стояків;
4. забороняється організовувати висновок стояка, забезпеченого фанової трубою, спільно з вентиляційною системою або пічними димоходами;
5. вихід фанової труби, розташований над дахом, проводиться на відстані 4 м і більше в горизонтальному напрямку від відкриваються вікон, балконів і т. п.

З'єднання декількох стояків однієї фанової трубою: 1 - косою трійник; 2 - коліно на 45 градусів; 3 - пряме коліно; 4 - прямий трійник.

Каналізаційний стояк, виведений на дах, не потребує встановлення будь-яких додаткових витяжних пристроїв (наприклад, дефлектора, флюгарки). Більш того, використання даних пристроїв може привести до виділення конденсату в системі, який при замерзанні заблокує вивідні отвори.

Не рекомендується також відводити вентиляційну фанову трубу під звис даху. У холодну пору року її може пошкодити сніг, який сповзає і падаючий з покрівлі.

Для проведення вентиляції каналізаційної системи використовуються фанові труби: розміри таких виробів різняться, проте найбільш поширене застосування 110-міліметрових труб.

Зворотний клапан для фанової труби

Монтаж фанової труби простий: установка проводиться в заздалегідь передбачений в вентиляції канал. Якщо вентиляційна схема містить малу кількість вентильованих стояків, фанова труба може виводитися горизонтально, через найближчу стіну. Це, до того ж, не зашкодить внутрішньому оформленню приміщення.

Зовнішній і внутрішній вигляд фанів клапана

Фанові труби повинні оснащуватися зворотним клапаном. Він коригує ситуацію, коли виконаний неправильний ухил каналізаційної труби, а також охороняє систему каналізації будинку від:

• повернення стоків назад до сантехнічних пристроїв;
• проникнення гризунів;
• попадання механічних домішок.

Клапан може монтуватися не тільки всередині фанової труби, але і зовні. Внутрішня установка передбачає попереднє ретельне очищення та знежирення труби з подальшим монтажем спеціальної вставки. Зворотний клапан для фанових труб потрібно буде придбати окремо даної вставки. Він розміщується в зустрічному напрямку руху стоків, а його пелюстки повинні відгинатися в сторону сантехніки.

При прокладанні фанової труби з робочим діаметром 110 мм для установки зворотного клапана потрібно адаптер. Якщо відбувається з'єднання фанових труб з трубами сірого кольору з спиляні розтрубом, клапан монтується в трубу.

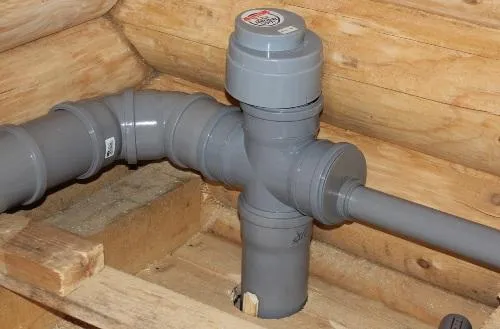

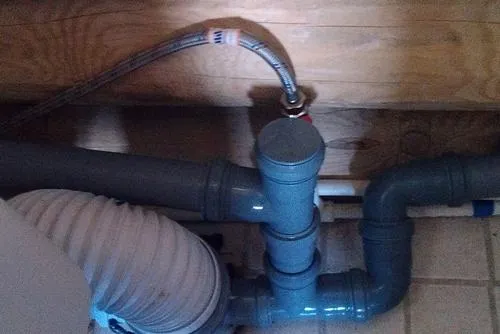

Правильно встановлений вакуумний клапан

Порада від професіонала: При монтажі зворотного клапана фахівці не радять застосовувати силіконові і будь-які інші мастила, навіть призначені для систем каналізації. Всі операції по установці проводите на сухих поверхнях.

Вітаю! Хочу задати питання але не знаю як. Проте виходу немає! Будинок 2 поверхи, каналізація йде з міської в будинок на перший поверх тут унітаз і раковина. Потім по стояку на 2 поверх і по горизонту уздовж стін закінчується унітазом. Скрізь діаметр 110. Тут же на 2 му приєднався ванна, раковина і біде діаметром 50 мм. Питання: де ставити фа нову, продовженням на 2Ом після унітазу або де поворот на горизонтальну ділянку по підлозі на 90 град між 1 им і 2 м поверхами, попередньо розібравши і замінивши на трійник і продовжити тягнути нової трубою на горище. І впрос2: продовжувати фанову діам 110 або можна 50мм. Всі варіанти перерахуванням мною проблематичні для мене але сморід неймовірна, спочатку була на 2м, тепер і на всіх! Спасибі заздалегідь.

Добридень! Трохи складно дати правильну відповідь без схеми розводки. Якщо ми правильно зрозуміли ситуацію, Вам необхідно скористатися другим варіантом - встановити фановий стояк як продовження вертикального стояка (там, де поворот на горизонтальну ділянку). Далі його необхідно продовжити, проте не на горище, а вивести на дах.
Діаметр фанової труби обов'язково повинен бути 110 мм, не 50 мм.
Крім того, якщо унітази на обох поверхах встановлені на видаленні від стояка, потрібно встановити біля них фанові клапани. Розміщувати їх потрібно на ділянці між унітазом і сусіднім сантех. приладом, наприклад раковиною. Тоді при змиві повітря буде відсмоктувати ні з сифона раковини, а з приміщення. Таким чином, не буде порушуватися водяний затвор, що утримує неприємні запахи всередині.

Доброго дня.
Допоможіть визначити причину появи неприємного запаху. Сантехніка тільки на 1 поверсі в будинку. (Унітаз, раковина, душова кабіна, СТМ). Фанів стояка немає. Вода в гідрозатвори є завжди. Але вечорами, особливо коли користуєшся душовою кабіною у ванній з'являється неприємний запах каналізації. Ухил правильний. Відкритих труб немає. Від куди йде запах? Фановий стояк врятує або не факт?

Добридень! Все залежить від конфігурації вашої системи. Спробуйте встановити фановий клапан на початку ходу основної каналізаційної труби.
