Сонячний колектор своїми руками
Постійне підвищення цін на енергоносії змушують задуматися про економію. Зараз дуже багато хто замислюється про встановлення сонячних колекторів для нагріву води або опалення. І якщо якийсь час назад це була якась данина моді, то зараз це просто життєва необхідність.
Звичайно найпростіше купити сонячний колектор, але ціни на них через новизни на ринку надзвичайно завищені і багато вирішуються зібрати сонячний колектор самостійно. У даній статті будуть розглянуті найбільш підходящі варіанти як виготовити сонячний колектор своїми руками з мінімальними витратами.
При порівнянні ефективності найбільшу ефективність дають вакуумні сонячні колектори, але повторити їх конструкцію в домашніх умовах просто неможливо, тому розглянемо виготовлення плоских сонячних колекторів. Існує безліч варіантів виготовлення плоского сонячного колектора, від примітивних, коли в плоский ящик поміщають згорнутий гумовий шланг, до конструкцій які за своїми параметрами не поступаються заводським, але відповідно і більш затратні при виготовленні.
Виготовлення основних елементів сонячного колектора
Починають виготовлення з корпуса колектора, який являє собою короб розміром приблизно 2 х 1 метр і висотою близько 20 см. (Розміри підбираються виходячи з індивідуально для більш економного розкрою наявних матеріалів). В основному матеріалом для виготовлення служать дошки і фанера. Поперек короба укладаються два - три ребра, вони будуть служити підставою для установки абсорбера майбутнього колектора. На дно короба укладається шар теплоізоляційного матеріалу, найкраще для цих цілей підходять мати з мінеральної вати. Додатково проводять ще утеплення шаром пінопласту або фольгированним утеплювачем. Після укладання утеплювача встановлюється найголовніша деталь - абсорбер.
Абсорбер сонячного колектора - це найважливіша деталь, власне від його якості буде залежати ефективність всього пристрою в цілому. Абсорбер передає енергію сонячних променів теплоносія, простіше кажучи в ньому і з'являється гаряча вода в сонячному колекторі.
Абсорбер є лист металу до якого прикріплені трубки з циркулюючої водою. Найбільш ефективно брати для абсорбера мідний лист і мідні трубки, але як показує практика працюють і абсорбери з сталевого листа до якого приварені труби 3/4 ". Трубка може кріпитися або змієподібно або сіткою (найпереважніше). Для складання сіткового радіатора з мідних трубок і його кріплення до мідного листа використовуються технології пайки мідного водопроводу.

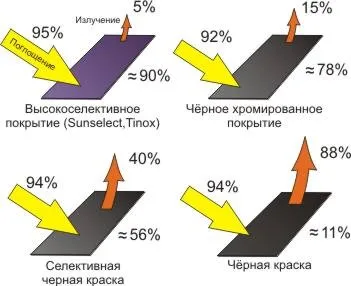

Важливу роль в роботі сонячного колектора і його ефективності грає покриття абсорбера, завдання якого максимально поглинати енергію сонця і не давати їй відбиватися. Найпростіше покриття чорною матовою термостійкої фарбою дає втрати близько 88%, а вже спеціальна фарба для сонячних колекторів тільки близько 40%. Високоселективне покриття, яке нанесено на деякі заводські колектори відображає всього близько 10% сонячної енергії.
Для покриття саморобного сонячного абсорбера з мідного листа можна також провести оксидування міді. Це досить якісне покриття, яке перевершує селективну фарбу. Для цього в 1 літрі води розводять 50гр. хлористого натрію і 100гр. каустичної соди. В цей розчин поміщають абсорбер. Для проведення оксидування температура розчину повинна бути 60 - 65 ° С. При проведенні даних робіт потрібно дотримуватися підвищених запобіжних обережності, так як приготовлений розчин досить їдкий і може завдати опіки на шкіру. Працювати потрібно в добре провітрюваному приміщенні.
Після виготовлення абсорбера його встановлюють в корпус і ретельно ущільнюють щілини біля висновків для підключення, герметиком або монтажною піною. Зверху корпус потрібно закрити світлопропускній матеріалом. Найбільш підходящим матеріалом є гартоване скло товщиною 3,2 - 4 мм. Воно має светопропускаемость до 90%. Звичайне скло для цього не підійде, тому що щоб витримати можливі навантаження (град, наваліваніе товстого шару снігу і т.д.) вона повинна мати товщину до 10 мм. Така конструкція буде дуже важкою.
Також для покриття використовують стільниковий полікарбонат або шифер гофрований полікарбонатний, вони мають светопропускаемость на рівні 80%. Такі матеріали менш кращі.
Кріплять скло до корпуса за допомогою силіконового прозорого герметика.
Робота сонячних колекторів можлива навіть в похмуру погоду, при відсутності прямого сонця. При розрахунку площі сонячних колекторів в Україні слід врахувати, що для нагріву в теплу пору року 50 літрів води з 15 ° С до 55 ° С на добу потрібно встановити сонячний колектор площею 1 - 1,5 квадратний метра. Зазвичай ККД сонячного водонагрівача виготовленого самостійно складає близько 50%.

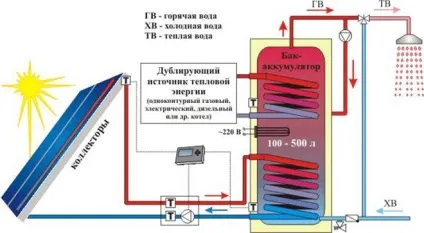

Повноцінна робота сонячного колектора для нагріву води можлива лише при включенні його в систему складається з теплового акумулятора і резервного теплового джерела. Робота такої системи управляє електронний контролер. Схема підключення представлена на зображенні:
Виготовлення сонячного колектора з мідним абсорбером з покриттям матовою фарбою
Виготовлення сонячного колектора з абсорбером із сталевого листа
