Мінімотоциклів з мопеда

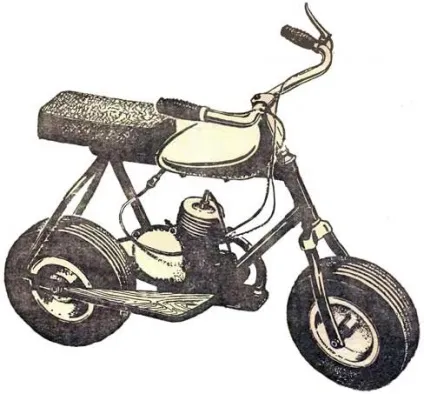

Хто не хотів би своїми руками зробити міні мотоцикл! Представляємо вашій увазі найпростішу конструкцію такого міні мотоцикла.

Для виготовлення міні мотоцикла необхідні наступні матеріали: стара велосипедна рама від чоловічого дорожнього велосипеда; передня вилка і кермо; двигун Д-4, Д-5 або Д-6 і два колеса для машин типу «карт» розміром 250х50 мм. Можна використовувати і інші колеса - від моторолера, дитячих велосипедів або самокатів.

Щоб зробити своїми руками міні мотоцикл, ще буде потрібно шматок залізної трубки або прутка діаметром 16-18 мм, кілька цвяхів діаметром 4-6 мм, дві-три дерев'яні чурки, залізна смужка товщиною 1-2 мм, декілька болтів з гайками і обрізки фанери товщиною 8-12 мм.

З інструментів для виготовлення міні мотоцикла знадобляться: дриль, ножівка по металу, кілька свердел, паяльна лампа або газовий пальник, а також слюсарні лещата або молоток.

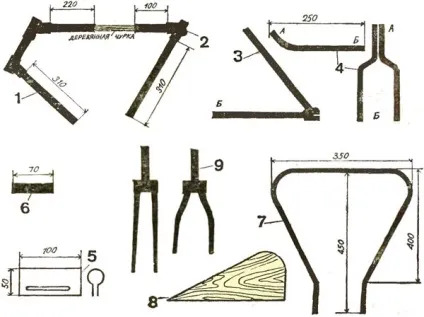

Перша і найскладніша деталь міні мотоцикла - рама. Щоб виготовити її, треба нарізати деталі з рами дорожнього велосипеда: деталі 1, 2 і 3. Розміри деталей 1 і 2 дані на кресленні, а розмір пір'я 3 буде залежати від розмірів колеса.

Деталь 6 вирізається з залишку нижньої труби рами.

Тепер приступимо до складання нової рами з деталей. Для цього потрібні дерев'яна чурка і гвоздики, які будуть використані в якості заклепок.

Візьміть дерев'яну цурку довжиною не менше 100 мм і обточити її так, щоб вона туго входила в порожнині деталей 1 і 2. Одягніть на деталь 1 сполучну муфту 6. Вставте цурку в деталь на половину її довжини, а на другу половину надіньте деталь 2 до упору з першої деталлю. Зверху їх з'єднає муфта 6. Покладіть з'єднані деталі на рівну поверхню; відступивши по 10 мм від кожного краю муфти 6, просвердлите наскрізні отвори по діаметру цвяха. Вставте шматочки цвяха в отримані отвори і закувати.

Основна частина рами міні мотоцикла готова. Тепер треба приєднати до неї пір'я задньої вилки. Для цього використовується деталь 4. Виготовляється вона з двох шматочків трубки або прутка діаметром 16-17 мм. Вигин її має довільний радіус, а ширина залежить від ширини колеса. Деталь 4 встановлюється одним кінцем, позначеним літерою «а», в деталь 1. Кінці, позначені літерою «б», з'єднуються з пір'ям, довжина яких встановлюється дослідним шляхом. Після того як деталі 1, 3 і 4 будуть з'єднані, в місцях з'єднання просверливаются отвори, вставляються гвоздики і розклепуються. Деталей 5 треба виготовити дві штуки. Ці деталі встановлюються на нижню частину пера (деталь 3) і служать для кріплення заднього колеса. Виготовляють їх із смужки заліза, а кріпляться вони за допомогою двох болтів з гайками.

Рама готова, тепер треба встановити на неї двигун. Встановлюється він так само, як і на велосипеді, але шпильки переднього кріплення двигуна треба замінити, подовживши їх на 25-30 мм. Цього вимагає кріплення підніжки - деталі 7.

У центрі передньої частини цієї деталі свердлити отвори по діаметру шпильок, а хвостова частина з'єднується з деталлю 5 болтом з гайкою. Виготовити деталь 7 можна з трубки або прутка діаметром 16-18 мм. Вигинається вона довільним радіусом.

Для стійкості ніг до трубки 8 з фанери товщиною 5-10 мм вирізують дві дерев'яні підніжки. Форма їх залежить від вигину трубки 7. Кріпляться вони за допомогою болтів з гайками.

Залишається виготовити останню деталь міні мотоцикла - передню вилку 9. Вона викроюється з вилки велосипеда. Розміри її залежать від застосовуваного колеса. Гнути її треба в нагрітому вигляді дуже обережно.

Тепер залишається поставити міні мотоцикл на колеса, встановити бачок для пального, всі органи управління і приступити до випробувань.
