Електрозагорожі своїми руками

До уваги всіх дачників і фермерів. Якщо ви хочете захистити свої сільгоспугіддя від диких тварин, а так само хочете що б ваш домашній скоріше не розбігався то я пропоную вам використовувати електрозагорожі. Звичайно, вона досить широко представлена ​​в магазинах. Але коштує вона порівняно недешево. І якщо ви не готові зараз витрачатися то її ви зможете зробити самостійно використовуючи пропоновану в цій статті схему.

Електрозагорожі є натягнуту на ізоляційних стовпах дріт або металеву сітку, що не стикається з землею, але підключену заземлену високовольтних імпульсів. Для життя тварин і людей це не небезпечно, але дуже неприємно і отпугівающе.

Щоб елекгроізгородь виконувала саме відлякує функцію необхідно подавати на неї короткі високовольтні імпульси, що повторюються з деяким інтервалом.

Генератор імпульсів можна зробити за схемою, показаної на малюнку 1. У основі генератора лежить готовий високовольтний трансформатор - котушка запалювання від легкового автомобіля. Котушка запалювання являє собою трансформатор з низкоомной первинної і високоомній вторинної котушками. При пульсації струму в первинній обмотці на вторинній утворюються імпульси високої напруги. В автомобілі вони надходять на свічки запалювання, а тут - на огорожу.

Для роботи схеми на первинну обмотку потрібно подавати імпульсна напруги, що складається з уриваються пачок імпульсів звукової частоти, що повторюються через певний період. Схема для створення таких імпульсів побудована на трьох інтегральних таймерах типу 555. На таймерах А1 і A3 виконані генератори інфразвукових і звукових коливань, відповідно. На таймері А2 - одновібратор.

Струм на первинну обмотку котушки запалювання Т1 надходить через ключ на польовому транзисторі VT1. Щоб у вторинній обмотці Т1 на вів вісь висока напруга необхідно що б в первинній обмотці струм пульсувало. На таймері A3 зроблений генератор звукових імпульсів. Коли він працює імпульси звукової частоти з його виходу (висновок 3) надходять на затвор транзистора. В результаті в первинній обмотці Т1 виникає пульсуючий струм, який індукує висока змінна напруга на вторинній обмотці.

Генератор звукових імпульсів управляється рівнем на виведення 4 A3. Щоб генератор працював на цьому висновку повинно бути напруга логічної одиниці. При логічному нулі генератор блокується і на його виході встановлюється логічний нуль.

На таймері А1 виконаний інфразвуковий генератор, який генерує імпульси. Частоту цих імпульсів можна регулювати змінним резистором R1. Від даного генератора залежить періодичність подання високовольтних імпульсів на загорожу. Імпульси з виведення 3 А1 надходять на висновок 2 А2. На таймері А2 побудована схема одновібратора. По приходу кожного імпульсу на висновок 2 він формує один імпульс заданої тривалості, яку можна регулювати змінним резистором ЇЧ4. Імпульси з його виведення 3 надходять на висновок 4 АЗ через резистор Р6 і запускають генератор на АЗ. Таким чином, таймер А2 встановлює тривалість високовольтних імпульсів, що надходять на огорожу, а таймер А1 встановлює періодичність їх повторення.

Цей імпульсний сигнал надходить через резистор 1410 на затвор потужного ключового польового транзистора VТ1. А в стокової його ланцюга включена первинна обмотка стандартної автомобільної котушки запалювання Т1. На вторинній обмотці будуть виникати імпульси високої змінної напруги.

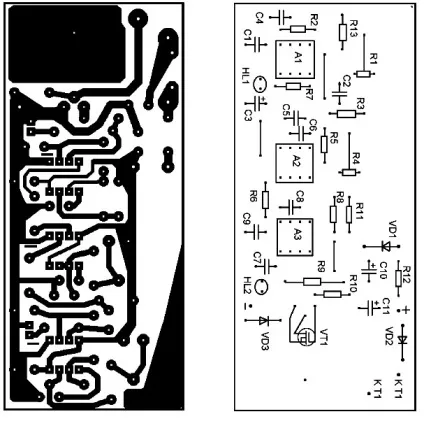

Всі крім котушки запалювання зібрано на одній друкованій платі.

Котушка запалювання може бути практично будь-хто. В принципі, будь-яка автомобільна котушка запалювання являє собою трансформатор, що підвищує. Але, все ж, бажано використовувати котушку для старих автомобілів з так званої, «контактної» системою запалювання. Наприклад, від «Жигулів» ВАЗ-2101-2106, «Москвичів» 412, 2140.
