Електровоз вл80c, расщепитель фаз нб-455а
Призначення. Асинхронний расщепитель фаз НБ-455А (рис. 44) призначений для перетворення однофазного напруги обмотки власних потреб тягового трансформатора в трифазну систему напруги 380 В.
Напруга однофазної мережі номінальне. 380 В Потужність трифазного навантаження в системі расщепителя фаз з ємністю 2700 мкФ. 210 кВ-А
Токи в фазах расщепителя фаз при напрузі 380 В, ємності 2700 мкФ і потужності 210 кВ-А:
фаза С1-М2. 154 А
»З 2-М 2. ПО А
»СЗ-С4. 77 А
Частота току. 50 Гц
Частота обертання ротора (номінальна). 1490 об / хв
Режим роботи. тривалий
Клас ізоляції. В
Гранично допустимий нагрів обмоток (методсопротівленія). 155 ° С
Ємність змінюється в залежності від навантаження, при цьому змінюються н струми в фазах расщепителя фаз.
Расщепитель фаз допускаеттнахожденіе під струмом к.з. або затяжний пуск протягом не більше 20 ™ с при напрузі на висновках С1 - С2 280 В і 6 с при напрузі 460 В.

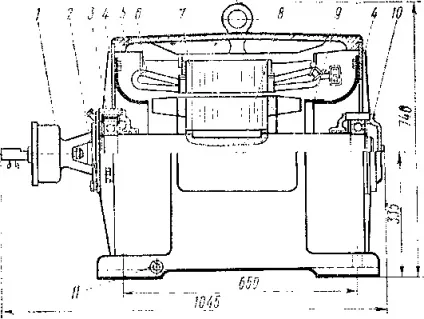

Мал. 44. расщепителя фаз НБ-455А:
1 - реле оборотів; 2, 10 - кришки підшипника; 3 - підшипник ізольований; 4 - щит підшипниковий; 5 - станина; 6 - кільце бандажное; 7 - статор; 8 - ротор; 9 - воронка напрямна; 11 - болт заземлення
Нормальна робота расщепителя фаз забезпечується при коливанні напруги мережі живлення в діапазоні 280-460 В.
Конструкція. Виконання расщепителя фаз захищений самовентиляцією, горизонтальне, на лапах, з одним укороченим вільним кінцем валу, на якому розміщується реле оборотів.
Станина расщепителя фаз чавунна, лита. Підшипникові щити сталеві, зварні. Пакет статора набраний з окремих ізольованих листів електротехнічної сталі товщиною 0,5 мм. Пази статора напіввідкриті. Обмотка статора жорстка, катушечная, виконана з прямокутного мідного дроту ПКД. Для підвищення вібростійкості лобові частини котушок прикріплені до ізольованим бандажним кільцям, які закріплені на станині.
Ротор короткозамкнений, залитий алюмінієм марки АТ. Номінальний зазор між статором і ротором 1 мм. Ротор отбалансирован динамічно. Залишкова неврівноваженість не більше 1700 р-мм.

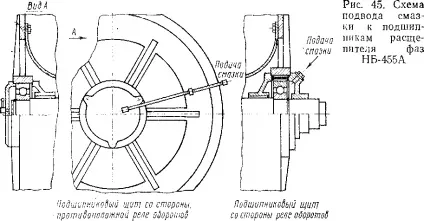

На валу встановлено кулькові підшипники 76317, причому з боку, протилежного реле оборотів, підшипник працює як плаваючий. Допустимий нагрів підшипників не- більш +80 ° С. Для запобігання протікання підшипникових струмів підшипник 3 (див. Рис. 44) ізольований від корпусу втулкою з формувального міканіти. Конструкція підшипникових вузлів дозволяє додавати мастило без їх розбирання (рис. 45).
На статорі розташовані дві обмотки (рис. 46) - рухова (С1 - С2) і генераторна (СЗ - С4). Рухова обмотка підключається до обмотки власних потреб силового трансформатора. Напруження рухової і генераторної обмоток створюють трифазну систему напруги на висновках С1, С2, СЗ, від яких живляться допоміжні трифазні асинхронні двигуни.
Пуск расщепителя фаз виробляється на холостому ходу без навантаження. Асинхронний пуск здійснюється за допомогою пускового резистора, що включається в генераторну фазу. Зазначена схема (рис. 47) забезпечує отримання необхідного крутного моменту і напряму обертання расщепителя фаз.
При непрацюючому расщепителя фаз пускова схема зібрана і контактор К1 замкнутий.
При подачі напруги на рухову обмотку расщепитель фаз починає обертатися. Після досягнення частоти обертання 1350 + 40 об / хв спрацьовує реле оборотів, відключаючи котушку контактора А7 і розмикаючи його контакти. При цьому расщепитель фаз працює як однофазний асинхронний двигун на холостому ходу. Після розгону до расщепителя фаз можна підключити навантаження. При знятті напруги і зниженні частоти обертання нижче 1100 об / хв автоматично підключається пускова схема.
Для зменшення пускових струмів і забезпечення необхідних пускових характеристик підключення навантаження повинне проводитися лоследовательно. Одночасне включення всіх допоміжних машин, що живляться через расщепитель фаз, не допускається.
Пуск расщепителя фаз без пускового резистора, а також робота з пусковим резистором після пуску є небезпечними режимами і при тривалості, більш допустимої, стають аварійними через надмірне перегрівання рухової обмотки.
Гранично допустимий час пуску без пускового резистора залежить від значення напруги, що підводиться і приведено в табл. 1. При
Мал. 46. Схема включення расщепителя фаз НБ-455А
Мал. 47. Схема пуску расщепителя фаз НБ-455А
лісправностях в схемі запуску повторний пуск тривалістю згідно табл. 1 може бути проведений лише після усунення неис-; авностей в схемі запуску. Повторне включення при струмі к.з. дли-.льностью згідно табл. 1 неприпустимо і в крайньому випадку може 'ть повторено не раніше ніж через 10 хв.
Допускається включення расщепителя фаз без пускового резистора, чи частота його обертання не знизилася після відключення нижче. 1,) об / хв.
Для зупинки расщепителя фаз досить після відключення навантаження зняти напругу з рухової обмотки С1 - С2 (див. Рис. 46).
Напруги на затискачах расщепителя фаз при холостому ході і значення струму наведені в табл. 2.
Параметри обмотки статора наведені в табл. 3.
