Електровимірювальні кліщі інструкція по роботі
Електровимірювальні кліщі - це один з контрольно-вимірювальних приладів, який найбільш часто використовується при проведенні електромонтажних робіт.
У цій статті ви знайдете інформацію, про те, як працювати з електровимірювальними кліщами. Ми надали докладну інструкцію, яка містить фото.
Електровимірювальні кліщі і їх види
Назва приладу говорить про його основне призначення - вимірювання електричних величин: струму, напруги, опору. Причому дані вимірювання проводяться без розриву кола струму, не порушуючи її роботу.
Електровимірювальні кліщі можуть мати кілька видів: кліщів амперметри, ампервольтметри, ватметри і фазометри. Найбільш поширені кліщів амперметри змінного струму, які ще називають струмовимірювальні кліщі. При необхідності ви також можете використовувати кліщі для зняття ізоляції.
Електровимірювальні кліщі допоможуть визначити фактичне навантаження в мережі. Для визначення навантаження однофазної мережі роблять завмер струму (в амперах) на кабелі введення. Отримане число множать на напругу в мережі і на значення косинуса кута між фазами (cos φ). При відсутності реактивного навантаження cos φ = 1.
Вимірювальні кліщі дозволяють встановити потужність електроприладів. Струм вимірюють на певній ділянці ланцюга, до якого прилад підключений. Отримане число множать на напругу в мережі і на значення косинуса кута між фазами (cos φ). При відсутності реактивного навантаження cos φ = 1.
Використовуючи електровимірювальні кліщі, можна перевірити правильність роботи лічильників електроенергії.
Властивості електровимірювальних кліщів

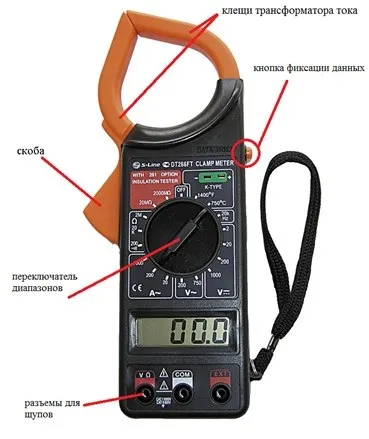

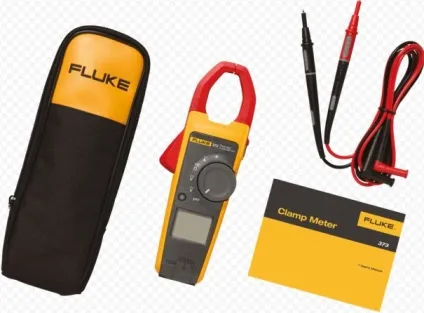

Сучасні струмові кліщі, незалежно від виробника і моделі, складаються з таких елементів:
- кліщів трансформатора струму;
- скоби - при натисканні на неї кліщі відкриваються, при відпуску - змикаються;

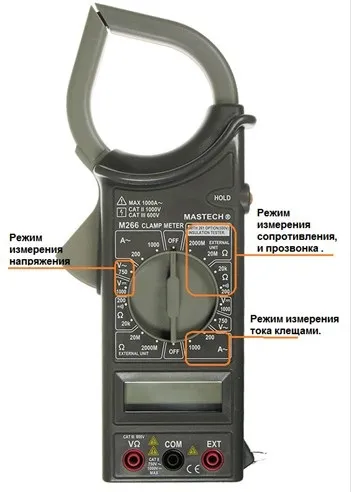

- перемикача функцій і діапазонів вимірювань;
- ЖК-дисплея;
- вхідних роз'ємів для щупів;
- кнопки фіксації даних - служить для запам'ятовування виміряного значення при вимірах змінних струмів і напруг, постійних напруг і частоти.
Електровимірювальні кліщі мають захист від перевантажень. Вони працюють за тим же принципом, що і електричний трансформатор. Дані вимірювань через вторинну обмотку і електронні схеми виводяться на дисплей. Вторинна обмотка закріплена на муздрамтеатрі, розташованому у внутрішній частині ізольованих пластиком кліщів. Провідник зі змінним струмом, охоплений кліщами, грає роль первинної обмотки, сприяючи появі змінної напруги у вторинній обмотці через магнітопровід. Якщо вам буде цікаво, тоді можете прочитати про переклад амперів в кіловати.
Як використовувати вимірювальні кліщі

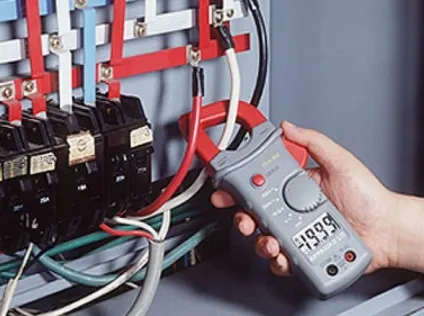

Щоб зробити необхідні вимірювання потрібно виконати наступні дії: за допомогою перемикача функцій вибираємо режим вимірювань; потім розкриваємо кліщі натисканням на скобу. Потім обхоплюємо тільки один провідник, при цьому кліщі маємо перпендикулярно площині провідника; відпускаємо скобу, закриваючи кліщі і замикаючи ланцюг муздрамтеатру приладу; дивимося свідчення на дисплеї.
Кнопка фіксації даних допомагає при роботі в труднодоступних місцях. Натискання на неї фіксує результат останніх вимірювань.
Наприклад, щоб виміряти навантаження в мережі 220В в квартирі, перемикач діапазонів в струмових кліщах встановлюється в режим змінного струму зі значенням 200. Потім на введенні обхоплюємо ізольований провідник кліщами. Фіксуємо свідчення, що з'явилися на дисплеї. Множимо це значення на величину напруги в мережі - 220В. Наприклад, на дисплеї з'явилося значення 10А. Розраховуємо навантаження в мережі за формулою: P = I × U, Р = 10 × 220 = 2200Вт = 2,2 кВт. Отримане значення можна використовувати для перевірки роботи електролічильника.
Якщо обхопити кілька проводів. то прилад покаже суму струмів, охоплених кліщами. Наприклад, якщо захопити одночасно фазний і нульовий провід, то прилад покаже нульове значення, так як струми даних провідників рівні за величиною, але протилежні за напрямком. Поява ж інших значень свідчить про витік струму, що дорівнює даним значенням.
Поява в процесі вимірювань цифри «1» на дисплеї свідчить про те, що значення сили струму в провіднику знаходиться за межами виставленого діапазону вимірювань. Тому за допомогою перемикача необхідно збільшити діапазон струмових вимірювань.
Якщо потрібно виміряти маленьке значення сили струму, можна зробити кілька витків провідника навколо розімкнутих кліщів. Встановити перемикач діапазонів на мінімальне значення. Що з'явилося на дисплеї число необхідно розділити на кількість витків провідника - це і буде фактичне значення сили струму.
