Електропроводка під гіпсокартоном, електрика в будинку

Вести монтаж електропроводки, укладати телевізійні проводу та кабелю необхідно після установки каркаса під гіпсокартон. Під гіпсокартоном легко ховається електропроводка, необхідність в штробленню зникає.

Електропроводка під гіпсокартоном підвісної стелі

В такому монтажі електропроводки під гіпсокартоном своїми руками використовують негорючі матеріали - це гофрована труба, труби пластикові, распредкороба, що задовольняють вимоги ПУЕ до механічних впливів і пожежної безпеки електропроводки. Під гіпсокартоном добре ховається вся електропроводка і розподільні короба. Вести монтаж електропроводки під гіпсокартоном не важко зробити самим і не запрошувати електриків.

Необхідні інструменти та матеріали

Для монтажу електропроводки в гофрованому шлангу необхідний такий інструмент як;
- електрична дриль з різними декількома насадками;
- саморізи, олівець, лінійка;
- напилок.

З матеріалів потрібні;
- гофровані шланги;
- распредкоробкі, спеціальні, під гіпсокартон;
- кліпси з дюбелями - кріплення гофри;
- кабель і проводи;
- перфоратор з різними свердлами.

Для електропроводки під гіпсокартон використовують кабель для гофри ВВГнг негорючий. Кабель марки ВВГнг LS вже можна використовувати без гофри, так як він має подвійну негорючую ізоляцію.

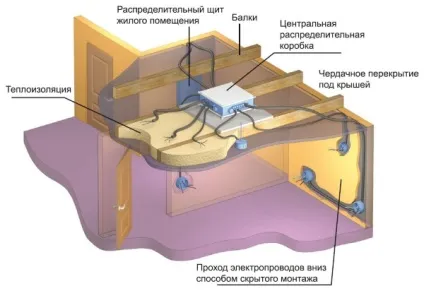

Розводка електропроводки з горища під гіпсокартоном приватного будинку

Цей кабель дорожче і його краще використовувати в невеликих кількостях. При великому обсязі монтажу електропроводки дешевше буде зупинитися на виборі кабелю ВВГнг і гофрованим шлангом. Гофру не використовують, коли не дозволяє простір між стіною і гіпсокартоном.

Під час монтажу електропроводки потрібно особливо звертати увагу на гострі кромки обрізаного гофрованого шланга, так як вони можуть порушити цілісність ізоляції проводів в гофре. Так само потрібно застосовувати спеціальні пластикові втулки для кабелю проходить через гіпсокартон.

Монтаж електропроводки під гіпсокартоном

Монтаж електропроводки в гофре

Порядок монтажу електропроводки в гофре не важкий, і починається з розмітки місць розташування распредкоробок, розеток, освітлювальних приладів і вимикачів. Коробки кріпляться в 15 см від стелі.

Монтаж проводки під гіпсокартоном ведуть, від распредкоробкі в напрямку всіх точок - це вимикачі, розетки. Прокладена електропроводка в гофре дозволяє швидко змінювати вийшла з ладу електропроводку. Гофрований шланг до стіни кріпиться кліпсами з дюбелями на відстані 30 - 40 см.

Електропроводка під гіпсокартоном в гофре

Кабель з гофрой прокладають строго вертикально до вимикачів, розеток. Для підвісної стелі електропроводку до інших распредкоробкі проводять по стелі. Встановивши распредкоробкі і уклавши гофру, зашивають стіну гіпсокартоном.

Установка підрозетників і вимикачів

Перед установкою листів гіпсокартону потрібно зробити отвори в ньому під підрозетники, дрилем з фрезою діаметром 68 мм. При установці підрозетників відстань між стіною і гіпсокартоном вибирають в 50 міліметрів. Якщо ця відстань не витримується, тоді потрібно руйнувати посадочне місце під підрозетник в стіні.

Установка підрозетників в гіпсокартоні

Встановлюючи підрозетник і видаляючи заглушку, відкриється отвір через яке пройде кабель. Далі підрозетник встановлюється в заздалегідь підготовлений отвір діаметром 68 мм і закріплюється окантовкою.

Саморізи підрозетника не слід сильно затягувати, щоб не пошкодити гіпсокартон. Вушка, підрозетники досить міцно тримають весь підрозетник. Роблять отвір фрезою діаметром 64 мм в гіпсокартоні, під вимикач на висоті від 80 см або вище (як вам зручно).

Електропроводка групи розеток під гіпсокартоном

Зробивши отвір під вимикач, його кромки обробляють напилком. Перед установкою вимикача дві скоби зводять руками, встановлюють вимикач в отвір і кріплять гвинтами, підключають дроти і ставлять декоративні планки.
