Електропроводка на кухні своїми руками відео, схема, фото

Підготовчі роботи

Насамперед необхідно підготуватися до процесу монтажу і виконати наступні дії:

1. Перевірити існуючу проводку (якщо монтаж буде здійснюватися після ремонту в новобудові або при повній заміні електропроводки в будинку, цей пункт відсутній).
2. Самостійно розрахувати потужність всіх кухонних побутової техніки.
3. Підібрати відповідні елементи нової електромережі: проводи та кабелі. розетки, вимикачі.
4. Створити типову схему за власними умовами.

Коротенько розглянемо кожен з етапів, щоб Ви знали, якою має бути правильна електропроводка на кухні.

Перевірка старої електромережі

На даному етапі Ви повинні визначити, яка мережа у Вас в квартирі (або будинку) - однофазна або трифазна. Крім цього потрібно переконатися в тому, що електропроводка має контур заземлення (провід трижильний), тому що без «землі» експлуатувати сучасну побутову техніку забороняється. У нових будинках, як правило, заземлення вже присутня. Ну і останнє, що Вам потрібно зробити - визначити перетин кабелю. щоб знати, на які навантаження розрахована Ваша домашня мережа.

Що стосується останнього моменту, тут слід забігти наперед і відзначити, що на сьогоднішній день навантаження на кухонну проводку може досягати 10 кВт, тому перетин мідних проводів, що йдуть від розподільної коробки до приладів повинно бути не менше 2,5 мм.кв. краще якщо 4.

розрахункова частина

Після того як Ви розберетеся зі старою електропроводкою на кухні, потрібно буде самому підрахувати сумарну струмовий навантаження від побутової техніки. Тут все просто і розрахунок виглядає наступним чином: потрібно виписати потужність кожного електроприладу і підсумувати все значення. У сучасній кухні сумарна потужність побутової техніки може досягати 10 кВт, що є великим показником для однофазної мережі 220 Вольт. На підставі цього значення далі потрібно буде правильно вибрати перетин кабелю і номінальну струмовий навантаження розеток.

Підбір комплектуючих

Коли з вибором перетину електропроводки буде покінчено, потрібно визначитися з розетками та вимикачів. Вони повинні бути розраховані, не менше, ніж на 16 А для звичайних електроприладів і 32 А для потужної техніки. Обов'язково розетки повинні мати заземлюючий контакт. Рекомендується на кожен електроприлад встановити окрему розетку, а над стільницею закріпити блок з 2-3 штук або подвійну модель для підключення виявилася дуже потужної техніки: мультиварки, чайника і т.д. як показано на фото:

Що стосується вимикачів, тут вимоги особливі не пред'являються. Єдина порада - при виборі вимикачів, використовуйте ті, які мають найменше рельєфних візерунків. В ідеалі розетки і вимикачі повинні мати плоский корпус, який легше відтерти від жиру і бруду. Щоб не порушити інтер'єр кухні, може зробити приховану електропроводку. встановивши дизайнерський вимикачі і розетки, кольором «під дерево» або щось на зразок варіанту, наданого на фото нижче.

створення схеми

Після того, як Ви підготуєте всі необхідні матеріали, можна переходити до монтажу електропроводки на кухні своїми руками. Про те, як правильно розвести лінію, зараз ми і розповімо.

основний процес

Інструкцію по монтажу ми надамо покроково, щоб Новомосковсктелям Сам Електрика було легше сприймати матеріал:

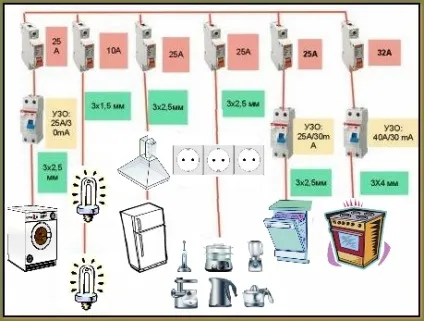

Ось і вся інструкція по монтажу електропроводки на кухні своїми руками. Як Ви бачите, нічого особливо складного немає, проте залишилося багато незрозумілих моментів, на зразок, яка повинна бути встановлена ​​автоматика, де найкраще проводити кабель і т.д. Про це ми якраз зараз і поговоримо, надавши корисні поради по електромонтажу в панельному будинку і квартирі!

Корисні поради

• Вимикач повинен встановлюватися при вході в кімнату, на відстані 20-30 см від дверного отвору при цьому на висоті опущеної руки, щоб можна було зручно керувати освітленням навіть дитині.
• Висота установки розеток в кухні повинна бути різною. Один блок «електричних точок» повинен бути над стільницею, другий вище, для зручного підключення витяжки. Для холодильника, пральної і посудомийної машини висота може бути 20 см від підлоги, але не менше. Зручне розташування усіх розеток ми надали на схемі вище, по ній і орієнтуйтеся.

• На потужну техніку потрібно вибрати УЗО номіналом не менше 40 А (струм витоку 30 мА) і автомат на 32 А. На інші розетки буде досить підключити 25-бути захищена автоматичним вимикачем своїми руками.

• Проводити електропроводку в кухні відкритим способом не рекомендується з міркувань безпеки (поруч мийка, плита і т.д.). Крім цього кабель канали негативно відобразяться на інтер'єрі кімнати. Якщо у Вас підвісна стеля, кабель потрібно протягнути в гофре за гіпсокартонними листами.
• Якщо Ви живете в хрущовці, де немає заземлення, необхідно вийти з положення, підключивши УЗО в щитку.
• Ні в якому разі не встановлюйте розетки над або під мийкою. Намагайтеся вивести їх подалі від води.
• Обходьте стороною підключення приладів через подовжувач. «Перенесення» є ненадійною електричної точкою, яка при високих навантаженнях може розплавитися і стати причиною короткого замикання.

На цьому інструкція про те, як може бути організована електропроводка на кухні своїми руками, закінчується. Враховуйте всі надані нюанси і рекомендації, щоб проводка була безпечною, зручною і довговічною!
