Поєднання електрики і механіки забезпечує надійний захист

Щоб максимально убезпечити свою ділянку від проникнення ззовні, багато сьогодні не обмежуються установкою звичайних клямок і засувів. Електромеханічні замки для вуличної хвіртки і інші складні пристрої сьогодні вже не є дивиною, більш того - все рідше можна зустріти двір, в якому ворота закриваються без використання складної електроніки.

Комбінація електрики і механіки

Різновиди за типом монтажу

Електромеханічний замок для хвіртки, за великим рахунком, не дуже сильно відрізняється від традиційного механічного запору. Ключовою особливістю конструкції таких пристроїв є наявність електричної частини, яка забезпечує управління запірним механізмом за допомогою клавіатури для набору коду, приймача для ключа або магнітної картки.

Електронний пристрій розблокує механізм замка, і за рахунок цього відбувається його відкривання.

Комплектація накладної моделі

За конструкцією подібні апарати бувають:

• Накладні. Зовні практично не відрізняються від простого накладного замку. Зовнішнє розміщення циліндра дає можливість відкрити хвіртку при несподіваному відключенні електрики. Зсередини також є механічний елемент для примусового відкриття, тому турбуватися про те, що стулка буде заблокована в замкнутому положенні, не варто.

Хвіртка з електромеханічним замком може відкриватися як всередину, так і назовні - для цього слід вибрати відповідну модифікацію. Також варто звернути увагу на орієнтацію корпусу замку, оскільки для право- і лівосторонніх стулок вони можуть відрізнятися.

• Врізні. Встановлюються як на вхідні двері, так і на ворота в зборах. «Просунуті» моделі обладнуються додатковими засувами (вертикальні ригелі, що входять в систему трехточечного замикання), а також об'єднуються з домофонами. Такий замок підійде для хвіртки з профнастилу.

Робота з електронним ключем

Зверніть увагу! Найбільш ефективною є система, що працює в двох режимах: «денний» управляється з домофона, а «нічний» забезпечує максимально надійне замикання хвіртки.

Принцип дії

Модель CISA 11.630-50-1,2

Крім розміщення, електромеханічні замки на хвіртку класифікуються також за принципом дії. Залежно від того, яким чином відбувається блокування та розблокування механічного засува, пристрої бувають:

• Електроблокірующіе. У закритому стані засувка входить в паз на запірній планці і надійно фіксує стулку. Щоб відкрити хвіртку, необхідно подати електроживлення: при цьому фіксатор пружини скидається і клямка заводиться назад в корпус. Втягнути засувку можна або за допомогою ключа, або за допомогою магнітної картки.

Зверніть увагу! Моделі з електроблокуванням оснащуються дуже потужними запірними пружинами, тому ригелі комплектуються твердосплавних насадкою, що зменшує знос.

• Моторні. Механізм приводиться в дію за рахунок роботи мініатюрного (на 24 В) електродвигуна. З огляду на те, що клямка закритого пристрою постійно знаходиться під тиском, віджати ригель практично неможливо. При цьому деякі моторні моделі дозволяють вибирати число ригелів для активації: в денному режимі використовується одна засувка, а на ніч задіюються всі відповідні планки.

Важливою особливістю моторних замків є тимчасова затримка відкривання. Засувка заводиться в корпус не відразу після надходження сигналу з зчитувача, а через деякий час, яке або вибирається в настройках, або задається спочатку в конструкції замку. Такі замки можна встановити на хвіртку своїми руками.

• Соленоїдниє. Ще один різновид запірних пристроїв, у яких ригель переміщається під впливом магнітних полів. Соленоїдними пристроями можна оснащувати, наприклад, гаражні секційні ворота з хвірткою, проте варто пам'ятати про те, що для роботи запору обов'язкова наявність струму в мережі.
• Електрозащіпки представляють собою практично ідеальні електромеханічні замки для хвірток. При подачі напруги від контролера фіксатор деблокується, і засувку можна відкрити поворотом ручки. Ця конструкція досить зручна, оскільки при необхідності дозволяє залишати хвіртку відкритою.

Плюси і мінуси

Переваги, якими володіють ці апарати, очевидні: це і висока надійність, і довговічність, і можливість використання в самих різних ситуаціях. Та й ціна пристроїв варіює в широких межах, так що при бажанні можна підібрати цілком бюджетну модель.

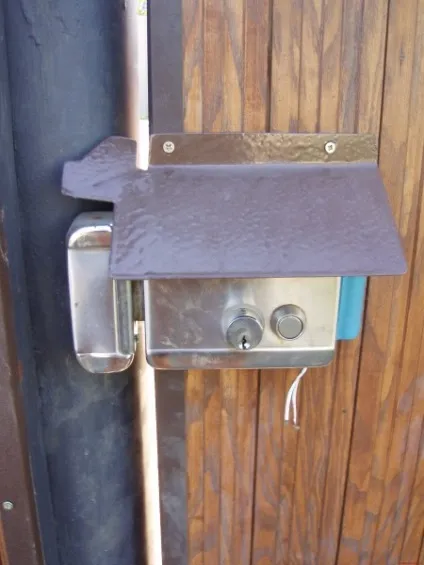

Козирок для захисту від вологи буде не зайвим

Однак універсальної дану конструкцію назвати не можна. Виною цьому ряд особливостей, які багато експертів відносять до недоліків:

• Ригель замку, який виступає з торця полотна, може стати причиною пошкодження одягу або травм.
• У деяких випадках необхідно додаток значних зусиль для розблокування засувки.
• Схильність до збоїв при низьких температурах і високій вологості.
• Необхідність постійного підключення до електромережі.

Незважаючи на це, багато хто все ж вибирають для металевих парканів саме електромеханічні запірні пристрої, і тому нижче ми розповімо, як встановити накладної замок на ворота, хвіртку або двері.

монтаж замка

В ідеалі установка електромеханічного замка на хвіртку повинна проводитися сертифікованими майстрами. Особливо важливий професіоналізм виконавців в тому випадку, коли здійснюється монтаж складної багатокомпонентної системи.

І все ж, якщо у вас під рукою інструкція до замку, ви можете встановити його своїми руками. В першу чергу це стосується досить простих накладних моделей, оскільки врізні пристрої монтуються на порядок складніше.

Всі роботи виконуємо за такою схемою:

• До рами і стулки прикладаємо частини замку таким чином, щоб оцінити зазор між механізмом і відповідною планкою. Оптимальним є відстань в 5 мм, проте для комірних конструкцій допускаються невеликі відступи - аби довжина засувки забезпечувала фіксацію.
• На полотно хвіртки прикладаємо основну частину замку, і наносимо розмітку для кріплення. По розмітці свердлимо отвори, і фіксуємо пристрій на стулці і за допомогою вхідних в комплект саморізів.
• Коронкою проробляємо отвір під установку циліндра.
• Кріпимо основну частину з відкритою кришкою на полотно, а відповідну частину - на раму хвіртки. Перевіряємо роботу механізму.

Схема підключення для складної системи

• Окремо (якщо конструкція це передбачає) встановлюємо клавіатуру або зчитувач ключів-карт.

• Використовуючи пластикові кожухи, проводимо кабель живлення до замку. Зачищені кінці проводу підключаємо до клем електричної частини запірного пристрою, після чого - подаємо напругу в тестовому режимі.
• Живиться замок тестуємо на відкривання-закривання. При відсутності неполадок в роботі закриваємо кришку.

Фото хвіртки з підключеним пристроєм

Вибравши і встановивши електромеханічний врізний замок на хвіртку, або ж його більш простий накладної варіант, ви забезпечуєте надійний захист вашого будинку від непроханих гостей.
