Електромагнітний замок на двері установка, підключення, управління

Електромагнітний замок на двері - це надійне замикає пристрій, що відрізняється компактністю, високим ступенем захисту, тривалим періодом служби і простотою експлуатації. Працює пристрій за рахунок виникнення електромагнітного поля, що притягує металеву пластину. Щоб відкрити двері, необхідно надіслати сигнал на датчик, який розімкне електричний ланцюг.

Замикаючий пристрій на офісної двері електромагнітного типу

Що входить в комплект замку

Щоб встановити електромагнітний замок без допомоги фахівців, буде потрібно придбати не тільки саме замикає пристрій, а й додаткові механізми, без яких замок не буде працювати правильно. Повний комплект замку складається з:

самого замку, який продається з відповідною металевою планкою і проводами для підключення замикаючого механізму до джерела струму;
контролера, необхідного для управління пристроєм. Через контролер підключаються всі окремі елементи замку;
зчитувача інформації, необхідної для відкривання. Замок може відкриватися після набору секретної цифровий комбінації (кодовий замок) або за допомогою електронного ключа (брелка, карти і так далі). Залежно від різновиду пристрою і підбирається необхідний зчитувач (кодова панель);
комплекту ключів. У більшості випадків поставляється 6 ключів і один ключ, раніше запрограмований на певну частоту відкривання. Від основного ключа можна перекодувати всі додаткові пристрої відкривання замка;
кнопки для виходу з приміщення. Розташовується всередині приміщення і встановлюється для полегшення виходу з будівлі без впливу на замок ключами;
блоку живлення, оснащеного додатковими акумуляторами. Харчування електромагнітного замка здійснюється від електричної мережі з напругою 220В. Додатковий блок живлення необхідний для коректної роботи замка в разі відключення з яких-небудь причин електрики, необхідного для утримання замку в закритому положенні;
додаткових електричних проводів для підключення всіх елементів замку.

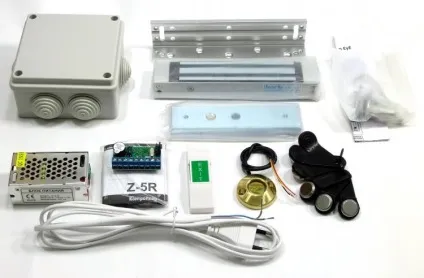

Комплект обладнання для установки замикаючого механізму

Додатково пристрій електромагнітного замка можна оснастити:

доводчиком, який буде плавно закривати двері. Це сприяє зменшенню зносу деталей замка і, як наслідок, продовження терміну служби пристрою. У більшості випадків доводчик встановлюється на вхідних дверях;

Пристрій для плавного закривання дверей

Додатковий пристрій для відкривання дверей

Комплектація електромагнітного замка залежить від необхідності безперебійного електричного живлення і додаткових пристроїв.

Монтаж електромагнітного замка

Набір інструментів для роботи

Щоб виконати монтаж електромагнітного замка своїми силами, будуть потрібні наступні інструменти:

олівець, маркер або інше пристосування для нанесення розмітки;
дриль. Інструмент потрібно для просвердлювання отворів під кріпильні болти і облаштування ніші в разі установки врізного замка;
викрутка (шуруповерт);
молоток, стамеска. Інструменти необхідні для установки врізного замикаючого пристрою.

установка замка

Установка електромагнітного замка починається з нанесення розмітки на дверне полотно в місці врізки пристрою. Для цього:

дверне полотно коштує зняти з петель;
в місці врізки замку (рекомендується встановлювати замки на відстані 1 м від підлоги) розмічається область для установки пристрою;
відзначаються місця для майбутніх кріплень.

Для нанесення розмітки можна використовувати раніше підготовлене лекало замку. Такий спосіб дає велику чіткість і практично виключає помилки. Також нанести розмітку можна, доклавши корпус замку до дверного полотна.

Розмітка необхідна і для установки накладного замку. В цьому випадку потрібно відзначити тільки місця для кріпильних болтів.

Подальший монтаж виглядає так:

по лініях розмітки просверливаются необхідні отвори;
в місці врізки пристрою утворюється ніша. У дерев'яних дверей нішу можна зробити за допомогою стамески і молотка. Установка врізних замків на металеві двері переважно відбувається на стадії її виготовлення. Щоб врізати замок у двері, виготовлену з металу після її установки, потрібно частково зняти внутрішню обшивку;
корпус замку встановлюється всередину ніші і закріплюється фіксують болтами;
аналогічним чином встановлюється відповідна планка.

Схема установки замку, оснащеного електромагнітами на двері

Установка додаткового обладнання

На наступному етапі всередині приміщення монтуються:

Додаткове обладнання, яке встановлюється всередині приміщення

Зовні приміщення встановлюється зчитувач для відкривання дверей.

Устаткування, яке встановлюється зовні приміщення

Всі додаткові пристрої встановлюються на стіни, розташовані поряд з дверима. Монтаж елементів системи на дверне полотно не допускається, так як вони сильно обтяжують конструкцію.

Для установки додаткового обладнання своїми руками треба:

виконати розмітку в обраній галузі;
просвердлити отвори для кріплень;
встановити і зафіксувати кожен прилад.

Підключення електромагнітного замка

Тепер розглянемо, як підключити електромагнітний замок самостійно. Для цього будуть потрібні елементарні знання роботи з електрикою і інструкція, що додається до пристрою.

Якщо інструкції немає в комплекті з замком, то можна звернутися до виробника замикаючого механізму або самостійно знайти схему підключення конкретної моделі замку через інтернет.

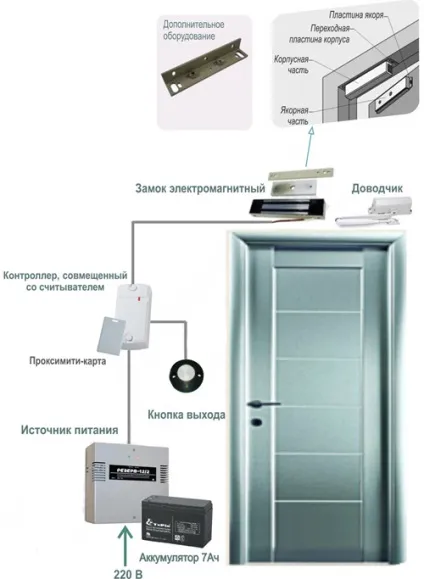

Загальна схема підключення електромагнітного замка представлена на наступному малюнку.

Основним елементом в роботі електромагнітного замка є контролер. Саме до нього і необхідно підключити всі устаткування, що залишилося. Підключення електромагнітного замка здійснюється ізольованими двожильний проводами з перетином не менше 0,5 мм.

З'єднувальні дроти можна розташувати всередині стіни або «сховати» їх в спеціальний гофрований шланг, який не псує дизайн приміщення.

Як підключити обладнання і замок до контролера

Управління електромагнітним замком

Управління замком відбувається через контролер, який здатний виконувати наступний набір функцій:

подавати живлення для фіксації замикаючого механізму;
передавати сигнал для відкриття замку;
кодувати ключі і так далі.

При першому підключенні замку необхідно запрограмувати всі робочі ключі. Для цього:

ключ зроблений майстром і прикладений до комплекту замка підноситься до Котроллер, через який здійснюється управління пристроєм;
далі контролер переводиться в режим запису через джампер;

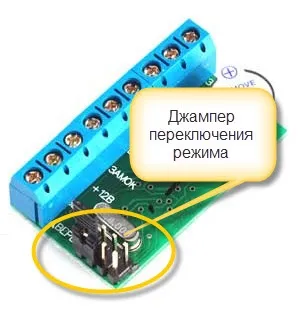

Місце розташування джампера на контролері

підносячи кожен ключ до зчитувача, програмуються інші пристосування для відкривання;
контролер переводиться в режим роботи.

Після програмування ключів замок автоматично блокується. Відкрити його можна підготовленими ключами.
