Електродзвінок і електрореле

Всі ви, звичайно, знайомі з електричним дзвінком (рис. Нижче). Основною частиною його є електромагніт. Електричний дзвінок діє так: при замиканні електричного кола вимикачем електромагніт притягує до себе якір з молоточком і рухомим контактом; молоточок ударяє по чашці дзвінка; рухливий і нерухомий контакти розмикаються і електричний ланцюг розривається; електромагніт опускає якір, рухливий контакт під дією сили пружності знову замикається з нерухомим контактом - весь процес повторюється. Намагнічення і розмагнічування електромагніту відбувається швидко, якір весь цей час коливається, розмикаючи і замикаючи ланцюг, а молоточок ударяє по чашці, викликаючи дзвін.

Залежно від конструкції електричні дзвінки можуть працювати як від батарей кишенькового ліхтаря, так і від електромережі. Самостійно ви зможете зібрати модель електричного дзвінка з набору деталей електроконструктора, використовуючи джерело струму, вимикач і електричні дроти (рис. Нижче). Перед випробуванням моделі треба зібрати її електричний ланцюг. Стійкої роботи електричного дзвінка домагаються, змінюючи відстань між нерухомим контактом і пружною пластиною (рухомим контактом).

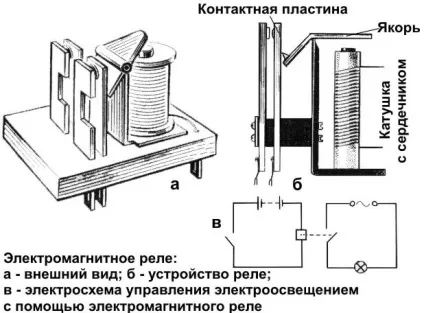

Електромагнітні реле можуть працювати на розмикання електричного кола споживача (розмикати реле), замикання (замикає реле) і перемикання (перемикаючий реле).
Електрична схема управління електроосвітленням за допомогою реле (див. Рис. Вище, в) складається з джерела струму, котушки реле і вимикача. У ланцюг споживача входить джерело струму, контакти реле і електролампа. Пропускаючи по котушці електромагніта струм від батареї для кишенькового ліхтаря, можна включати електричну лампу, що працює від електромережі.
На практичній роботі ви зможете зібрати модель електромагнітного реле з набору деталей конструктора. Перед випробуванням моделі треба зібрати ланцюг управління (джерело струму, реле, вимикач) і ланцюг споживача (лампа розжарювання, електричний дзвінок і т. Д.). Замикаючи електричний ланцюг управління, спостерігайте включення споживача.
