Багато хто з нас стикався з проблемою вибору електрофурнітури для нової квартири або заміни старих розеток. У другій частині статті, присвяченій побутових електричних розеток, Prostocomfort розповість, де і навіщо застосовуються різні види і типи електричних розеток: розеток із заземленням і розеток із захистом.

Для підключення побутових електроприладів використовуються розетки з заземленням та без заземлення. Розетки із заземленням встановлюються в електропроводках з заземлюючим проводом. Для захисту електроприладів, проводки і людей від руйнування або ураження електричним струмом, застосовуються розетки з додатковими захисними функціями.

Розетки із заземленням

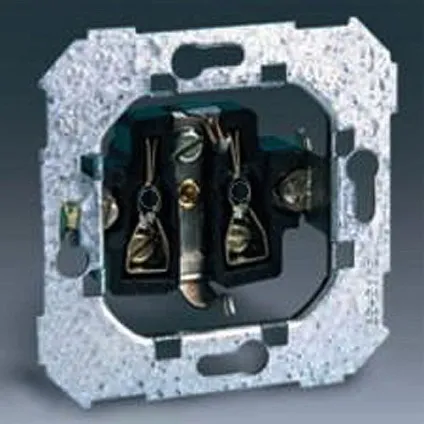

Розетки із заземленням дозволяють за допомогою мережевої вилки заземлювати підключені до цих розеток електроприлади.

Розетки із заземленням називаються ще триполюсними, тому що у них є три контакту. З них два контактних гнізда - для фазного і нульового проводу, і один здвоєний контакт - для заземлення. Заземлюючий контакт розетки повинен бути з'єднаний з проводом заземлення електропроводки. А цей провід - з клемою заземлення на електрощиті. Тому домашня електропроводка для розеток із заземленням повинна бути виконана 3-х жильним проводом. Дві жили - це фаза і нуль. І одна - заземлення.

Електричні розетки із заземленням і захистом від перенапруги

Розетка із заземленням в блоці з вимикачем. (Іст. Каталог продукції АВВ)

  • якщо відомо, що в будинку електропроводка виконана 2-х жильним проводом, то купувати в цей будинок розетки із заземленням не має сенсу;
  • якщо ж електропроводка виконана 3-х жильним проводом, то все розетки для неї повинні бути із заземленням;
  • якщо електроприлади не можна експлуатувати без заземлення, а проводка виконана 2-х жильним проводом, то необхідно переробити електропроводку 3-х жильним проводом, і ставити в неї розетки із заземленням.

Електричні розетки із заземленням і захистом від перенапруги

Не можна експлуатувати без заземлення всі споживачі електричного струму, які:

  • мають металевий корпус (електроплити, праски);
  • призначені для нагріву води (електрочайники, бойлери);
  • використовують в процесі своєї роботи воду (пральні машини).

Розетки із захистом

Розетки із захистом - розетки, оснащені пристроями для захисту від різних зовнішніх впливів: короткого замикання, перевантажень, утечег струму, перенапруги і ін.

Розетки із захистом від перевантаження по струму, в тому числі від короткого замикання, мають вбудований автоматичний вимикач (запобіжник). Їх доцільно використовувати для підключення старих електроприладів або ненадійних. Адже в цьому випадку існує висока ймовірність короткого замикання в них або непередбачене збільшення робочого струму. Автоматика таких розеток миттєво відключить несправні прилади від електромережі. Тим самим вона запобіжить:

  • можливому спалаху цих приладів при короткому замиканні;
  • відключення всієї електромережі та інших електроприладів автоматичним вимикачем на електрощитку.

Розетки із захистом від витікання струму містять пристрій захисного відключення (УЗО). Воно відключає від електроживлення включений в таку розетку прилад, якщо в ньому є витік струму через погану ізоляцію або через контакт людини до струмоведучих деталей. Цей вид розеток доцільно використовувати для підключення електроприладів безпосередньо стикаються з водою: пральних машин, електробойлерів, джакузі з електричними компресорами і інших. У разі погіршення ізоляції, коли електричний струм може проникати в воду, такі розетки захищають людей від ураження електричним струмом.

Ще одне їх застосування - приміщення, де грають або навчаються діти. Всякий раз, коли допитливий нетяма вставить шпильку в контактне гніздо розетки, захист буде її відключати від електрики.

Електричні розетки із заземленням і захистом від перенапруги

Розетка з вбудованим УЗО (Іст. Каталог продукцііGIRA)

Важливо. Для будинку слід купувати розетки, у яких номінальний струм відключення буде перебувати в межах від 30 до 100 міліампер.

Розетки із захистом від перенапруги (від перевищення допустимих значень напруги) мають вбудований вимикач, який спрацьовує, якщо напруга в мережі перевищує допустиме значення. Зазвичай це 275 Вольт. Ці розетки доцільно використовувати для підключення дорогих або унікальних електроприладів.

Електричні розетки із заземленням і захистом від перенапруги

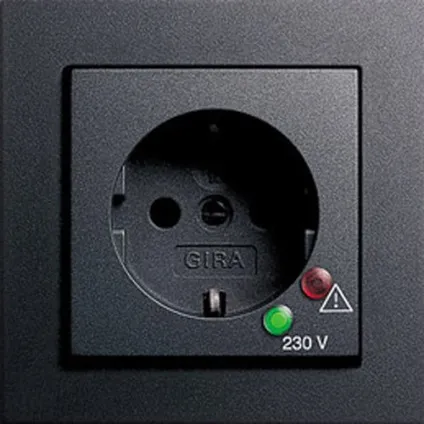

Розетка з захистом від перенапруги. (Іст. Каталог продукцііGIRA)

Розетки із захистом від грозових розрядів (розетки з захистом від блискавки, розетки з захистом від імпульсного перенапруження) містять вбудовані розрядники. Вони пропускають через себе величезні наведені струми (до декількох тисяч ампер), які виникають в електропроводках будинків при попаданні блискавки безпосередньо в ці будинки, в предмети, розташовані неподалік від будинку, або в дроти міської електромережі. Розрядники в такий розетки включені паралельно контактним гнізд. Тому надвисокі струми в кілька тисяч Ампер, наведені розрядом блискавки, замикаються на цих розрядниках, і до електроприладів не доходять. Такі розетки обов'язково слід використовувати там, де відзначається підвищена грозова активність, і трапляються потрапляння блискавок в об'єкти на землі.

Електричні розетки із заземленням і захистом від перенапруги

Розетки з захистом від блискавки. (Іст. Каталог продукцііSALTEK)

Розетки з механічним захистом від ураження електричним струмом оснащені кришкою або шторками. Вони закривають контактні гнізда розеток від випадкового або навмисного (неусвідомлено навмисного, як у дітей) дотику до струмоведучих деталей цих розеток. Причому, захисний механізм зі шторками відкриває доступ до контактних гнізд лише в тому випадку, коли зусилля прикладається одночасно до обох шторкам, як це буває при включенні в розетку мережевої вилки.

Розетки для підключення потужних електроприладів

Потужні побутові електроприлади - це електричні машини, нагрівачі для води та електроплити потужністю понад 4 кВт. Вони можуть підключатися до домашньої електромережі безпосередньо або за допомогою мережевої вилки. В останньому випадку будуть потрібні електричні розетки, розраховані на струм 20-25 Ампер. Ці розетки, найчастіше, накладні. Однак, є і вбудовані. Оскільки потужні електроприлади слід заземлювати, розетки для них завжди 3-х полюсні. Встановлюються вони тільки в електропроводки, виконані 3-х жильним проводом, в якому одна жила - заземлювальна. Електричні розетки для потужних електроприладів завжди купуються разом зі своєю мережевою вилкою. Комплект розетка-штекер називається електричним роз'ємом.

Електричні розетки із заземленням і захистом від перенапруги

Накладний роз'єм на 25 А для потужних електроприладів. (Іст.rembyttehnikaspassk.ru)

Електричні розетки із заземленням і захистом від перенапруги

Вбудований роз'єм на 25 А для потужних електроприладів, (Іст. 220.kovalevi.ru)

Купувати розетку із заземленням або без заземлення?

У новому будинку, як правило, електропроводка виконується 3-х жильним проводом. Тому для нового будинку слід купувати розетки із заземленням. Якщо розетки купуються замість старих і будуть встановлюватися на стару ж електропроводку, то має сенс перевірити, яким проводом виконана електропроводка. Для цього досить демонтувати хоча б одну розетку і подивитися на провід, до якого вона підключена. Три провідних жили має цей провід або дві добре видно навіть неспеціалісту. Якщо провід 2-х жильний, купувати потрібно розетки без заземлення, а якщо 3-х жильний - розетки із заземленням.
