Електричне обладнання розподільчих пристроїв
Основні поняття і визначення
Електричні машини і трансформатори, встановлені на електростанціях і підстанціях, лінії електричних мереж потребують управлінні і захисту від пошкоджень і пошкоджень режимів. Для цього необхідні комутаційні апарати, вимірювальні трансформатори, токоограничивающие реактори, розрядники та інше електричне обладнання первинних (силових) ланцюгів. Необхідні також апарати управління, контролю, вимірювань, релейного захисту та автоматики, що утворюють вторинні кола електричної установки. Перераховані елементи електричного обладнання первинних і вторинних ланцюгів разом з допоміжними пристроями і будівельною частиною утворюють розподільний пристрій (РУ) станції або підстанції.
Розрізняють внутрішні і зовнішні РУ з електричним обладнанням, розміщеним в будівлях і поза будівлями. В останньому випадку воно повинно бути пристосоване для роботи при температурі повітря, що змінюється в широких межах, під дощем і снігом, при вітрі і ожеледі.
На станціях є РУ декількох ступенів номінальної напруги, пов'язані через силові трансформатори або автотрансформатори. Кожне РУ. як правило, містить збірні шини (трифазну систему провідників) і ряд приєднань або відгалужень від збірних шин з відповідним обладнанням. Залежно від призначення електроустановки, номінальної напруги, числа і потужності приєднань РУ може бути виконано з однією або двома системами збірних шин; з одним або двома вимикачами в кожному приєднанні і іншими особливостями, що визначають експлуатаційні властивості РУ і його вартість.
Наочне уявлення про РУ або установці в цілому дає електрична схема - графічне зображення електроустановки за допомогою умовних знаків відповідно до дійсним складом електричного обладнання та порядком електричних з'єднань. Ступінь деталізації плану може бути різною. Надалі широко використовуються однолінійні схеми, в яких вказані елементи обладнання та провідники однієї фази. Прилади, апарати управління і релейного захисту, а в ряді випадків вимірювальні трансформатори в таких схемах опускають.

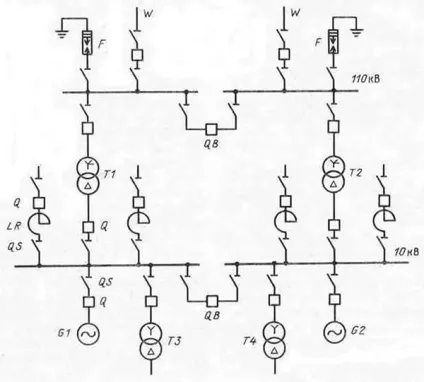

Рис.1. Однолінійна схема електростанції середньої потужності з РУ 10 і 110 кВ:
G - генератор; Т - трансформатор; Q - вимикач;
QB - вимикач секційний; QS - роз'єднувач;
LR - струмообмежувальним реактор; F - розрядник;
W - лінія електропередачі
Як приклад на рис.1 приведена однолинейная схема станції середньої потужності з РУ 10 і 110 кВ. Щоб не ускладнювати схеми, для обох РУ умовно прийняті поодинокі системи збірних шин. До збірних шин 10 кВ приєднані два генератора G1 і G2, два головних трансформатора Т1 і Т2, два понижуючих трансформатора власних потреб станції Т3 і Т4 і чотири лінії місцевої розподільної мережі з струмообмежуючими реакторами LR. До збірних шин 110 кВ приєднані два головних трансформатора і дві лінії W, що зв'язують станцію з системою.
