Електрична тепла підлога під плитку, технологія укладання, монтаж, відео
Тепла підлога - найефективніша технологія опалення, заснована на принципі конвекції. Найбільш економічний обігрів - водяні підлоги. але в міській квартирі встановити водяний опалювальний контур практично нереально.
Альтернатива - монтаж електричного теплого статі під плитку. В процесі експлуатації він обходиться дорожче водяного, але в порівнянні з іншими електрообігрівачами ефективніше і дешевше.
Монтаж електричної підлоги набагато простіше, ніж установка водяного контуру. Пол можна вмикати / вимикати в міру необхідності.
У місті тепла підлога - додаткове джерело опалення: при економному витраті і використанні автоматичного терморегулятора витрати на експлуатацію виходять в межах розумного.
Різновиди електричних підлог
Є чотири основних види електричних підлог (детально про їх особливості можна прочитати в статті про вибір теплих електричних підлог).
Залежно від технології укладання під плиткове покриття підійдуть всі:
- одножильний або двожильний кабель;
- інфрачервона плівка;
- кабельні мати - сітка шириною 0,5 м із закріпленим змійкою кабелем;
- стрижневі карбонові (інфрачервоні) мати.
Технологій укладання теплої підлоги під плитку дві: зі стяжкою і без неї. Найдешевший підлогу - кабельний - укладається тільки під стяжку, а її монтаж здійснимо не скрізь: перекриття може не витримати додаткового навантаження, і висота приміщення зменшиться як мінімум на 7 сантиметрів.
Решта видів підлог можна класти сухим способом. Коштують вони дорожче, зате простіше монтаж.
В якості основної системи обігріву беруть підлогу потужністю 140-180 ватів, в якості додаткової - до 140 (в цій статті можна більш детально дізнатися про потужності споживаної електричним теплою підлогою).
Читайте також: Як зробити електричний тепла підлога під ламінат
Якщо підлогу кладеться на дерев'яну основу, поверхню необхідно отциклевать, щоб вона була рівною.
Далі слід підготувати місце для монтажу терморегулятора: його розміщують на невеликій висоті від підлоги, в ніші або накладним способом. До термостата підводять подає кабель (бажано від окремого автомата). Якщо термостат встановлюється в штробі, то і кабель потрібно підводити в штробі.
Загальне правило: не можна розташовувати плівку або мати під стаціонарно розміщеної меблями і великогабаритним побутовим обладнанням (холодильниками та ін.), Щоб уникнути перегріву. Виняток - саморегулюючий кабель, але він дорогий.
Для теплоізоляції можна використовувати пенофол. Складається з спіненого поліетилену з етикеткою підкладкою і фольги 14 мкм.
Теплопровідність цього матеріалу близько 0,048 Вт / мК. Укладати просто: розкачати рулон клейовий стороною вниз, що відбиває вгору. Поверх матів кладуть сітку, до якої кріплять кабель.
Замість стандартних фольгованих можна стелити мати з відбиваючим лавсановим покриттям - у них відсутня електропровідність. Ще один варіант - профільні мати з екструдованого пінополістиролу.
Інфрачервону плівку ріжуть строго по пунктирних лініях. Кабельні мати різати не можна. При монтажі слід відступати від стін не менше 10 сантиметрів.
Перед укладанням стяжки або фінішного покриття будь-яка підлога необхідно оттестировать: включити електрику і заміряти опір тестером. Отримана величина повинна відповідати зазначеній в паспорті. Допустиме відхилення - 5-10 відсотків. Змиритися також опір ізоляції: повинно бути не менше 10 МОм.
Заземлювальний провідник фіксують захисної клемою.
Технологія укладання кабелю
- Для розрахунку кроку укладання потрібно площа приміщення розділити на довжину кабелю. Мінімально допустима цифра - 7 сантиметрів, стандартна - 20-25.
- Настелити гідроізоляцію. На цій посаді підійде щільна поліетиленова плівка. Її кладуть з нахлестом на стіни.
- Укласти мати утеплювача - встик, що відбиває поверхнею вгору.
- Проклеїти стики смуг металізованим скотчем.
- По периметру кімнати укласти демпферну стрічку для компенсації теплового розширення стяжки, а на самі мати - металеву армуючої сітки.
- Відтестувати кабель на працездатність.
- Встановити терморегулятор. Датчик поміщають на підлогу між витками кабелю. Провід, що з'єднує термостат з датчиком, прибирають в гофру. При виведенні гофри з кабелем на стіну різкого зламу в кутку бути не повинно.

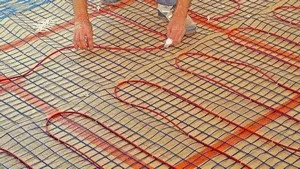

- При укладанні змійкою кабель кладуть на стрічки утеплювача перпендикулярно їм. Радіус вигину від 3,5 см і більше.
- Фіксація через 0,3-0,4 метра кріпильними елементами монтажних стрічок або пластмасовими хомутами до сітки. Якщо є термоусадкові муфти, їх слід розташовувати тільки на прямих ділянках.
- Поверх кабелю кладуть стяжку близько 3 см завтовшки (висота над кабелем). Інгредієнти розчину для стяжки змішують в пропорції 1/4/5 / 0,6 (цемент / пісок / щебінь / вода) і додають приблизно 1% пластифікатора.
- Через пару днів (коли розчин затвердіє) можна класти плитку.
- Через добу після укладання треба затерти шви.
Читайте також: Електрична тепла підлога для дерев'яного будинку своїми руками
До моменту повного схоплювання стяжки (близько місяця) включати тепла підлога не можна.

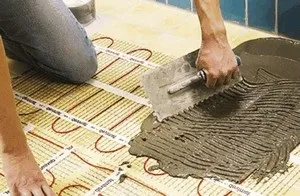

Укладання кабельних матів простіше: їх кріплять до поверхні клейкою плівкою з виворітного боку. Мати кладуть строго встик, без накладок. Монтаж стяжки необов'язковий, можна відразу наносити клей і класти плитку.
Особливості укладання плівки
- Укласти плівку мідної смугою вниз, зафіксувати стики металізованим скотчем.
- Вставити клеми в отвори, зроблені по центру мідних смуг.
- Підвести до клем дроти від терморегулятора, уникаючи перетинів.
- Місця приєднання провідників ізолювати.
- Плитку можна класти на лист гіпсокартону або на порожнисту монтажну сітку.
висновок
А при укладанні найголовніше - дотримуватися техніки безпеки: всі процедури, пов'язані з підключенням контактів, здійснювати тільки з знеструмленій проводкою.
