Електрична тепла підлога під ламінат види, ціна, який краще вибрати, монтаж своїми руками

Зараз на ринку будівельних матеріалів особливою популярністю користуються теплі підлоги. Вони є дуже зручним джерелом тепла. У будь-якому будинку це може бути або єдине джерело обігріву, або додатковий.

Принадність таких систем в тому, що обігрів можна спокійно контролювати. Якщо хочеться, щоб ноги прогрівалися приємним теплом - включаєш систему, якщо немає - спокійно залишаєш відключеною.

З кожним роком популярність теплих підлог росте в геометричній прогресії.

Для локального типу обігріву приміщення в квартирі зазвичай використовують електричний тепла підлога. Його застосовують як додаткове джерело опалення. При монтажі слід попередньо з'ясувати номінальну напругу загальної мережі живлення:

150 В підходять для обігріву основних житлових кімнат (вітальні, спальні, кухні);
220 В дозволять прогрівати більш холодні приміщення - балкони, ванні і дитячі, а також ті кімнати, де відбувається підвищена втрата тепла.

Нагрівається вся система за рахунок одного кабелю, підключеного до мережі. Порівняти роботу електричної підлоги можна зі звичайною грілкою, принцип роботи її зрозумілий: нагрів головного елемента призводить до нагрівання інших підключених частин.

Переваги та недоліки системи

Монтаж є порівняно простим і може бути виконаний самостійно людиною, яка не має спеціальної освіти і навичок. Укладається підлогу на стяжку.
Економія коштів.
Довговічність конструкції. Якщо дотримуватися основних правил користування системою, то вона прослужить вам вірою і правдою довгий час.

Висока вартість електроенергії. Тепла підлога буде витрачати додаткову енергію, і житлово-комунальні рахунку будуть значно збільшені.

Електричні підлоги діляться залежно від їх конструкції, являють собою або систему кабелів, або тени, або плівкові моделі.

Є загальні ознаки, які об'єднують всі ці види:

Для монтажу потрібно абсолютно суху основу.
Всю систему слід заземлити і теплоізолювати.
Мають в конструкції терморегулятори.
Надійні і довговічні.
Є додатковими джерелами опалення приміщення.

Різновиди і їх опис

Електричний підлогу укладається набагато легше і швидше, ніж водяний. Одним з його переваг є можливість укладання на виконану стяжку або стару плитку. За товщиною вся конструкція буде набагато менше водяного варіанта.

Розрізняють такі види теплих електричних підлог.

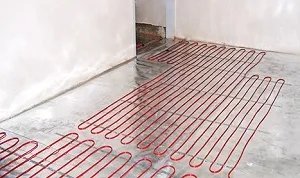

Являє собою нагрівальний кабель, що поставляється в секціях (бухтах). Укладається він у вигляді змійки на металеву або капронову сітку, відстань між нагрівальними елементами - 10-15 см. Вся конструкція покривається бетонною стяжкою висотою не менше 3 см. Ціна - від 2500 рублів за 10 метрів.

Підігрів відбувається рівномірно. Ніколи не буде сильних перепадів, які можуть негативно позначитися на людину. Адже різниця в температурі повітря і підлоги всього кілька градусів.
Система невидима для очей. Адже основний кабель захований під декоративним покриттям, а на увазі тільки термостат для регулювання температури.
Чітке регулювання температури. Обпектися не вийде навіть при найвищому значенні.
Якщо він використовується як другорядне джерело тепла, то його енерговитратність завжди можна зменшити за допомогою терморегулятора.
Можливість використовувати одну систему відразу на дві або більше кімнат. Це зручно і не особливо затратно в фінансовому плані.
Якщо вся система була вмонтована правильно, то вона прослужить довгі роки. Втручатися в її роботу абсолютно необов'язково.

Стяжка повинна бути не менше 3 см.
Довгий прогрів приміщення через глибокого розташування кабелю під стяжкою.
Монтаж виконується набагато складніше, ніж при укладанні нагрівальних матів.

Тонкий нагрівальний кабель

Невелика висота розчину над кабелем. Поверхня підлоги буде прогріватися значно швидше, ніж при використанні першого виду.
Самостійний вибір кроку укладання.
Надійність конструкції, механічна міцність і висока теплостійкість.
Економічна витрата електрики.
Може укладатися в приміщенні будь-якої форми і площі.

Даний кабель має тонке розтин.

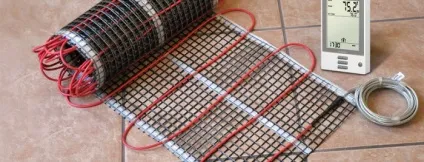

нагрівальні мати

Це цільні конструкції з тонкого кабелю, укладеного у вигляді змійки з певним кроком, кріпиться він на капронову сітку 50х50 см.

Використовується для укладання в приміщеннях, де виникає проблема з укладанням стяжки великої товщини. Кабель кожної мати має «холодний кінець», службовець для з'єднання з термостатом, який задає певну температуру. Термостат зручний тим, що приладу можна задати температуру відразу на тиждень або день.

Мати представлені вже у вигляді готової конструкції, їх можна різати на окремі частини, при цьому цілісність кабелю не порушиться. Це значно спрощує монтаж, адже виключається ризик нерівномірної укладання.

Монтаж проводиться на будь-якому етапі ремонту в квартирі. Можливі два варіанти:

«Сухий» процес укладання. Коли на теплу підлогу відразу укладається ламінат, при цьому не використовується ніяких клейових сумішей для закріплення конструкції.
«Мокрий» процес укладання. Використовується при укладанні керамічної плитки. Для її закріплення використовується клей.

Ціни на нагрівальні мати:

Зручний і швидкий монтаж.
Швидкий нагрів підлоги, так як мати розташовані ближче до поверхні.
Товщина всієї конструкції не перевищує 4 мм.

Мати є лише допоміжним джерелом опалення приміщення.
Висока вартість.

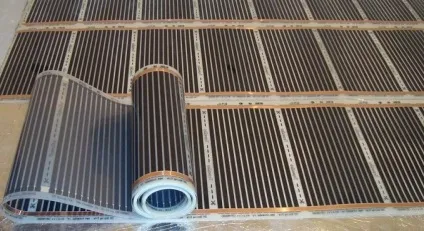

Інфрачервоний (плівковий)

Є самим модернізованим і вдосконаленим варіантом електричних підлог. Має всі технологічні можливості в конструкції. В монтаж не входить пристрій цементної стяжки, а сам процес не займає багато часу.

Простота робіт. Плівку можна укладати під будь-який тип покриття. Використовується «сухий» вид монтажу, при якому не потрібно використання клейових сумішей і стяжки. При складанні статі не виникне ніяких проблем.
Низька ціна матеріалу. Заощадити можна не тільки при покупці самої підлоги, але і при монтажі. Чи не буде вимагатися закупівля додаткових матеріалів, а також наймання робітників. Конструкцію можна встановити своїми руками, попередньо прочитавши і вивчивши інструкцію.
Корисність. Інфрачервоні промені сприятливо впливають на людей, знижуючи ризик захворювання застудою.
Універсальність. Плівковий підлогу може служити в якості основного і допоміжного джерела опалення приміщення.
Безпека і екологічність. Система не завдає шкоди ні навколишньому середовищу, ні самим людям, які проживають в квартирі.
Рівномірний розподіл струмових навантажень.

Єдиний мінус - недовгий термін служби. Залежно від виробника, інфрачервоний підлога прослужить не більше 15 років.

Покрокова інструкція робіт

Укладання ізоляції на підлогу. Ізоляція застосовується для зниження теплових втрат і економії електроенергії. Шар теплоізоляції проходить між нагрівальним кабелем і підставою підлоги. Завдяки цьому можна знизити втрати до 30%.
Підготовка поверхні до монтажу. Необхідно очистити підлогу від бруду, пилу та сміття. У разі, якщо на поверхні є ями і нерівності, на неї укладається стяжка. Щоб стяжка під час експлуатації не тріснула, її товщина повинна бути в межах 3-7 см. Для кращого її зчеплення з бетонною поверхнею попередньо обробіть підлогу грунтовкою. Як тільки вона підсохне, відзначте місця, де буде стояти важкі меблі (там тепла підлога не буде встановлюватися), і відступ від стін до самого нагрівального кабелю.
Підготовка підлоги для установки терморегулятора і датчика. Встановлюють регулятор на будь-якій стіні в кімнаті, єдине обмеження - відстань від підлоги не менше 0,3 м. Для кріплення сверлится отвір. Щоб прокласти силовий кабель і провід від датчика температури, в стіні від місця розташування термостата перпендикулярно основи проробляємо штробу. Силовий провід і провід від датчика поміщаються в гофру або пластикову трубу (використовувати можна будь-який матеріал) для захисту від механічних пошкоджень і додання кімнаті естетичного вигляду.

Попередня цементно-піщана стяжка

Стяжка застосовується для:

Вирівнювання поверхні підлоги (ями, горби, тріщини).
Створення міцної основи для подальшого укладання кабелю.
Запобігання перегріву нагрівального кабелю і всієї системи обігріву.

Альтернативним варіантом може вважатися металева сітка, яка укладається на теплоізоляцію. Основний шар стяжки буде укладатися відразу на сітку з покладеним поверх нагрівальним кабелем.

Після того, як стяжка затверділа, на поверхню укладається монтажна фольга, розподіляти її потрібно рівномірно, краю закріплюємо спеціальним фольгированним скотчем. Фольгована теплоізоляція дозволить тепла рівномірно розподілятися по всій поверхні підлоги.

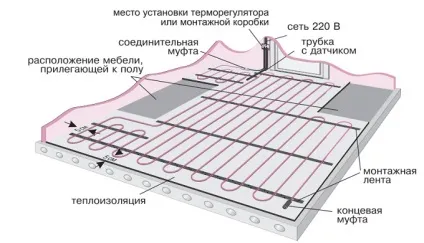

Монтаж нагрівальних секцій

Перед розкручуванням теплового кабелю виміряйте його опір. Запишіть значення в гарантійний талон, допустимі невідповідності в ± 10% (номінальний опір записано на етикетці дроти).

Далі процес наступний:

Холодний кінець нагрівального кабелю слід просунути через пластикову трубу або гофру і закріпити в штробу.
Монтажною стрічкою прикріплюємо до підлоги початок кабелю і сполучну муфту, яку потрібно розташувати так, щоб в процесі стяжки вона була повністю залита розчином. Саме з цього місця закріплення буде починатися укладка теплої підлоги.
Уважно стежте за кроком укладання і за тим, щоб лінії кабелю ніде не контактували і не перетиналися. Це призведе до перегріву нагрівальних елементів і займання в процесі експлуатації. У тому місці, де відбувається вигин дроту, радіус самого вигину не повинен бути менше 5 см.
Кінцеву муфту фіксуємо монтажною стрічкою і маємо в своєму розпорядженні як сполучну муфту, щоб в процесі заливки стяжки вона повністю покривалася розчином.

При монтажі одножильного нагрівального кабелю складіть попередню схему укладання, щоб до терморегулятора підключалися відразу його обидва кінці.

Якщо вас цікавить, який тепла підлога краще під плитку. прочитайте цей матеріал.

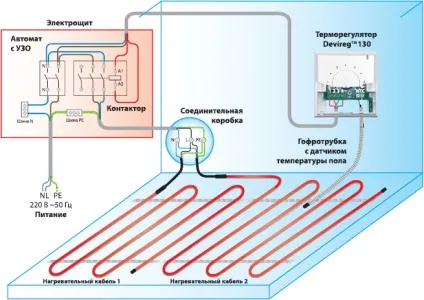

Установка датчиків температури і терморегулятора

Монтувати датчик слід в гофрованої труби. У разі, якщо під час експлуатації він вийде з ладу, його з легкістю можна буде витягти і замінити на новий.

Установка відбувається в одній трубі разом з живильним кінцем нагрівального кабелю, вмонтованого в штробу.
На кінець трубки, де проходить провід терморегулятора, ставиться заглушка, яка захистить трубу від попадання в неї розчину і сміття.
Трубка розташовується паралельно лінії нагрівального кабелю, закріплюємо її монтажною стрічкою.
Підключення самого терморегулятора здійснюється після приєднання до сполучної коробці приєднувального кабелю і проводу датчика температури.

Не можна монтувати терморегулятор в приміщенні, де стоїть постійна висока вологість.

Після цього приступаємо до заливки фінішної цементно-бетонної стяжки і укладанні на поверхню підлогового покриття.

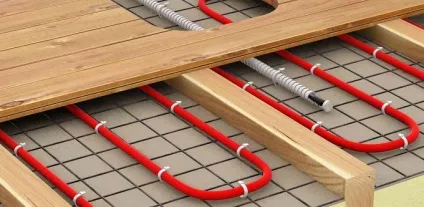

Монтаж ламінату на кабельний підлогу

Для укладання ламінату потрібно зробити стяжку на нагрівальний кабель. Вона не тільки захистить всю конструкцію від механічних пошкоджень, але і дозволить підлозі рівномірно розподіляти тепло по нагрівальних елементів.

У звичайних випадках при укладанні цього фінішного покриття використовується підкладка (звуко- або теплоізоляційний). Але в даному випадку вона буде лише перешкоджати проходженню тепла.

Якщо ж вам буде неприємний звук, який лунає при роботі електричного кабелю, то можна укласти тонку стяжку і підкладку товщиною не більше 3 мм. При цьому можна забезпечити не тільки чудову звукоізоляцію, але і нормальний обігрів всього приміщення.

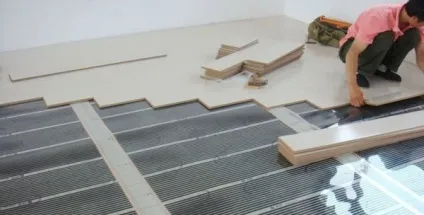

Монтаж ламінату на плівковий підлогу

Такий варіант укладання більш зручний в порівнянні з попереднім. Пол не тільки буде тонким, але і монтаж не займе багато часу, адже не вимагатиметься стяжка.

При роботі варто дотримуватися кількох правил:

Плівковий підлогу не слід укладати в тому місці, де буде стояти важка меблі.
Під ламінат слід укласти ще й міцний поліетилен, який захистить підлоги від вологи і попадання води на нагрівальні елементи.
Обов'язково залишайте зазор між стіною і ламінатом. Таким чином ви забезпечите вентиляцію поверхні і дасте можливість підлогового покриття рухатися в результаті температурних деформацій.

Покроковий процес монтажу кабельного варіанту даної системи ви можете побачити тут:
