В даному уроці Ви дізнаєтеся про таких інструментах СПДС GraphiCS, як:
Кнопка Приміщення - викликається інструмент СПДС GraphiCS, для оформлення планів будівель і маркування приміщень.
Для виклику інструменту Приміщення можна скористатися наступними способами:
- клікнути по іконці на вкладці СПДС - панель Осі;
- клікнути по іконці на панелі Архітектура;

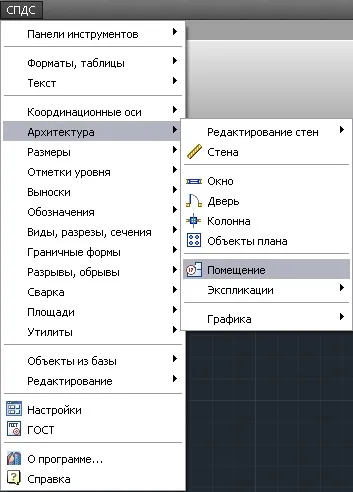

- Рядок меню - СПДС - Архітектура - Приміщення;
- ввести в командний рядок команду sproom.
Після виклику команди Вам буде представлена можливість вибрати способи побудови Приміщень. Можна працювати через в контекстне меню або в командному рядку.
Варіанти побудови Приміщень:
- F - повна. Контур приміщення визначається автоматично по замкнутому контуру стін і без урахування внутрішніх острівців.
- C - чиста. Контур приміщення визначається автоматично по замкнутому контуру стін з урахуванням внутрішніх острівців.
- R - прямокутник. Режим побудови приміщення у вигляді прямокутника.
- P - полілінія. Дозволяє створити приміщення, вказавши на кресленні існуючу Полініного.
- Про - контур. Режим побудови приміщення довільної форми з можливістю створювати дугові сегменти. Перемикання між дуговими і прямолінійними сегментами так само викликається через контекстне меню.
- M - магніт. Дозволяє створювати приміщення складної форми, автоматично визначаючи форму сегментів контуру. Вкажіть першу точку контуру, далі ведіть курсор миші близько до існуючих стін або контуру.
За замовчуванням приміщенням відображаються без кордону, тільки у вигляді міток, які видно при виділенні об'єкта.
Після завдання контуру відкриється діалогове вікно приміщення, яке має 2 вкладки:
На вкладці Оздоблення вказані елементи інтер'єру з зазначенням матеріалів обробки і розрахунком площ.
експлікація приміщень
Кнопка Експлікація приміщень - викликається інструмент СПДС GraphiCS, для створення відомості (експлікації) приміщень.
Для виклику інструменту Експлікація приміщень можна скористатися наступними способами:
- клікнути по іконці на вкладці СПДС - панель Осі;
- клікнути по іконці на панелі Архітектура;

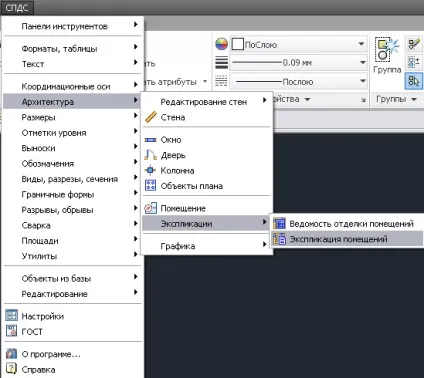

- Рядок меню - СПДС - Архітектура - експлікації - Експлікація приміщень;
- ввести в командний рядок команду sproom.
Для формування експлікації приміщень після виклику команди необхідно селектировать (виділити) все приміщення, які необхідно включити в відомість.
Відомість обробки приміщень
Кнопка Відомість обробки приміщень - викликається інструмент СПДС GraphiCS, для створення відомості обробки приміщень.
Для виклику інструменту Відомість обробки приміщень можна скористатися наступними способами:
- клікнути по іконці на вкладці СПДС - панель Осі;
- клікнути по іконці на панелі Архітектура;

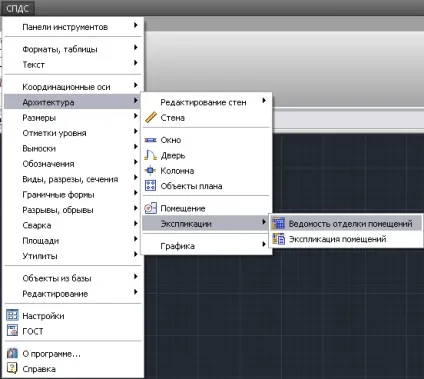

- Рядок меню - СПДС - Архітектура - експлікації - Відомість обробки приміщень;
- ввести в командний рядок команду sptablerooms.
Для формування відомості обробки приміщень після виклику команди необхідно селектировать (виділити) все приміщення, які необхідно включити в відомість. З'явиться діалогове вікно з можливістю настройки сортування даних.
Існують наступні настройки генерації таблиці:
У діалоговому вікні можна виключити з відомості непотрібні елементи обробки.
За допомогою інструментів Приміщення, Експлікація приміщень іВедомость обробки приміщень Ви без особливих зусиль оформите архітектурний план і створите, в автоматичному режимі, відомість обробки і експлікацію приміщень.
