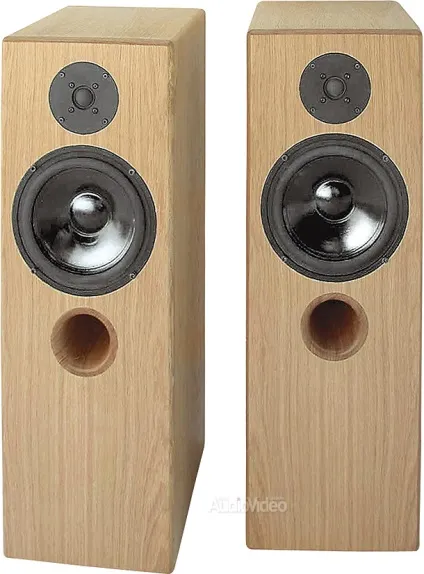

Колонки з родзинкою: лаконічність схеми поєднується з ретельним виконанням корпусу.
Розробляючи і виготовляючи нову модель акустики, виробник намагається намалювати портрет її слухача і оцінити обстановку, в якій ця система буде встановлена. Але я хочу описати конструкцію, ідеологом створення якої став її майбутній господар. Ось короткий перелік тих побажань, які ми отримали в якості керівництва до дії від чергового замовника. Це повинні бути підлогові акустичні системи для прослуховування спокійної музики в затишній домашній обстановці. Вони повинні гармоніювати з наявним інтер'єром, але мати родзинку в дизайні.
Вимальовувалася наступна картина:
1) низькочастотний динамік буде паперовим - порядок фільтра зобов'язує, хоча алюмінієвий дифузор в поєднанні з обробкою світлим дубом якнайкраще відповідав би вимогам дизайну квартири;
2) акустичне оформлення - фазоінвертор, так як в результаті прослуховування клієнт однозначно віддав перевагу цьому типу;
3) система буде двосмугової;
4) інтер'єр кімнати на увазі виготовлення виробу з плавними лініями, і тут як не можна краще в нагоді унікальна методика «моноліту», розроблена в нашій компанії для виробництва корпусів. Всі його межі виходять округленими, що також сприятливо позначається на проблемі дифракції в ВЧ-області.

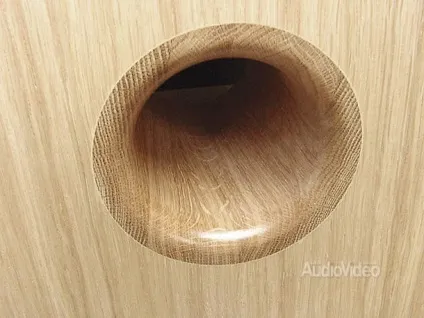

І про родзинку не забули: точений дубовий тунель фазоінвертора, виведений на передню панель, як не можна краще доповнював плавні обводи кутів.
Борис Пухов - випускник Ленінградського Політехнічного інституту, фахівець з акустики в компанії «Пітер-М'юзік». Бере безпосередню участь в розробці АС за індивідуальними замовленнями, причому не тільки для Hi-Fi-систем, але і домашнього театру. Останнє досягнення - запуск у виробництво автомобільних сабвуферів під торговою маркою Bloodhound.
Покопавшись в історії, ми вирішили взяти за основу розробку п'ятнадцятирічної давності норвезької фірми SEAS, благо зараз вУкаіни з такими брендами, як VIFA, SCANSPEAK і SEAS, проблем немає. Приємно було відзначити, що восьмидюймовий паперовий вуфер Н333 і тканинний купольний високочастотник H519 випускаються і до цього дня. Динаміки були придбані, і почався процес втілення в життя ідеї клієнта.
Корпус виготовляється з МДФ високої щільності (бічні і задня стінки 19 мм, передня - 25 мм). Після розкрою панелі по периметру обклеюються дубовим бруском таким чином, що в місцях їх стиків утворюються лабіринти - 100-відсоткова гарантія від витоків. Про герметичності конструкції свідчить і той факт, що перед фанеруванням доводиться свердлити технологічний отвір, тому що коливання температури повітря призводить до втягування стінок. Таким способом і були зібрані два 39-літрових корпусу.

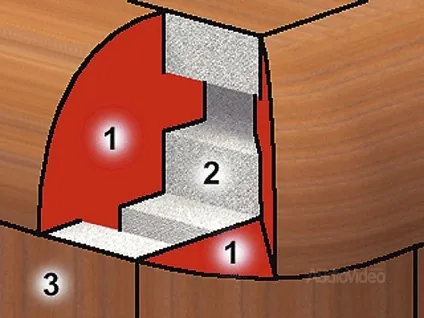

Cтик «моноліт»: 1 - дубовий брус, 2 - панель МДФ, 3 - шпон.
Особливістю методу «моноліт» є те, що корпус виходить нерозбірним, і тому перед установкою останньої панелі проводиться гаряча накатка вібропоглинаючий складу «візомат» на внутрішні площини і установка фільтра. Наявність внутрішніх розпірок надає конструкції додаткову жорсткість. Що характерно, при складанні не використовується жодного шурупа. Тришарове покриття матовим лаком надійно захищає корпус від коливань вологості в приміщенні і підкреслює рельєфність структури натурального дерева. Для установки на шипи-опори в нижній панелі на етапі виробництва монтуються потаємні гайки М8.

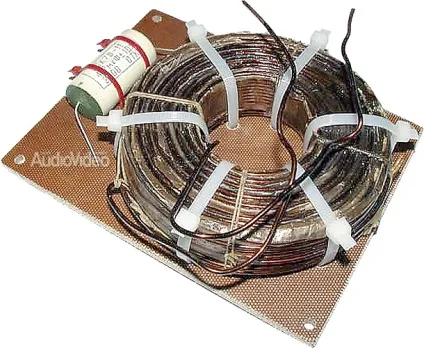

Кілька слів про фільтр: котушки індуктивності з повітряним сердечником і межслойной просоченням власного виробництва. Конденсатор металлопленочні поліпропіленовий К78-19, добре себе зарекомендував в акустичних фільтрах.
Так як від цих колонок не потрібно сильних зсувів дифузора низькочастотної головки і «вітрів» в тунелі не передбачається, ми обмежилися портом діаметром 70 мм. Довжину підбирали експериментально, налаштовуючи корпус на власну частоту резонансу головки (33 - 35 Гц). На час налаштування встановлювався пластиковий тунель, довжина якого підбиралася експериментально і вийшла рівною 150 мм. З огляду на заокруглень країв Точеного тунелю, ми зробили його довжиною 160 мм і вклеїли його в корпус колонки. Динаміки встановлювалися в передню стінку на спеціально відфрезерований посадковий пояс через прокладку з тонкої гуми і закріплювалися гвинтами за допомогою саморазжімних бронзових втулок.

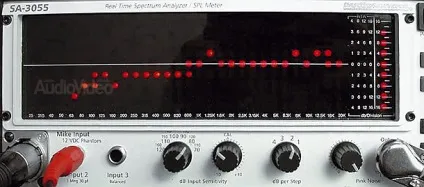

Обсяг корпусу в нижній частині був рівномірно заповнений синтетичною ватою, об'єм якої підбирався за мінімальною резонансній частоті системи при заглушеному отворі тунелю. Всі експерименти і налаштування проводилися на одному корпусі, а другий був зібраний за образом і подобою, тому що динаміки фірми SEAS славляться високою стабільністю параметрів однотипних виробів. Основним критерієм якості готових виробів клієнт вважав результат прослуховування. Воно проводилося спільно з консервативним британським підсилювачем Musical Fidelity A220. М'який тембр, легкість і ажурність звучання з хорошим опрацьовуванням просторової картинки дозволяло тривалий час слухати музику без ознак втоми, що цілком влаштовувало їх господаря. Ми все ж вирішили зняти АЧХ по звуковому тиску в ближньому полі за допомогою спектроаналізатора Audio Control SA-3055, використовуючи вбудований генератор рожевого шуму. Розташування мікрофона не дозволяло фіксувати роботу фазоінвертора, про що свідчить явний завал в НЧ області на світлодіодному дисплеї (крок 1 дБ), в той час як при прослуховуванні проблем з басом не виникало. Чутливість виявилася на рівні 89 дБ.
На завершення хочеться відзначити, що від якості виготовлення корпусу у величезній мірі залежить емоційне сприйняття музики і радувати око - не остання задача сучасних акустичних систем.
