Двоконтурний газовий котел пристрій, норми і вимоги, технологія монтажу

Газові котли та колонки служать для підвищення температури води і для обігріву будівель. У будівлях, де потрібна гаряча вода, все частіше користуються газовими котлами двоконтурного типу, які одночасно гріють воду і опалюють приміщення. Установка котла може викликати деякі труднощі, що виникають в основному через вимогливості котлів, ніж від самого процесу інсталяції.

На фото: настінні газові двоконтурні котли.

Пристрій двоконтурного газового котла

Котли такого типу нагадують одноконтурні за будовою, оскільки газовий пальник збільшує температуру теплового обмінника і носія. Головною перевагою двоконтурного котла вважається здатність відразу гріти воду для використання в господарстві і щоб опалювати приміщення. Відбувається це завдяки поєднанню трубопроводів в теплообміннику, використовуваних для досягнення обох цілей.

Потрібно відзначити особливість такого котла, змійовик поєднує 2 труби. У головній трубі, що служить для обігріву приміщень, знаходиться інша, для постачання теплою водою. Вода з цих контурах переміщається в різних напрямках, завдяки чому збільшується тепловіддача. Таку особливість потрібно враховувати під час під'єднання котла до системи водопостачання.

Одноконтурні котли мають три труби, дві провідні воду і одну - газ. Двоконтурні котли вимагають приєднання п'яти труб через двох контурів:

Труба з вхідним носієм тепла для обігріву;
Підводить, для постачання теплою водою;
З газом;
З вихідним теплим водним забезпеченням;
З вихідним носієм тепла для обігріву приміщення.

Перед тим як підключати двоконтурний котел за такою схемою, ознайомтеся з доданою інструкцією користувача, оскільки підключення може бути трохи іншим.

Є можливість придбання підлогового газового котла двоконтурного типу. Монтаж відбувається трохи за іншими правилами, а встановлювати його можна тільки в котельні, на відміну від настінного, який ставиться в зручному для вас місці. Як виконувати монтаж двокамерних котлів і де це краще робити, ми поговоримо пізніше.

На фото: система опалення двоконтурним котлом заміського будинку або дачі.

Потрібно відзначити, що роботи пов'язані з газовими котлами, виконуються спеціалізованими компаніями, у яких є ліцензія і спеціальний дозвіл. Установка і підключення котла своїми руками тягне за собою штрафи. Проте, займатися оформленням деяких дозволів і готувати котел до монтажу доведеться самостійно.

Норми і вимоги

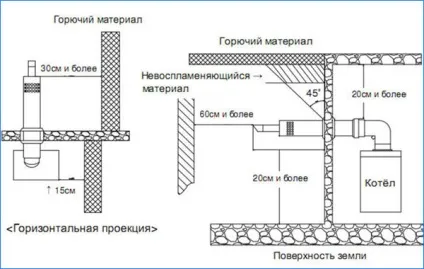

Тут знаходиться доповідна інформація про те, що дозволяється і що заборонено робити під час інсталяції газових систем. Головними умовами по монтажу котлів є:

Необхідні узгодження для дозволу на установку

Слідуючи таким нескладним вимогам можна без зусиль отримати необхідні дозволи на монтаж газового котла. Хоча, бажано детальніше вивчити СНиП, оскільки це загальні вимоги, і вони можуть змінюватися в залежності від певних випадків.

Звичайно ж, крім проходження СНіПам, часто виникають і інші турботи, пов'язані з монтажем котлів двоконтурного типу. Часто доводиться витрачати багато часу на різні дозволи по установці. Щоб отримати їх, потрібно:
Для приєднання будинку до загального газопостачання, потрібно отримати техумови на приєднання. З цією метою потрібно скласти заяву, в якому потрібно зазначити можлива кількість використовуваного газу. Обробка заяви займе до двох тижнів, і в результаті ви отримаєте необхідні техумови по установці.
Наступним етапом стає створення проекту з постачання приміщення газом. Він включає в себе схему монтажу котла, проведення газового проводу і точки з'єднання. У будівлях приватного типу, також потрібно план розміщення газових комунікацій на території. Цією роботою займаються фахівці з інженерною освітою з ліцензія на створення проектів такого типу. Зв'язатися з організаціями, що займаються проектуванням, можна без проблем через міське управління газопостачання.
Уже розроблений проект відправляють в управління Горгаза. На тривалість затвердження проекту впливає складність, і на це може піти близько трьох місяців. Також, крім самого проекту, потрібна наявність і інших даних:

Технічний паспорт котла;
Інструкція користувача;
Документ, що підтверджує відповідність всім вимогам;
Висновок експерта на відповідність газового котла з необхідними вимогами.

Перераховані документи вам повинні надати під час придбання котла.

Буває, що проект не приймають. Якщо це сталося, то вам нададуть відповідні документи, в яких будуть вказані причини відхилення і перелік необхідних виправлень у проекті. Виконавши всі вказівки, можна знову подавати заяву.

Процес монтажу двоконтурного газового котла

Вибравши приміщення для інсталяції двоконтурного котла, з'єднавши його з системами обігріву та постачання теплою водою, починаємо установку котла.

На фото: монтаж газового котла в заміському будинку.

Необхідний інструмент і матеріал для установки

Для правильного користування котлом потрібні наступні матеріали:

Кульові крани;
Спеціальні фільтри, з грубої системою очищення;
Магнітний, сітчастий і, звичайно ж, газовий фільтри;
згони;
манометр;
Регулятор температури;
Коаксіальний димар;
Запобіжник на 3 бар.

Встановити котел можна де завгодно, за умови, що це дозволено правилами. Монтажними роботами можна зайнятися самому, але підключати обладнання повинні тільки спеціально навчені люди, які мають необхідну ліцензію, на проводження таких робіт. Якщо ви вирішите зробити все без втручання фахівців то, швидше за все, заплатите штраф.

Технологія установки газового котла

Перш ніж підключати котел, готуємо місце, де він буде встановлений. Для початку підводимо необхідні труби і зробити отвори для димоходу, а також подбати про наявність вогнестійких матеріалів. Після закінчення підготовчих робіт, можна зайнятися безпосередньо установкою газового котла:

Необхідно промити труби, щоб очистити від різних грязьових елементів, які могли з'явитися там в процесі виробництва. Далі одягаємо на труби заглушки.
Газовий котел закріплюється за допомогою планок, що продаються разом з самим котлом. Встановлювати настінний котел потрібно на висоті не менше ніж 90 см. Спеціальні планки кріпляться за допомогою шурупів, але краще для цього скористатися анкерами. Планки обов'язково кріпляться на однаковому рівні, оскільки це безпосередньо впливає на правильну установку котла. Навіть через невеликого ухилу котел може дуже зламатися.
Під час монтажних робіт, обов'язково потрібно перевіряти правильність установки котла на необхідному рівні, і якщо потрібно, поправляти його.
На труби встановлюються крани і фільтри, таким чином можна перекривати доступ води при необхідності.
Крани потрібно встановити на вході і виході. Це значно спростить ремонтні роботи та обслуговування системи.
Після цього потрібно зайнятися монтуванням сгонов, які з'єднують котел і труби. Трубу, провідну газ до котла чіпати забороняється, оскільки роботи пов'язані з нею обов'язково повинен робити професіонал з газової служби, у якого є ліцензія на проведення робіт такого типу.
Наступним кроком стає безпосереднє приєднання котла до системи обігріву, при цьому якщо вона стара, то її потрібно прочистити для видалення зайвої бруду.
Далі, зганяння з'єднуємо з трубою, що відповідає за опалення. Якщо потрібно, то між ними можна поставити насос для циркуляції.
Процес з'єднання з опаленням закінчуємо приєднанням виходить труби з котла до системи обігріву. Перевіряємо, чи правильне рух води вказують фітинги.
Займаємося підключенням ГВС. Тут виконуємо практично все те саме, що і при приєднанні системи обігріву. Але тепер встановлюється магнітний фільтр.
Підводимо димар до газового котла. Тепер трубу від димоходу проводимо в заздалегідь приготовлений роз'єм, після чого через коліно приєднуємо до штуцера котла.

Особливості вибору труби димоходу

Коли ви купуєте котел з відкритою системою згоряння, то обов'язково повинні звернути увагу на трубу димоходу. Потрібно щоб вона відповідала таким пунктам:

Матеріал, з якого зроблена труба, володіє підвищеною стійкістю до кислотних умов;
Димохід повинен підніматися над коником даху;
В системі димоходу потрібна наявність встановленого люка для можливості чищення системи;
У будові димоходу допускається наявність максимум 3 колін;
Елементи димоходу повинні бути не більше 0,25 метра.

На фото: димар газового котла

Таким же способом ставиться і котел. Але для установки такого виду котла потрібно спеціально обладнати котельню з поверхнями, обробленими вогнетривкими матеріалами. А монтажні роботи проводяться не з закріпленням котла на стіні, а вмонтуванням в підлогу.

Закінчивши виконання робіт, потрібно тільки чекати з'єднання котла з газоносної трубою і початок роботи. Цим повинен займатися професіонал з газової служби. Потрібно також зауважити, що виконання монтажних робіт, дуже складний процес, до того ж може бути досить небезпечним. Тому якщо ви, ніколи не займалися такою роботою, то краще надайте це фахівцям. За виконання подібних робіт доведеться непогано заплатити, але зате ви будете впевнені в якості установки і зможете не хвилюватися про безпеку житла.
