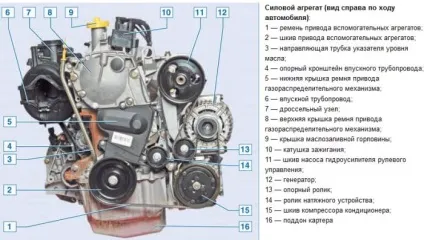

Пристрій двигуна Лада Ларгус 1.6 8 клапанів

Бензиновий двигун Renault K7M на Ларгус видавав 84 к.с. Конструктивно, це чотиритактний, чотирициліндровий, рядний, восьмиклапанний, з верхнім розташуванням розподільного вала. Порядок роботи циліндрів: 1-3-4-2, відлік - від маховика. Система харчування мотора - розподілене уприскування палива MPI. Двигун з коробкою передач і зчепленням утворюють силовий агрегат - єдиний блок, закріплений в моторному відсіку на трьох еластичних гумово опорах. Права опора кріпиться до кронштейну на верхній кришці ременя приводу газорозподільного механізму, а ліва і задня - до картера коробки передач. Блок циліндрів двигуна відлитий з чавуну, циліндри розточені безпосередньо в блоці. Номінальний діаметр циліндра - 79,5 мм. Збирали мотор на румунському заводі Dacia.

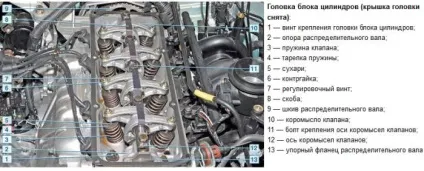

Головка блоку циліндрів двигуна Лада Ларгус 1.6 8 клапанів

Головка блоку циліндрів Лада Ларгус 1.6 відлита з алюмінієвого сплаву, загальна для всіх чотирьох циліндрів. Вона центрируется на блоці двома втулками і кріпиться десятьма гвинтами. Між блоком і головкою встановлюється безусадкова металева прокладка. У верхній частині головки блоку циліндрів розташовані п'ять опор (підшипників) розподільного вала. Опори виконані нероз'ємними, а розподільний вал вставляється в них з боку приводу ГРМ. Розподільчий вал приводиться в обертання зубчастим ременем від колінчастого вала.

Привід ГРМ двигуна Лада Ларгус 1.6 8 клапанів

Привід ГРМ на Lada Largus 1.6 8 клапанів здійснюється за наступною схемою (зображення трохи вище) - крутний момент від шківа коленвала передається на шків распредвала обертаючи шків насоса охолоджуючої рідини. Ремінь натягується спеціальним роликом, який змінюється разом з ременем ГРМ. У разі обриву ременя гне клапана. Заміну ременя необхідно проводити раз в 60 тисяч кілометрів.

Технічні характеристики двигуна Лада Ларгус 1.6 8 клапанів

• Робочий об'єм - 1598 см3
• Кількість циліндрів - 4
• Кількість клапанів - 8
• Діаметр циліндра - 79,5 мм
• Хід поршня - 80.5 мм
• Привід ГРМ - ремінь
• Потужність к.с. (кВт) - 84 (62) при 5500 об. в хв.
• Крутний момент - 124 Нм при 3000 об. в хв.
• Тип палива - бензин АІ-92

про українців двигуні ВАЗ-11189, який сьогодні змінив під капотом Ларгус колишній 8-клапанник докладно розповідати не будемо. Оскільки мотор досить поширений і зустрічається на багатьох моделях Лада. Конструктивно агрегат бере свій початок з перших передньопривідних ВАЗ-2108. 4-циліндровий атмосферник, з чавунним блоком циліндрів і ременем в приводі ГРМ. Потужність агрегату 87 к.с. (64 кВт) при 5100 оборотах. Крутний момент становить 140 Нм при 3800 об.мин. Двигун розрахований на бензин марки АІ-92.

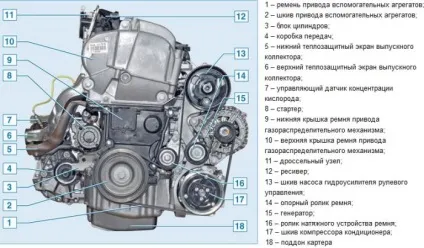

Пристрій двигуна Лада Ларгус 1.6 16 клапанів

Двигун Ларгус Renault К4М потужністю 105 коней, який після "перепрошивки мізків" став відповідати Євро-5 і видавати 102 к.с. Спочатку мотор привозили з Іспанії (з заводу Рено), але зараз його з високою часткою локалізації виробляють в Дніпродзержинськ. Це 4 циліндровий 16 клапанний агрегат з розподіленим уприскуванням палива і ременем в приводі ГРМ. В основі чавунний блок. Циліндри розточені безпосередньо в блоці. Порядок роботи циліндрів: 1-3-4-2, відлік - від маховика.

Головка блоку циліндрів двигуна Лада Ларгус К4М

Головка блоку движка Lada Largus 1.6 літра (16 клапанів) алюмінієва з двома розподільними і гідрокомпенсаторами. Тобто тепловий зазор клапанів регулювати в ручну не потрібно. І все завдяки гідроопори важелів клапанів, які встановлені в гніздах головки блоку циліндрів. Усередині корпусу гідроопори встановлений гідрокомпенсатор зі зворотним кульковим клапаном. Масло всередину гідроопори надходить з магістралі в голівці блоку циліндрів через отвір в корпусі гідроопори. Гідроопори автоматично забезпечує беззазорний контакт кулачка розподільного вала з роликом важеля клапана, компенсуючи знос кулачка, важеля, торця стержня клапана, фасок сідла і тарілки клапана.

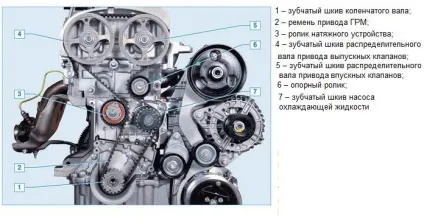

Привід ГРМ двигуна Лада Ларгус 1.6 16 клапанів

Привід розподільних валів Lada Largus 1.6 здійснюється зубчастим ременем від шківа колінчастого вала. На валу поруч з першою (відлік від зубчастого шківа розподільного валу) опорною шийкою виконаний завзятий фланець, який при складанні входить в проточки головки блоку і кришки, перешкоджаючи тим самим осьовому переміщенню вала. Шків розподільного вала не фіксується на валу за допомогою шпонки або штифта, а - тільки за рахунок сил тертя, що виникають на торцевих поверхнях шківа і вала при затягуванні гайки кріплення шківа. Розрив ременя або перескакування на кілька зубів зазвичай призводить до плачевних наслідків, адже цей движок однозначно гніт клапана. Заміна ременя ГРМ здійснюється через кожні 60 тис. Км пробігу або через 4 роки, що настане раніше, незалежно від його стану.

Технічні характеристики двигуна Лада Ларгус 1.6 16 кл.

• Робочий об'єм - 1598 см3
• Кількість циліндрів - 4
• Кількість клапанів - 16
• Діаметр циліндра - 79,5 мм
• Хід поршня - 80.5 мм
• Привід ГРМ - ремінь
• Потужність к.с. (кВт) - 102 (75) при 5750 об. в хв.
• Крутний момент - 145 Нм при 3750 об. в хв.
• Максимальна швидкість - 165 км / ч
• Розгін до першої сотні - 13.5 секунд
• Тип палива - бензин АІ-95
• Витрата палива по місту - 10.1 літра
• Витрата палива в змішаному циклі - 7.9 літра
• Витрата палива по трасі - 6.7 літра

Універсал Ларгус виявився неймовірно затребуваною і надійної моделлю. Секрет успіху виявився у фантастичній практичності місткою машини.
