Алгоритм діагностики відсутності живлення комп’ютера

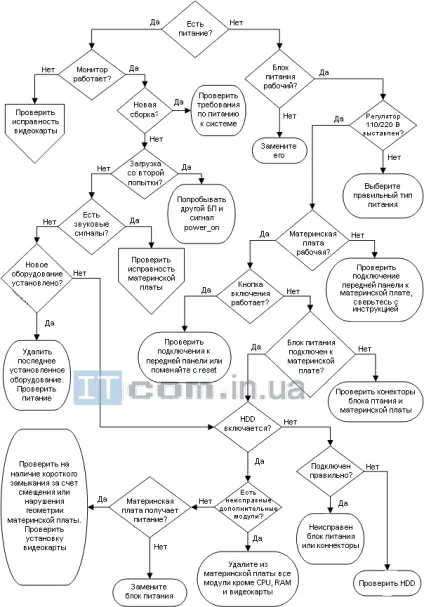

Пошук і усунення несправностей комп'ютера часто починається з наявності харчування, навіть в тому випадку якщо харчування присутній в мережі. Насправді, набагато простіше для діагностики збоїв, коли комп'ютер не включається взагалі, на відміну від мінливих відмов. Нижче представлена апаратно діагностична схема.

Увага! Перед діагностикою та початком роботи всередині корпусу комп'ютера Ви повинні від'єднати кабель живлення від блоку живлення. Якщо Ви не впевнені в своїх діях краще звернутися до фахівців!

Алгоритм діагностики відсутності живлення комп'ютера

Пошук та усунення несправностей живлення комп'ютера

Першим кроком в процесі усунення неполадок - це визначення, чи подається напруга в блок живлення. Зазвичай можна почути звук обертання вентилятора системи охолодження блоку живлення при включенні. Також це, наприклад, жорсткий диск, коли запускається його електродвигун розкручує шпиндель дисків, а також деякий шум кулера процесора. Ваш комп'ютер повинен також дати один короткий сигнал. якщо внутрішній запуск діагностики пройшов успішно, а також є світлодіодний індикатор, який покаже вам наявність живлення на материнській платі, хоча деякі збирачі домашніх комп'ютерів нехтують їх підключенням. Якщо погано чутно, ви можете перевірити, чи створює потік повітря вентилятор блоку живлення. Монітори отримую харчування самостійно, винятком є хіба що ноутбуки.

Перемикач на блоці живлення 110 або 220 В

Перевірте, що перемикач вибору робочої напруги (110В / 220В), якщо такий перемикач у відкритому вигляді присутня. Це не буде проблемою для непрацюючого комп'ютера, якщо він стоїть в тому положенні, в якому комп'ютер з ним працював, але якщо ви вирішили замінити блок живлення, то цілком можливо, що перемикач робочої напруги неправильно встановлений. Виглядає як маленький червоний ползунковий перемикач, втоплений в задній частині блоку живлення під шнур живлення. Випадково перемкне його вкрай проблематично, навіть при грубому поводженні. Вимикайте шнур живлення до зміни напруги. Хоч не рекомендується експериментувати, але якщо ви підключите блок живлення з перемикачем на 220 В в країні з 110 В, наприклад, як США, все може бути добре. Але якщо блок живлення призначений для 110 В напруги в мережі, а в розетці 220 В, ви, в кращому випадку позбудетеся запобіжника, а в гіршому зашкодить пов'язаних з блоком живлення компонентів, наприклад, материнська плата, жорсткий диск, оптичний привід і т.д .

Вимикач живлення може бути запрограмований і дія може бути визначено в CMOS Setup. Стандартна настройка для перемикачів живлення комп'ютера: якщо утримувати перемикач протягом трьох-п'яти секунд - система вимкнеться, а якщо натиснути кнопку на більш короткий термін може перемкнути систему в режим очікування або розбудити від сну, це є важливі опції для економії електроенергії. Якщо Windows не може відключити харчування при виборі "Вимкнення", це зазвичай пов'язане з пошкодженого файлу або неправильні настройки в операційній системі, і в першу чергу постарайтеся запустити «Відновлення системи» на дату, що передує, коли появи проблеми.

Зовсім не рідкість зіткнутися з проблемою неправильного підключення контактів включення живлення до материнської плати, навіть коли якщо ви вже все підключили всередині корпусу, а дроти всередині під'єднали не надто сильно. Навіть якщо ви зібрали кілька комп'ютерів, це цілком звичне явище, з'єднали неправильно при заміні або установці нової материнської плати через помилкової ідентифікації контактів в роз'ємі. З тильного боку, є неполяризована перемикач, тому вам необхідно лише правильно вибрати два контакти, і не звертати на їх орієнтацію. Зустрічалися випадки, коли інструкція, яка поставляється з новою материнської плати, не узгоджена з позначеннями на самій материнській платі, наприклад, які функції різних контактних роз'ємів всередині корпусу. Я завжди з материнською платою маркування в тих випадках.

Перевірка кнопки включення

Перевірити, що вимикач харчування дійсно працює можна допомогою тестера на безперервність лінії, або просто перевірити на коротке замикання, коли перемикач знаходиться в натиснутому положенні. Можна скористатися викруткою, просто замкнувши 2 контакту вимикача на роз'ємі материнської плати за допомогою викрутки, щоб переконатися, що система стартує. Якщо у вас дійсно несправна кнопка включення, і замінити е неможливо. Поміняйте місцями з «Reset» так як кнопка Power так як вона більш затребувана.

Наступним кроком в усуненні неполадок блоку живлення для зменшення варіантів в процесі усунення несправності ми залишаємо живлення материнської плати, але відключаємо харчування від всіх дисків (жорстких дисків і DVD-дисків), щоб переконатися, що вони не є причиною поломки комп'ютера. Були випадки, коли через несправний жорсткого диска, комп'ютера не реагував взагалі на «зовнішні подразники». Якщо у вас є досвід роботи з вольтметром, ви можете спробувати перевірити напругу прямо на верхній частині роз'єму, чи знаходяться вони в межах допустимих значень.

Блок живлення ATX версії 2.2 - 24 дроти на роз'ємі материнської плати

Стандартна колірна схема для 24-контактного ATX блоку живлення, але це не означає, що всі виробники дотримуються цього стандарту. Існують комп'ютерні бренди з власними джерелами живлення і своїми власними колірними асоціаціями, так що не викидайте блок живлення, якщо на його висновку ви раптом виявите 3,3 В, замість очікуваних 5,0 В, особливо якщо ви впевнені, що це не власна розробка.

Якщо комп'ютер відмовляється вимикатися, перевірте, чи є перемикач на задній панелі харчування, в іншому ви можете вимкнути мережевий фільтр. Якщо комп'ютер включається не з першої спроби, ймовірно, через несправність між материнської плати і блоку живлення, за сигналом «power_good». Материнська плата буде йти захист, якщо харчування не стабільно.

Визначення несправності по звукових сигналів

Якщо немає ніяких звукових сигналів, переконайтеся, що материнська плата має вбудований п'єзоелектричний динамік і не потрібно підключення зовнішнього спікера.

Не всі проблеми харчування з'являються під час процесу завантаження. Якщо ваш блок живлення постійно шумить, це може бути достатньою підставою для того, щоб замінити його. Гучний вентилятор блоку живлення зазвичай можна очистити або досить легко замінити. І переконайтеся, що шум вентилятора не пов'язаний з якимось предметом, який застряг в решітці радіатора і вдаряється об лопаті. Якщо ваші діти чують свист, а ви ні, значить, він за межами слухового діапазон дорослої людини, і джерело свисту не обов'язково в блоці живлення.
