Радіомікрофони із застосуванням ІС -> Мініатюрний WAV-диктофон c накопичувачем на картах пам'яті microSD

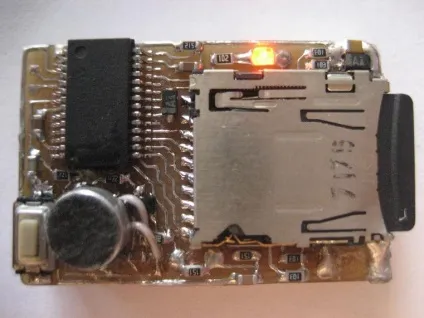

Цифровий мініатюрний диктофон з накопичувачем на карті microSD

Звукові тести на різних дистанціях:

З метою мінімізації габаритів пристрою, передбачається використання зовнішнього зарядного пристрою зі схемою контролю заряду. На фото - приклад підключення такого ЗУ.

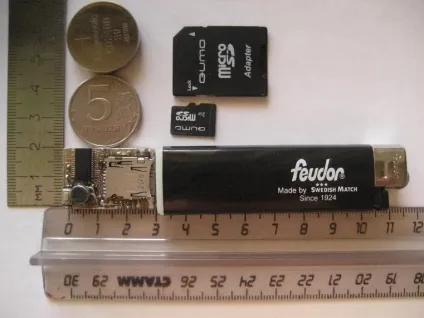

- Розміри: 30 x 20 x 7 мм
- Харчування: автономне, Li-Pol акумулятор ємністю 130 мА / год, максимальна напруга при повному заряді 3,7 ... 3,8 В, автовідключення по досягненню розряду до 3 В.
- Струм споживання (тест при напрузі живлення 3 В і microSD QUMO 2 Гб):
карта відсутня в тримачі, харчування відключено: 0 ма
карта вставлена, режим очікування: 1 ма
запис файлу:
при 48 кГц: 25. 27 ма
при дискретизації 32 кГц: 20. 22 ма
при дискретизації 16 кГц: 16. 18 ма
при дискретизації 8 кГц: 14. 16 ма
Примітка: виміри струму споживання при використанні Li-Pol акумулятора не проводилися, враховуючи, що середня напруга живлення складає 3,4 В, можливе деяке перевищення зазначених значень (на кілька ма)
- Неодноразові тестові прогони циклів запису від повністю зарядженого акумулятора до його вимкнення, дали такі стійкі часи безперервного запису:
при 48 кГц: 4 ч 5 хв
при дискретизації 32 кГц: 5 год 15 хв
при дискретизації 16 кГц: 6 год 10 хв
при дискретизації 8 кГц: 6 год 30 хв
- Ємності карти microSD: 512 Мб ... 4 Гб, формат FAT16
- Максимально можливу кількість записаних на карту файлів: 512
- Максимальний розмір файлу: приблизно дорівнює ємності карти
- Приблизний час запису на весь доступний простір пам'яті карти:

lay-файл плати пристрою можна завантажити тут:

Додаткові примітки та зауваження

2. При покупці карт ємкістю 4 Гб слід пильно звернути увагу на те, щоб купується карта була строго microSD, а не microSDHC. Формат microSDHC хоч і є похідним від microSD, має суттєві відмінності від нього. З картами microSDHC диктофон працювати не буде.

3. При глибокому розряді батарей пристрій може продовжувати процес запису файлу (з картою QUMO, продовжувало писати при 2,2 ... 2,3 В), але великий ризик спотворення інформації при записі секторів на карту, в слідстві чого в моменти автосохранения файлу в відповідний сектор кореневого каталогу файлової системи, може записуватися перекручена, некоректна інформація з даними ( "шапками") як записуваного файлу, так і сусідніх з цього сектору кореневого каталогу інших файлів. Простіше кажучи, можлива псування записується і інших файлів. Щоб уникнути цього, необхідна зупинка процесу запису файлу по досягненню порога розряду 2,5-2,7 В, за допомогою автозаповнення записи або вимкнення живлення пристрою. Також необхідно ігнорувати спробу записати файл, якщо напруга живлення дорівнює порогу. У даній моделі диктофона ця проблема повністю вирішена застосуванням Li-Pol акумулятора з автовідключенням при розряді до 3 В.

4.Особенности програмного алгоритму пристрої допускають визначення карти як переповненій, при реально залишився вільному місці не більше 1,8 Мб / 3,9 Мб / 7,7 Мб / 15,4 Мб для карт відповідно обсягами 512 Мб / 1 Гб / 2 Гб / 4 Гб. Це не перевищує 0,4% від ємності карт, тому навряд чи може вважатися істотним.
