Ситуація з роботою Load Line Calibration прояснилася. У випадку з напругою живлення процесора перші два режими призводять до зниження його напруги, третій (High, 50%) - показує більш-менш стабільні результати з невеликим завищенням під навантаженням, у четвертого і п'ятого це збільшення виражено сильніше. Помітно «прибріхування» програмного моніторингу, оскільки якщо йому вірити, то в режимі High напруга живлення процесора, навпаки, злегка падає, і судячи з «софту» можна було б віддати перевагу Ultra High.

У випадку з напругою на контролері пам'яті, все три режими роботи Load Line Calibration призводять до зростання його напруги під навантаженням. На тлі і так завищених цифр краще використовувати режим Regular (0%).

Не можна не відзначити те, що материнська плата схильна завищувати напруги живлення на північному мосту, на HT і оперативної пам'яті, що слід враховувати при установці значень в UEFI. А ось напруга живлення південного моста, навпаки, виявляється нижче виставленого.

Звичайно, процесори серії Black Edition в такому розгоні практично не потребують, але ж не всі моделі відносяться до даної серії, тому розгін шини може представляти інтерес. Та й свобода вибору не завадить.

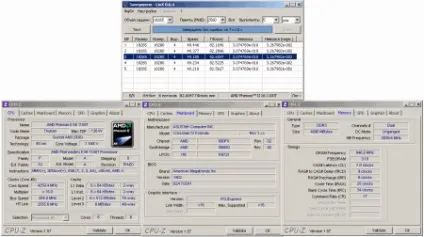

Максимальна досягнута частота з даною материнською платою при збереженні стабільності - 321 МГц:

Власне, Sabertooth 990FX «з наскоку» запустилася на частоті 300 МГц, без особливих проблем здолала планки в 310 МГц і 320 МГц, а ось далі «запнулася». Причому поведінка таке, ніби вона вперлася в якусь стінку, на частотах вище 321 МГц стабільність втрачається практично відразу. При частоті 322 можна завантажити Windows, при 323 на стадії завантаження Windows система висне, а при 324 не проходить POST-завантаження. Можливо, причина нижчого порівняно з іншими материнськими платами розгону криється в вогкості прошивки, а може і через відсутність перемикання розрядності HT шини в значення 8 біт.

В цілому, відставання від Crosshair IV Formula і від 990FXA-UD7 не критично, результат розгону по шині можна визнати достатнім для більшості ситуацій.

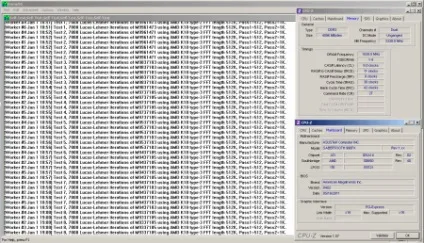

Хворе місце для процесорів AM3, хоча Gigabyte 990FXA-UD7 трохи раніше показала досить високий результат в 2080 МГц. Перевершити цей результат на Sabertooth 990FX не вдалося, а ось повторити вийшло:

Ймовірно, 2080 МГц - межа можливостей стендового процесора в парі з 990FX. Хоча, може ще й підвернеться можливість перевірити це з іншими материнськими платами.

Виходячи з виміру напруг, для розгону процесора було вирішено використовувати режим CPU Load Line Calibration = High, CPU / NB Load Line Calibration = regular.

В першу чергу, зрозуміло, була зроблена спроба піти «по второваною стежкою», спираючись на результат Crosshair IV Formula:

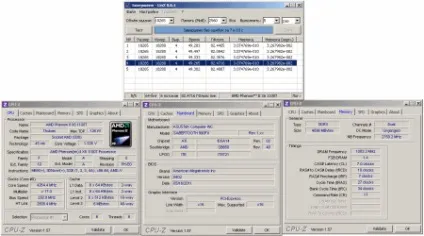

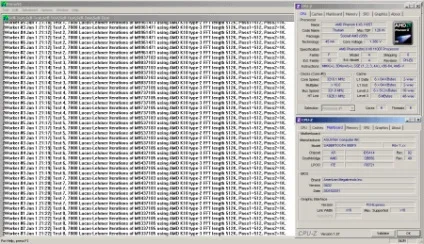

Тобто, спробувати досягти значень шини 280+ при множнику CPU NB = 10 при коефіцієнті множення процесора x15. Однак стабільності в цьому режимі досягти не вдалося, виникли так звані «гойдалки», коли розгін контролера пам'яті приводив до зниження частотного потенціалу процесора, а розгін процесора приводив до зниження частотного потенціалу контролера пам'яті. Довелося відкотитися по шині на більш низькі значення, що в свою чергу дозволило підняти множники для частот роботи пам'яті і її контролера. Підсумковий режим роботи:

У порівнянні з Crosshair IV Formula результати розгону практично однакові, Sabertooth 990FX в межах похибок краще розігнала процесор, відмінно проявила себе в можливостях роботи з пам'яттю, але поступилася в плані частоти роботи контролера пам'яті.

Виставлені в UEFI напруги живлення:

CPU = 1.55;
CPU / NB = 1.225;
DRAM = 1.625;
NB = 1.125;
NB HT = 1.2;
NB 1.8v = 1.82;
SB = 1.1;
VDD PCIE = 1.1;
VDDR = 1.47.

Зазначу, що довелося сильно завищити напруга VDDR в порівнянні зі штатними 1.2 В. Хоча, позначати значення кольором (як небезпечні) материнська плата починає тільки при перевищенні позначки 1.5 В.

Ще з цікавого можна сказати, що при установці меню «CPU Power Duty Control» в режим «C.Probe Current» результати розгону / продуктивності не змінювалися при зміні параметрів «CPU Current Capability» і «CPU / NB Current Capability», а ось в випадку використання «T.Probe Thermal» реакція системи вже була, і проявилася вона в результатах продуктивності (завмер проводився в LinX 64 bit):

При максимальному значенні лімітів продуктивність в даному випадку все ще знаходиться на верхній позначці, проте на відміну від режиму «C.Probe Current» при зниженні меж споживання процесора і контролера пам'яті починає проявлятися падіння результатів, причому у випадку з установками контролера пам'яті падіння більш сильне.

Зазначу, що при CPU / NB Current Capability

Asus Crosshair IV Formula

Asus Sabertooth 990FX

Можна сказати те ж саме, що і в порівнянні продуктивності в режимі однакових частот, Sabertooth 990FX в середньому трохи повільніше, але різниця в результатах мінімальна.

Дана програма є єдиною, яка представляє інтерес серед що поставляються разом з материнською платою, причому вона об'єднує в собі комплекс інших утиліт. Її головне меню простеньке і невелике:

Програма розбита на шість вкладок, перша - «Thermal Radar»:

У різних місцях материнської плати розміщено десять термодатчиков, з них зчитуються значення температур. Розташування датчиків вказано на малюнку в програмі. В основному, при розгоні цікаві показники датчиків «CPU Temperature», «VCORE-1» і «VCORE-2». Перший з них при навантаженні показує значення близько 60-65 градусів, і говорити про його точності я не беруся. Датчики, розташовані у елементів VRM, показують, на мій погляд, правдиві значення, які в середньому на 5-10 градусів вище, ніж температура радіаторів. Крім функцій моніторингу дана програма дозволяє регулювати роботу підключених до материнської плати вентиляторів:

Швидкість їх обертання незалежно від роз'єму, до якого вони підключені, задається тільки від температури процесора. По крайней мере, у мене по-іншому не вийшло.

Після «Thermal Radar» слід меню «Tool», в якому можна перейти до однієї з декількох утиліт:

Для початку - «TurboV EVO»:

Програма дозволяє змінювати значення частоти системної шини, надаючи можливість «крутити» з-під Windows всіма доступними в UEFI напруженнями харчування, а також виставити коефіцієнт множення для кожного процесорного ядра окремо. При пошуку «стелі» розгону досить зручна утиліта.

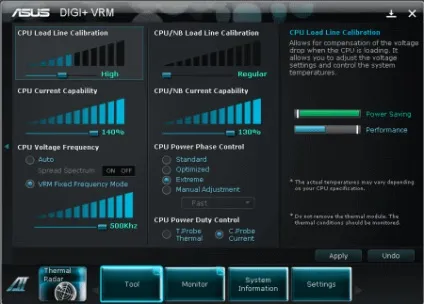

Наступною за списком йде «DIGI + VRM»:

Тут можна виявити всі ті настройки конвертера харчування, що присутні в UEFI і були розглянуті раніше.

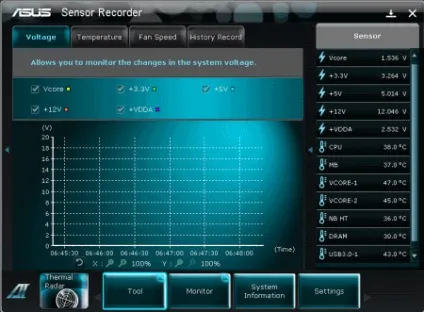

Наступний розділ - «Sensor Recorder»:

Утиліта зчитує дані температур / напруг / швидкостей обертів вентиляторів, і дозволяє відстежувати на графіку зміни значень в часі.

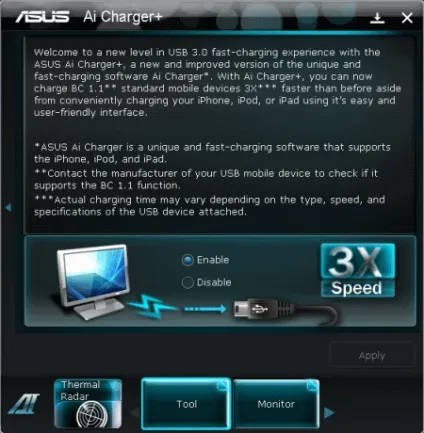

Далі йде «Ai Charger +»:

Судячи з опису, утиліта дозволяє видавати на USB порти втричі вищий струм для підтримки зарядки мобільних пристроїв. На жаль, перевірити роботу програми мені нема на чому.

Вкладка «Monitor» не представляє інтересу, дублюючи частина функцій «TurboV EVO».

У «System Information» можна отримати інформацію про материнську плату, встановлений процесор і про SPD оперативної пам'яті:

Вкладка «Settings» не представляє інтересу, в ній знаходяться налаштування самої AI Suite II, де можна відключити показ тієї чи іншої утиліти в складі комплексу.

Звичайно, Asus Sabertooth 990FX показала себе аж ніяк не ідеально, але в цілому материнська плата залишила приємні враження, особливо це стосується можливостей по розгону процесора / оперативної пам'яті, а також якості та корисності програмного забезпечення, що поставляється разом з нею.

З іншого боку, мені важко уявити собі аудиторію, на яку розраховано дане рішення, бо складно знайти людину, яка купує материнську плату на платформі AMD за 6500-7000 рублів, за вирахуванням бенчерів / ентузіастів і фанатів. Думаю, їм материнська плата припаде до душі.

плюси:

Якісна упаковка, що забезпечує збереження плати при транспортуванні;
Непогані здібності до розгону як процесора, так і пам'яті;
Солідний запас в плані температурного режиму материнської плати при розгоні CPU;
Наявність двох повноцінних портів PCI-E X16;
Гнучкі настройки Load Line Calibration для напруги живлення процесора;
Корисне в процесі розгону програмне забезпечення, що володіє всім необхідним функціоналом.

мінуси:

Висока вартість (

6500-7000 рублів за даними price.ru);

Не найкращий результат розгону по шині;

Відсутність індикатора POST-кодів і кнопок включення / перезавантаження системи.

Висловлюємо подяку:

Компанії Нова Система і особисто Гик Миколі Львовичу за надану на тестування материнську плату ASUS Sabertooth 990FX.
Dushman 'у за позичену для тесту Asus Crosshair IV Formula.

Конєв Іван aka Ivan_FCB
