Друковані плати в домашніх умовах
Часто на форумі та й взагалі в мережі став спливати питання по виготовленню друкованих плат в домашніх умовах. Новачкові складно орієнтуватися ще в світі, де потрібно багато всього що б зробити просту плату, тому спробую коротко і зрозуміло розповісти як зробити плату не затратно і простенько. Отже, приступимо до покрокової інструкції.
Інструкція по виготовленню друкованих плат

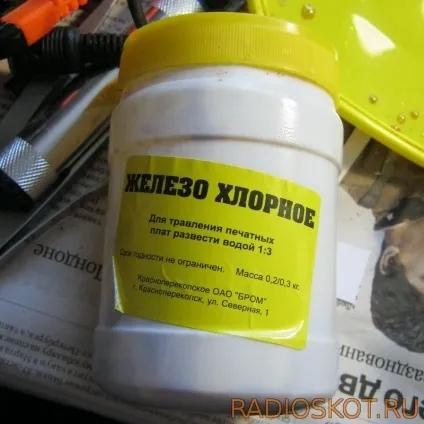

Хлорне залізо у продажу

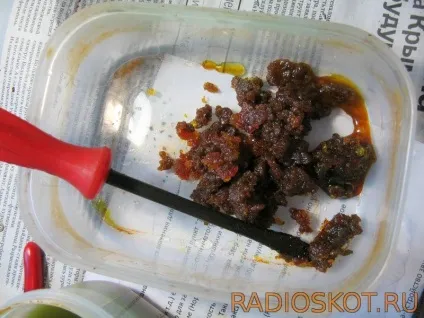

Хлорне залізо в кристалах
Ванночка для травлення
Ванночка для травлення плат

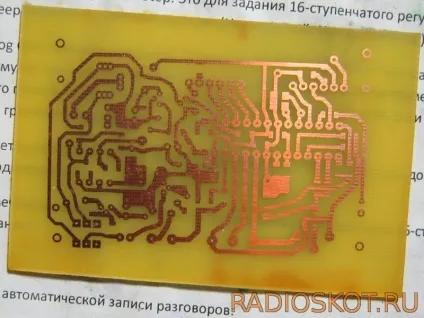

Готова саморобна плата
- 1. Знадобиться для майбутньої плати текстоліт, або склотекстоліт.
- 2. Вирізаємо акуратно, попередньо разметив потрібні розміри зі шматка, з невеликими припусками, я роблю приблизно більше заготовку на 1 см, так краще притискати особливо малі плати потім, плюс ще частина піде на розпилювання, шліфування та інше.
- 3. Після того як потрібний шматок відрізаний, беремо наждачку побільше і проходимся їй по краях, щоб не було зазубін, які заважали б притисненням.

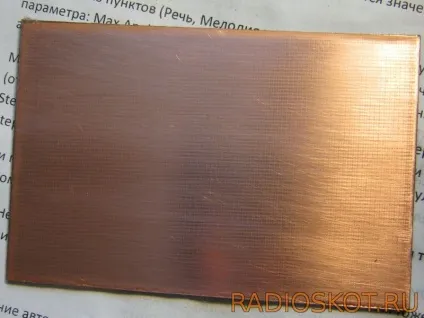

- 4. Шліфуємо дрібної наждачкою саму поверхню фольги акуратно щоб блищала.
- 5. проходить і змиваємо мідну пил після шліфування розчинником 646.

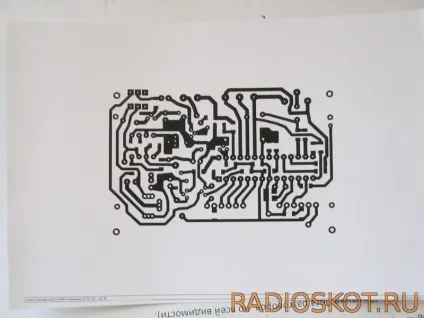

- 6. Чекаємо поки висохне від попереднього процесу, роздруковуємо на лазерному принтері на глянцевому папері то що є з програми попередньо намалювавши доріжки і макети які потрібні.
- 7. Перевіряємо то що надрукували, друкувати треба з великою роздільною здатністю принтера, яке тільки можливо, і з виключеною економії тонера.
- 8. Докладаємо заготовку, я приклеюю краю паперовим малярським скотчем, і прасуємо з хорошим зусиллям хвилини 2-3 розігрітим праскою з температурою 180-220 градусів залежно від того, яку температуру плавлення має тонер.
- 9. Чекаємо поки охолоне, не чіпаємо взагалі нічого - охолонути має само собою повільно. Не треба класти плату в морозилку, під вентилятор, за вікно, в воду, тонер повинен висохнути як йому і належить і тільки так надійно схопитися. Тут потрібен час, як правило це 10-15 хвилин і треба запастися терпінням.

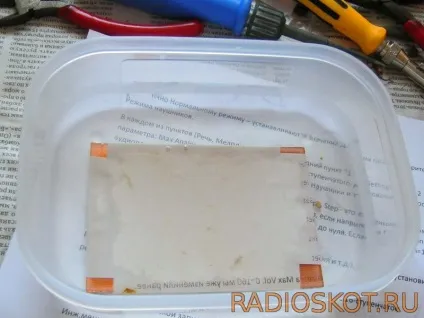

- 10. Беремо ванночку відповідних розмірів, наливаємо звичайну прохолодну воду приблизно половину, кладемо все це справа з папером після охолодження, чекаємо пару хвилин і починаємо знімати і відтирати папір, діяти треба акуратно, все роблю руками без підручних засобів.

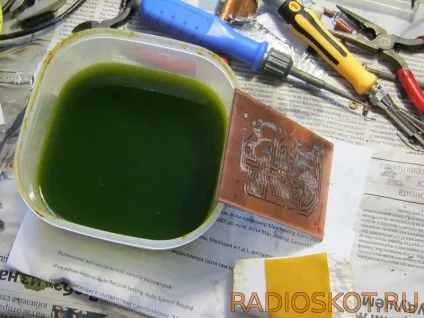

- 11. Беремо таку ж ванночку з пластика, не металу точно, хлорне залізо (1-2 ложки на 200-300 грам води) розбавляємо підігрітою водою 40-50 градусів чекаємо поки суміш размешается як слід і перестане активно пузириться.
- 12. Плату канцелярським двостороннім скотчем приклеюємо до шматочка пінопласту від пакувального матеріалу, відправляємо в плавання трохи похитавши і добре давши промокнути щоб трохи прітонула, і чекаємо, тут треба деякий час.
- 13. Поки розчин свіжий, труїться друкована плата як правило 15-30 хвилин, після чого плату витягуємо, коли доріжки будуть форми як в програмі звідки друкували - і промиваємо під краном від залишків хлорного заліза.
- 14. Беремо ватку і ацетон - знімаємо тонер який покривав доріжки, добре прочищаємо їм щоб не залишилося і сліду.
- 15. Шліфуємо хустці дрібної наждачкою від оксидів і моєму ще раз розчинником.
- 16. Все, можна покрити розчином ЛТИ-120 і приступити до лужению.
- 17. Після того як плата залужена, даємо їй охолонути і виробляємо сверловку.
- 18. Проводимо шліфування зворотного боку, обрізку країв і надаємо естетично красивий і потрібний вид і форму плати.
