Друкована рулонна офсетна машина «фактор-90» - друкований модуль

Друкований модуль єдиної уніфікованої конструкції будується по чотирициліндрової схемою (друк "гума до гуми") і виробляє друк одночасно з двох сторін паперового полотна.

Всі друковані модулі взаємозамінні і можуть встановлюватися на будь-яку друкарську секцію в будь-якій послідовності, що дозволяє добудовувати протягом 1-3 днів друковані секції до бажаної барвистості в процесі експлуатації.

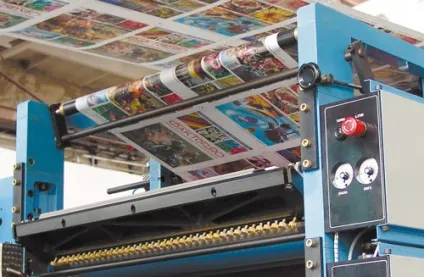

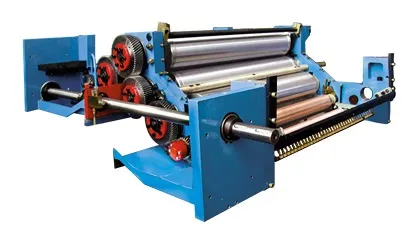

Друкований модуль складається з циліндрів друкованої групи, двох барвистих і двох швидкознімними зволожуючих апаратів.

Формні і офсетні циліндри

Формні і офсетні циліндри одинарної ширини і довжини розгортки кола піддані високоточної обробки, балансуванню і встановлені на регульованих роликових опорах, зазор в яких зведений до нуля за рахунок спеціальної технології складання по тарованого моменту обертання.

На формних циліндрах реалізований механізм «самонатяга» друкованих форм, що дозволяє проводити заміну форми однією людиною протягом 1-2 хвилин без використання спеціальних пристосувань. Для точного позиціонування форм застосована система штифтової приведення з попередньою підготовкою форм на спеціальних пристроях: пробивання отворів і загинання кромок.

Для суміщення фарб в процесі друку передбачені окружна, осьова і діагональна приведення, здійснювані за допомогою переміщення формних циліндрів від органів управління на ходу машини.

Офсетні циліндри забезпечені високоміцними контактними кільцями і механізмом включення і виключення натиску. Установка офсетного полотна здійснюється за допомогою затискної планки, натягує полотно одночасно з двох сторін.

барвистий апарат

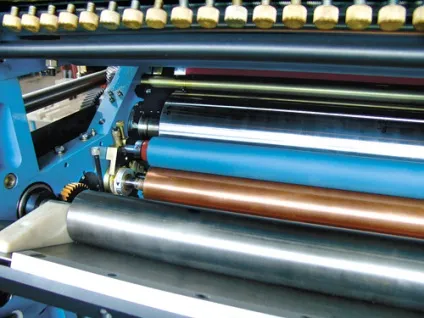

Барвистий апарат дукторного типу з безперервним живленням складається з відкидається барвистого ящика, дукторного циліндра, оснащеного незалежною регульованим електроприводом, відключати передавального циліндра, обміднення растірочного і раскатні циліндрів з механічним приводом від ведучого вала, двох еластичних валиків раскатной групи і двох накатних валиків з механізмом приставки, який спрацьовує від пневмосистеми при включенні натиску. При необхідності накатні валики можуть блокуватися спеціальним упором.

Додатковий гуркіт фарби забезпечує з'єднувальний валик зволожуючого апарату, який є «вершником» растірочного циліндра барвистого апарату.

Зонне регулювання товщини барвистого шару здійснюється гвинтовими механізмами з кроком 25 мм.

Конструкція забезпечує рівномірну і оптимальну подачу фарби на всіх режимах роботи друкарського модуля.

система зволоження

Система зволоження складається зі зволожуючого апарату і системи подачі зволожуючого розчину.

Швидкознімний зволожуючий апарат інтегрованого типу забезпечує рівномірну подачу зволожуючого розчину безпосередньо на валики барвистого апарату. Такий спосіб зволоження дозволяє швидко досягати балансу «фарба-вода», він менш критичний до кваліфікації друкаря і зміни швидкості друку. Крім того, відсутність накатного валика зволоження зменшує ймовірність виникнення проблеми полошения через взаємодію накатного валика і формового циліндра.

До складу зволожуючого апарату входять: дукторний циліндр з незалежним регульованим електроприводом, валик із спіральною щіткою з приводом від ведучого вала машини і з'єднувального валика. Щітка забирає зволожуючий розчин з дукторного циліндра і безконтактно розбризкує його у вигляді аерозолю на з'єднувальний валик, причому зволожуючий розчин не має зворотного зв'язку з друкованими формами і тому не забруднюється.

Загальна кількість зволожуючого розчину регулюється зміною числа обертів редуктора, крім цього, передбачена зональна регулювання. Система подачі зволожуючого розчину модульної друкованої секції розроблена за принципом автономного замкнутого циклу з автоматичним підтриманням його рівня.

Подача зволожуючого розчину в систему зволоження здійснюється помпою.
